ТОПБЛОК ВІДГАЛУЖЕННЯ
- Виробник: Schneider Electric
- Модель: KSB100SF4
- В наявності

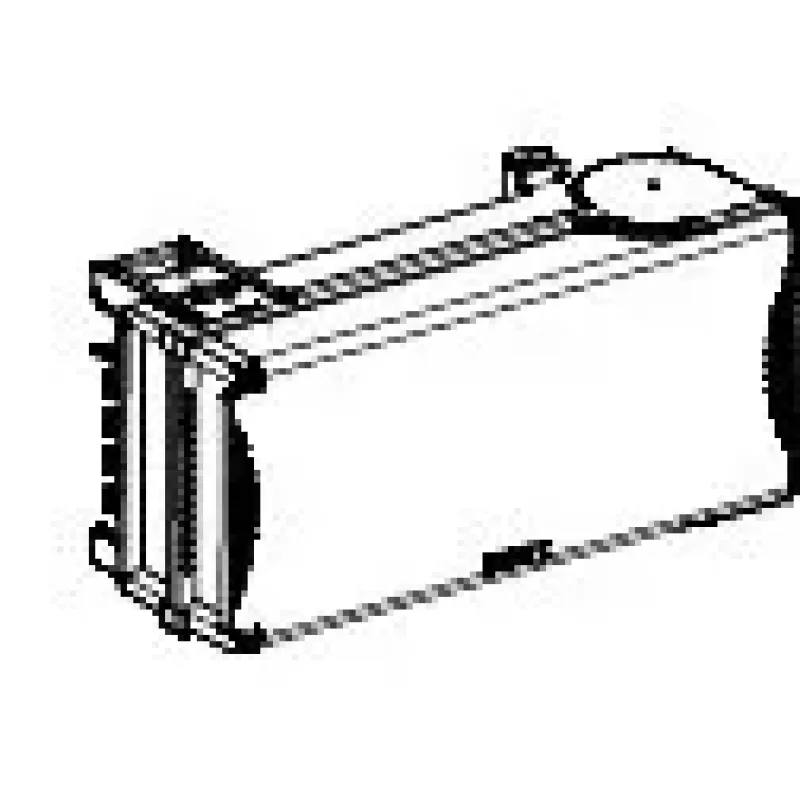

Відгалужна коробка Canalis для КТ і КС. Застосовується для розподілу середньої потужності та систем заземлення TT, IT і TN-S. Робоча напруга від 230 В змінного струму 50/60 Гц до 690 В змінного струму 50/60 Гц. Номінальний робочий струм становить 100 А при 35 ℃. Монтаж за допомогою роз’єму з фіксованою полярністю з білим покриттям RAL 9001 і полярністю шинопроводу 3L + N + PE. Забезпечує захист запобіжників розміру NF (запобіжник замовляється окремо). Забезпечує відключення відвідного блоку шляхом відкриття дверцят справа. Сумісність шинопроводів Canalis KS зі вставними розетками, сумісність шинопроводів Canalis KT зі вставними розетками типу KS. Передбачено захист IP55 відповідно до IEC 60529. IK08 відповідає IEC 62262. Сумісно з IEC 61439-1 та IEC 61439-6. Також відповідає Green Premium (RoHS/REACH).
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 100-100 А на 35 °C |
| [Ue] номінальна робоча напруга | 230...690 В залежно від захисного пристрою |
| [Ui] номінальна напруга ізоляції | 690 В залежно від захисного пристрою |
| [Uimp] номінальна імпульсна витримувана напру | 6.8 кВ |
| COS | 19CF-LBDBUS |
| How to video | https://www.youtube.com/watch?v=bg1_4zx1RUc |
| Виробник | Schneider Electric |
| Висота | 220 мм |
| Глибина | 128 мм |
| Додаткове обладнання | запобіжник замовляється окремо |
| Доступна функція | ізолятор запобіжника |
| Електричне з'єднання | мідний кабельний наконечник - ISO63 50-50 мм² жорсткий | мідний кабельний наконечник - ISO63 50-50 мм² гнучкий |
| Код УКТЗЕД | 8536699090 |
| Колір | Білий (RAL 9001) |
| Країна виробник | Італія |
| Маса нетто | 5 кг |
| Матеріал корпусу | пластик |
| Область застосування продукту | середній розподіл електроенергії |
| Полярність відгалужувальної коробки | 3L+N+PE |
| Режим вимкнення блоку відгалудження | Відкриванням дверцят |
| Розмір дверної рами | 545,5 мм |
| Система заземлення | TT | TN-S | ІТ |
| Спосіб кріплення | вбудований з фіксованою полярністю |
| Стандарти | МЕК 61439-1 | МЕК 61439-6 |
| Сторона відкривання дверей | правий |
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK08 conforming to МЕК 62262 |
| Сумісність продуктів | Canalis KS шинопроводвбудований | Canalis KT шинопровод з KS тип вбудований |
| Сумісність серії | Canalis (KT) шинопровід | Canalis (KS) шинопровід |
| Тип виробу або компоненту | відгалужувач |
| Тип запобіжника | запобіжник ізолятор: для aM циліндричний запобіжник , розмір 22 x 58 мм - 100-100 А відповідно до NF | запобіжник ізолятор: для gG циліндричний запобіжник , розмір 22 x 58 мм - 100-100 А відповідно до NF |
| Частота мережі | 50/60 Гц |
| Ширина | 444 мм |
| Штрих-код | b3606480005855 |
