ТОПКОНТАКТ АВАР.ВІДКЛ.НЗ+ДОДАТ.КОНТ.НЗ
- Виробник: Schneider Electric
- Модель: GVAD0101
- В наявності
₴883.58
Без податку: ₴736.32

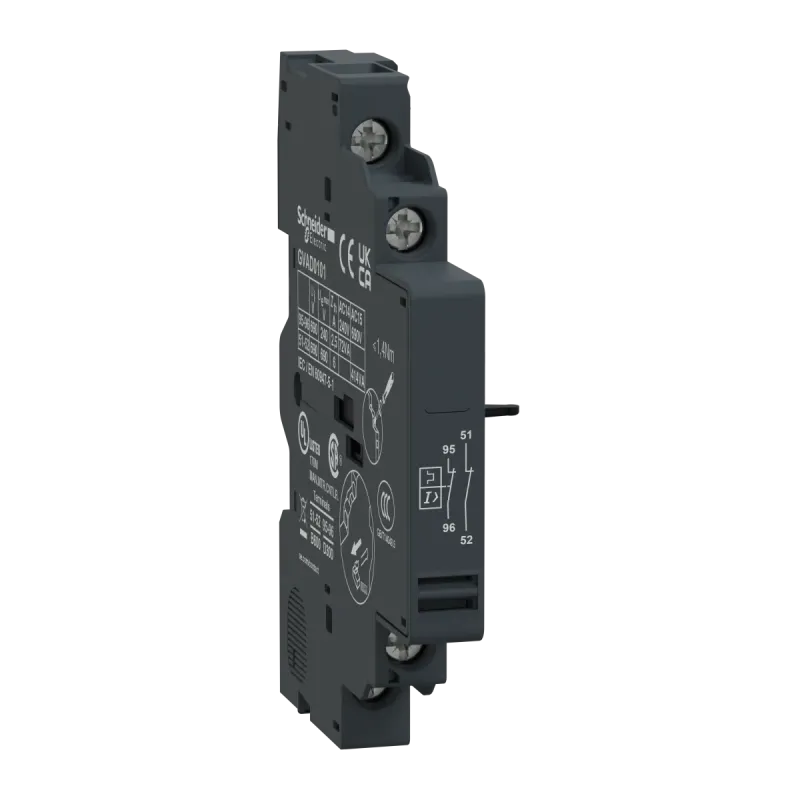

Блок допоміжних контактів TeSys GV для автоматичних вимикачів GV2 і GV3. 1NC контакт сигналізації про несправність + 1NC миттєвий допоміжний контакт. Миттєвий допоміжний контакт, розрахований на роботу до 6 A/690 В змінного струму та 6 A/240 В постійного струму. Контакт сигналізації про несправність, розрахований на роботу до 2A/240V змінного струму і 1A/60V постійного струму. Встановлюється з лівого боку автоматичного вимикача (максимум 1 блок), підключення здійснюється за допомогою гвинтових клем. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ith] умовний тепловий струм у відкритому вик | 6 А | 2.5 А для сигналізація про несправності |
| [Ue] номінальна робоча напруга | 48...690 В змінний струм | 24...240 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до МЕК 60947-1 | 300 В відповідно до UL 508 | 300 В відповідно до CSA C22.2 № 14 |
| 360 view | https://visuals.se.com/GVAD0101_Image-StopMotion/20220728T1611/360 |
| COS | 19GP-INDCTI |
| Виконання допоміжних контактів | сигнал несправності 1 нормально закритий |
| Виробник | Schneider Electric |
| Висота | 89 мм |
| Глибина | 66 мм |
| Код сумісності | GVAD |
| Код УКТЗЕД | 8536301090 |
| Колір | темно-сірий |
| Компонування полюсного контакту | 2 NC |
| Країна виробник | Чеська Республіка |
| Маса нетто | 0.055 кг |
| Механічна зносостійкість | 100000 циклів |
| Мінімальна напруга перемикання | 17 В |
| Мінімальний струм перемикання | 5 мА |
| Місце встановлення | ліва сторона |
| Момент затягування | 1.4 Н.м - на Гвинтовий затискач |
| Назва пристрою | GVAD |
| Номінальна робоча потужність [ВА] | 300 В·А на 48-48 В AC-15 - комутаційна зносостійкість: 100000 циклів | 414 В·А на 690-690 В AC-15 - комутаційна зносостійкість: 100000 циклів | 500 В·А на 110-127 В AC-15 - комутаційна зносостійкість: 100000 циклів | 500 В·А на 500-500 В AC-15 - комутаційна зносостійкість: 100000 циклів | 650 В·А на 440-440 В AC-15 - комутаційна зносостійкість: 100000 циклів | 720 В·А на 230-240 В AC-15 - комутаційна зносостійкість: 100000 циклів | 850 В·А на 380-415 В AC-15 - комутаційна зносостійкість: 100000 |
| Номінальна робоча потужність [Вт] | 120 В на 240 В DC-13 - комутаційна зносостійкість: 100000 циклів | 140 В на 110 В DC-13 - комутаційна зносостійкість: 100000 циклів | 140 В на 24 В DC-13 - комутаційна зносостійкість: 100000 циклів | 180 В на 60 В DC-13 - комутаційна зносостійкість: 100000 циклів | 240 В на 48 В DC-13 - комутаційна зносостійкість: 100000 циклів | 15 В на 48 В DC-13 - комутаційна зносостійкість: 1000 циклів | 24 В на 24 В DC-13 - комутаційна зносостійкість: 1000 циклів | 9 В на 60 В DC-13 - комутаційна зносостійк |
| Сертифікація виробу | UKCA |
| Сумісність продуктів | GV3L | GV2P | GV2LE | GV2RT | GV2L | GV2ME | GV3P |
| Тип виробу або компоненту | блок допоміжних контактів |
| Тип захисту | Автоматичний вимикач GB2CB... | gG запобіжник 10 А |
| Характеристики зовнішнього середовища | нормальне середовище |
| Ширина | 9.3 мм |
| Штрих-код | b3389110343526 |
