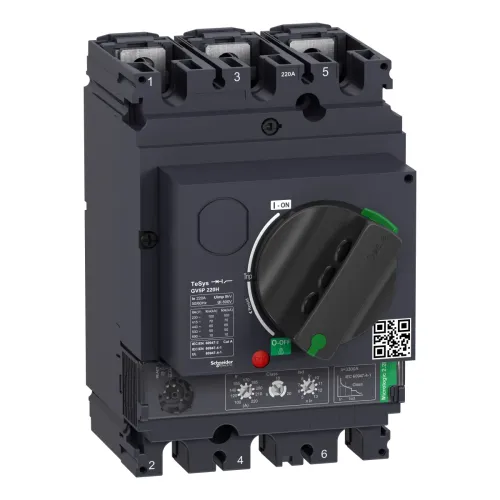

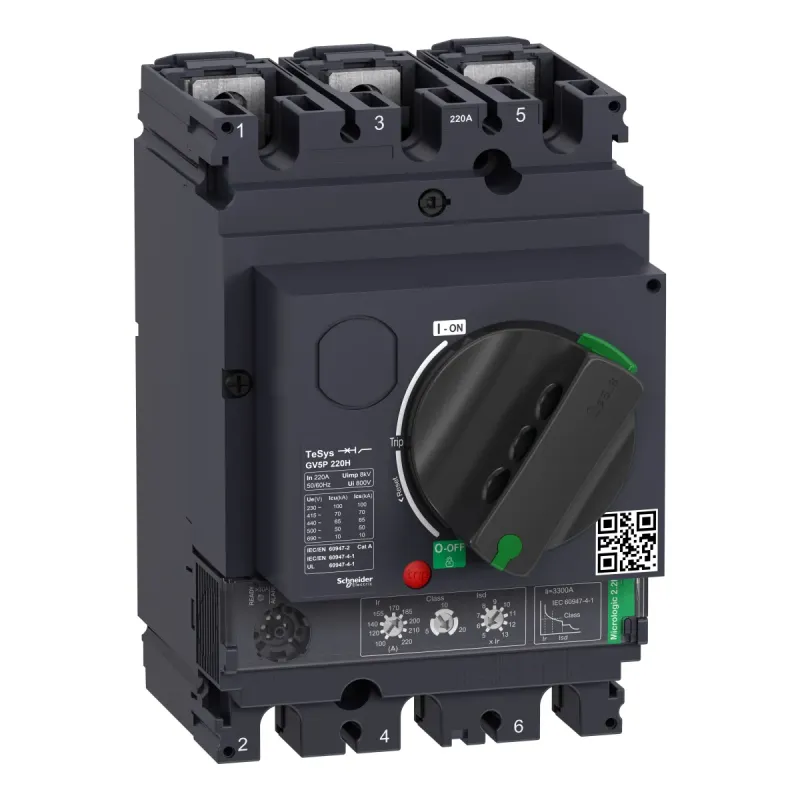

ТОПАВТ.ВИМ ЗАX ДВ TESYS GV5 220A/70kA TM
- Виробник: Schneider Electric
- Модель: GV5P220H
- В наявності
Автоматичний вимикач TeSys GV, 3 полюси (3P), 220A/690V, для захисту 3-фазних двигунів 90-110kW при 400V. Забезпечує термомагнітний захист і додаткові засоби захисту, відключаючу здатність Icu 70 кА, Контроль запуском/зупинкою за допомогою поворотної рукоятки, підключення шин або кабелів з наконечниками (пряме підключення кабелів додатковими роз'ємами). Термічний захист, що регулюється за допомогою циферблатів із струмом налаштування Ir в діапазоні 100-220 А та вибирається класом спрацьовування 5, 10 або 20, магнітний захист при 15 In. Додаткові засоби захисту з фіксованою пусковою напругою включають захист від короткої затримки Isd при 13 Ir, дисбаланс фаз і захист від втрати. Внутрішій простір доступний для встановлення додаткових допоміжних контактних блоків (OF, SD) і розчіплювачів напруги (MN, MX). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ics] номінальна відключаюча здатність при ко | 100 % на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [In] номінальний струм | 220 А на 65 °C |
| [Ith] умовний тепловий струм у відкритому вик | 220 А відповідно до МЕК 60947-4-1 |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 161 мм |
| Висота над рівнем моря | 5000 m |
| Відключаюча здатність | 70 кА Icu на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 10 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-11 |
| Глибина | 155 мм |
| Електрична зносостійкість | 10000 циклів для AC-3 на 400/415 В In |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/tesysgigaframe56/ |
| Категорія застосування | категорія A відповідно до МЕК 60947-2 |
| Клеми підключення | шини | наконечники |
| Кліматична стійкість | відповідно до IACS E10 |
| Код УКТЗЕД | 8536209000 |
| Колір | антрацитовий (RAL 7016) |
| Країна виробник | Франція |
| Крок підключення | 35 мм без розкидачів |
| Максимальна робоча швидкість | 25 цикл/год |
| Маса нетто | 2.6 кг |
| Механічна зносостійкість | 20000 циклів |
| Механічна стійкість | вібрації: +/- 1 мм 2...13.2 Hz відповідно до МЕК 60068-2-6 | вібрації: 0.7 gn 13.2...100 Hz відповідно до МЕК 60068-2-6 |
| Момент затягування | 15 Н.м M8 тип гвинта |
| Назва пристрою | GV5P |
| Назва продукту | TeSys GV5 | TeSys Giga |
| Номінальний режим експлуатації | безперервний |
| Область застосування продукту | захист двигуна |
| Опис полюсів | 3P |
| Потужність двигуна [кВт] | 90-110 кВт на 400/415 В змінний струм 50/60 Гц | 110-110 кВт на 500 В змінний струм 50/60 Гц | 110-132 кВт на 660/690 В змінний струм 50/60 Гц |
| Прямий роз'єм | відсутній |
| Робоча температура навколишнього середови | -25-70 °C |
| Розсіювана потужність на полюс | 17.6 В |
| Сертифікація виробу | IECEE CB Scheme | EAC (на розгляді) |
| Стандарти | МЕК 60947-1 | МЕК 60947-2 | МЕК 60947-4-1 | UL 60947-4-1 | CSA C22.2 № 60947-4-1 |
| Струм спрацьовування електромагнітного ро | 3300-3300 А |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Температура навколишнього повітря для збер | -50-85 °C |
| Технологія розчеплювача | електронний |
| Тип виробу або компоненту | автоматичний вимикач двигуна |
| Тип керування | пряма поворотна ручка |
| Чутливість до розриву фази | так відповідно до МЕК 60947-4-1 |
| Ширина | 105 мм |
| Штрих-код | b3606489915438 |
