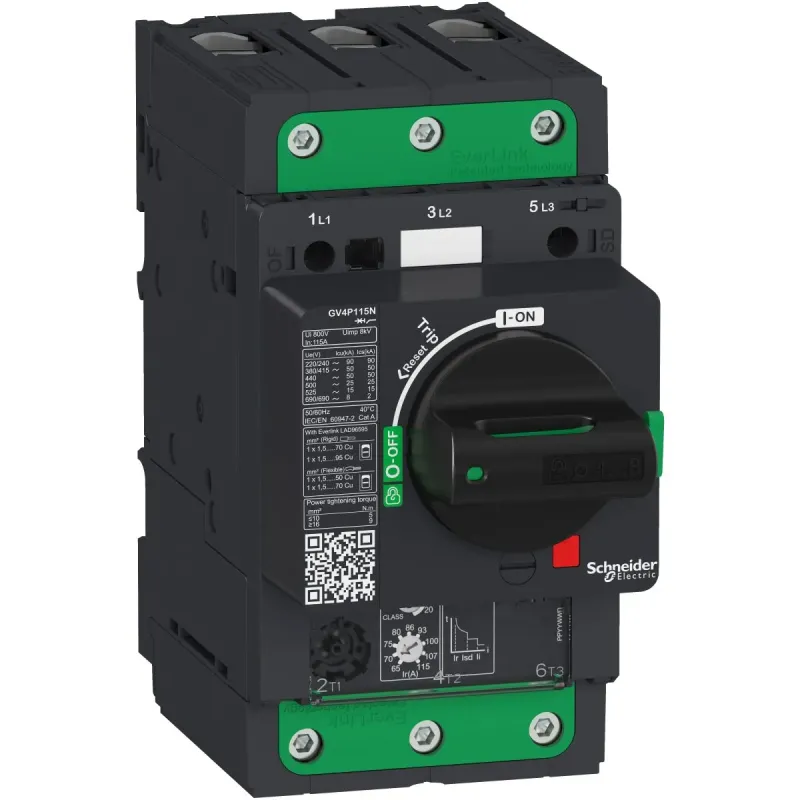

ТОПВИМ TESYS GV4P Т+МАГН.РОЗЧ 115А 25КА П-Р
- Виробник: Schneider Electric
- Модель: GV4P115B
- В наявності
Автоматичний вимикач TeSys GВ, 3 полюси (3P), 115A/690В, для захисту 3-фазних двигунів 37-55кВт при 400В. Він забезпечує термомагнітний захист і додаткові функції захисту двигуна, відключаючу здатність Icu 25кА при 400 В, контроль запуском/зупинкою за допомогою поворотної рукоятки, підключення здійснюється за допомогою гвинтових клем Everlink BTR. Тепловий захист, що регулюється за допомогою циферблатів із струмом налаштування Ir в діапазоні 65-115 А та вибирається класом спрацьовування 10 або 20, магнітний захист при 17 In. Додаткові засоби захисту мають фіксоване спрацьовування та включають захист від короткої затримки Isd при 13 Ir, захист від дисбалансу та втрати фаз, захист від замикання на землю. Внутрішій простір доступний для встановлення додаткових допоміжних контактних блоків (OF, SD) і розчіплювачів напруги (MN, MX). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine, ATEX), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [In] номінальний струм | 115 А |
| [Ith] умовний тепловий струм у відкритому вик | 115 А відповідно до МЕК 60947-4-1 |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| 360 view | https://visuals.se.com/GV4P115B_360VH_ODA20/20201211T2337/360 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 155 мм |
| Висота над рівнем моря | 5000 m |
| Відключаюча здатність | 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 10 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 35 кА на 208Y/120 В змінний струм 50/60 Гц відповідно до UL 60947 | 35 кА на 240 В змінний струм 50/60 Гц відповідно до UL 60947 | 18 кА на 480Y/277 В змінний струм 50/60 Гц відповідно до UL 60947 | 14 кА на |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-1 |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-11 |
| Глибина | 165 мм |
| Електрична зносостійкість | 10000 циклів для AC-3 на 440 В In/2 | 5000 циклів для AC-3 на 440 В In |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=DOCA0137 |
| Категорія застосування | категорія A відповідно до МЕК 60947-2 | AC-3 відповідно до МЕК 60947-4-1 |
| Клеми підключення | Гвинтові з'єднувачі EverLink BTR (верхній) 1 кабель(і) 1.5-70 мм² - Твердий | Гвинтові з'єднувачі EverLink BTR (верхній) 1 кабель(і) 1.5-50 мм² - гнучкий | Гвинтові з'єднувачі EverLink BTR (Нижній) 1 кабель(і) 2.5-95 мм² - Твердий | Гвинтові з'єднувачі EverLink BTR (Нижній) 1 кабель(і) 2.5-70 мм² - гнучкий |
| Кліматична стійкість | відповідно до IACS E10 |
| Код УКТЗЕД | 8536209000 |
| Колір | Сірий (RAL 7016) |
| Країна виробник | Польща |
| Максимальна робоча швидкість | 25 цикл/год |
| Маса нетто | 1.6 кг |
| Механічна зносостійкість | 40000 циклів |
| Механічна стійкість | вібрації: +/- 1 мм 2...13.2 Hz відповідно до МЕК 60068-2-6 | вібрації: 0.7 gn 13.2...100 Hz відповідно до МЕК 60068-2-6 | удари: 15 Гн 230 В AC відповідно до МЕК 60068-2-27 |
| Момент затягування | 9 Н.м для кабелю 16-95 мм² | 5 Н.м для кабелю 1.5-10 мм² |
| Назва пристрою | GV4P |
| Назва продукту | TeSys GV4 | TeSys Deca |
| Номінальний режим експлуатації | безперервний відповідно до МЕК 60947-4-1 |
| Область застосування продукту | захист двигуна |
| Опис полюсів | 3P |
| Потужність двигуна [кВт] | 37-37 кВт на 400...415 В змінний струм 50/60 Гц | 45-45 кВт на 400...415 В змінний струм 50/60 Гц | 55-55 кВт на 400...415 В змінний струм 50/60 Гц | 45-45 кВт на 500 В змінний струм 50/60 Гц | 55-55 кВт на 500 В змінний струм 50/60 Гц | 75-75 кВт на 500 В змінний струм 50/60 Гц | 75-75 кВт на 660...690 В змінний струм 50/60 Гц | 90-90 кВт на 660...690 В змінний струм 50/60 Гц | 110-110 кВт на 660...690 В змінний струм 50/60 Гц |
| Прямий роз'єм | відсутній |
| Робоча температура навколишнього середови | -25-70 °C |
| Робоче положення | Будь-яка позиція |
| Розсіювана потужність на полюс | 4.6 В |
| Сертифікація виробу | IEC | UL | CSA | CCC | EAC | ATEX | EU-RO MR |
| Стандарти | CSA C22.2 № 60947-4-1 | UL 60947-4-1 | МЕК 60947-4-1 | МЕК 60947-2 |
| Струм спрацьовування електромагнітного ро | 1955-1955 А |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Температура навколишнього повітря для збер | -50-85 °C |
| Технологія розчеплювача | Тепломагнітний | електронний |
| Тип виробу або компоненту | автоматичний вимикач двигуна |
| Тип керування | поворотна ручка |
| Чутливість до розриву фази | так відповідно до МЕК 60947-4-1 |
| Ширина | 81 мм |
| Штрих-код | b3606481310149 |
