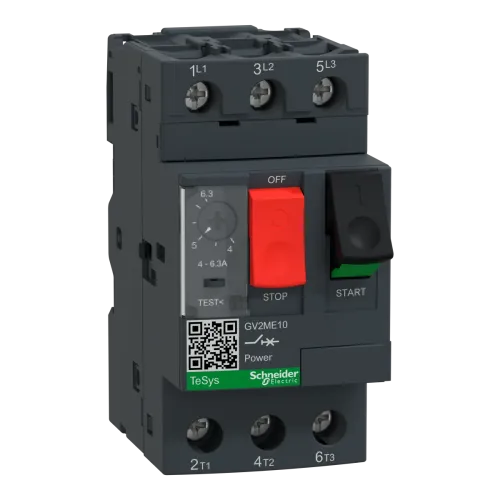

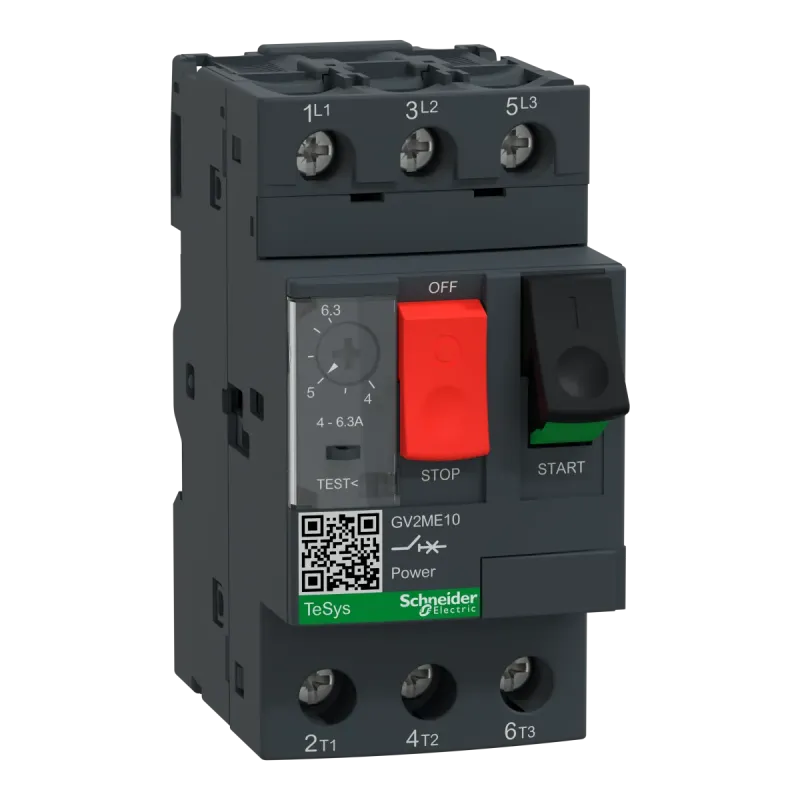

ТОПАВТ.ВИМИКАЧ 4-6,3
- Виробник: Schneider Electric
- Модель: GV2ME10
- В наявності
₴3567.29
Без податку: ₴2972.74
Автоматичний вимикач TeSys GV, 3 полюси (3P), 6,3 A/690 В, для 3-фазних двигунів 2,2 кВт при 400 В. Він забезпечує термомагнітний захист із температурним діапазоном налаштування 4-6,3 A, магнітне відключення при 13xIn, високу відключаючу здатність Icu 100 кА при 400 В. підключення здійснюється за допомогою гвинтових клем. Управління запуском/зупинкою за допомогою відповідної кнопки гарантовано на 100 000 циклів AC-3. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine, ATEX), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ics] номінальна відключаюча здатність при ко | 100 % на 230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 75 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [In] номінальний струм | 6.3 А |
| [Ith] умовний тепловий струм у відкритому вик | 6.3 А відповідно до МЕК 60947-4-1 |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 89 мм |
| Висота над рівнем моря | 2000 m |
| Відключаюча здатність | 100 кА Icu на 230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА Icu на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 3 кА Icu на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-1 § 7-1-6 |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-11 |
| Глибина | 78.5 мм |
| Електрична зносостійкість | 100000 циклів для AC-3 на 415 В In | 100000 циклів для AC-3e на 415 В In |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=1672546 |
| Категорія застосування | категорія A відповідно до МЕК 60947-2 | AC-3 відповідно до МЕК 60947-4-1 | AC-3e відповідно до МЕК 60947-4-1 |
| Кліматична стійкість | відповідно до IACS E10 |
| Код сумісності | GV2ME |
| Код УКТЗЕД | 8536201000 |
| Колір | темно-сірий |
| Країна виробник | Франція |
| Максимальна робоча швидкість | 25 цикл/год |
| Маса нетто | 0.26 кг |
| Межі регулювання теплового захисту | 4-6.3 А відповідно до МЕК 60947-4-1 |
| Механічна зносостійкість | 100000 циклів |
| Механічна стійкість | удари: 30 Гн за 11 мс | вібрації: 5 Гн, 5...150 Гц |
| Момент затягування | 1.7 Н.м - на Гвинтовий затискач |
| Назва пристрою | GV2ME |
| Назва продукту | TeSys GV2 | TeSys Deca |
| Номінальний режим експлуатації | безперервний відповідно до МЕК 60947-4-1 |
| Область застосування продукту | захист двигуна |
| Опис полюсів | 3P |
| Потужність двигуна [кВт] | 2.2-2.2 кВт на 400/415 В змінний струм 50/60 Гц | 3-3 кВт на 500 В змінний струм 50/60 Гц | 4-4 кВт на 690 В змінний струм 50/60 Гц |
| Прямий роз'єм | відсутній |
| Робоча температура навколишнього середови | -20-60 °C |
| Розсіювана потужність на полюс | 2.5 В |
| Сертифікація виробу | CCC | UL | CSA | EAC | ATEX | LROS (Lloyds реєстр судноплавства) | BV | RINA | DNV-GL | UKCA |
| Спосіб кріплення | симетрична din-рейка 35 мм затискний | панель прикручений (з перехідною пластиною) |
| Стандарти | МЕК 60947-2 | МЕК 60947-4-1 |
| Струм спрацьовування електромагнітного ро | 78-78 А |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK04 |
| Температура навколишнього повітря для збер | -40-80 °C |
| Технологія розчеплювача | Тепломагнітний |
| Тип виробу або компоненту | автоматичний вимикач двигуна |
| Тип керування | Кнопковий вимикач |
| Тип мережі | змінний струм |
| Частота мережі | 50/60 Гц відповідно до МЕК 60947-4-1 |
| Чутливість до розриву фази | так відповідно до МЕК 60947-4-1 |
| Ширина | 45 мм |
| Штрих-код | b3389110343113 |
