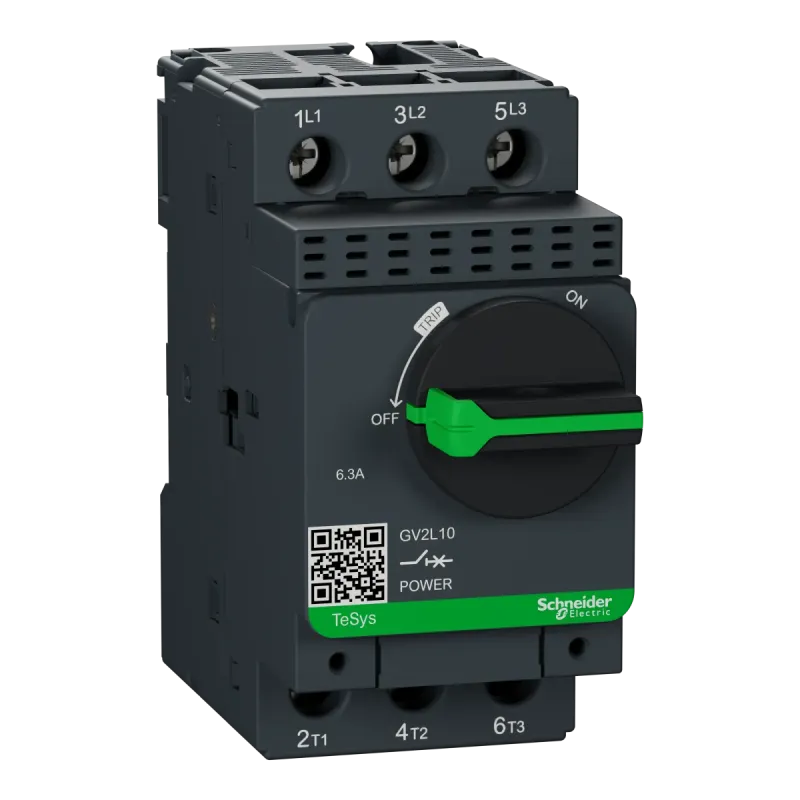

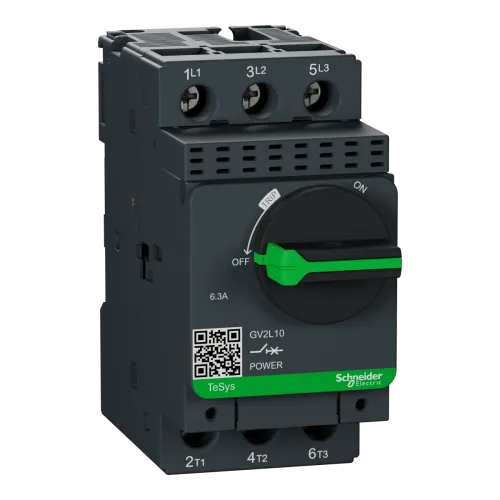

ТОПАВТ.ВИМИКАЧ З МАГН.РОЗЧІП.6,3A
- Виробник: Schneider Electric
- Модель: GV2L10
- В наявності
₴3916.22
Без податку: ₴3263.52
Автоматичний вимикач TeSys GV , 3 полюси (3P), 6,3 A/690 В, для 3-фазних двигунів 2,2 кВт при 400 В. Він забезпечує магнітний захист із рівнем спрацьовування 13xIn, високою відключаючою здатністю Icu 100 кА при 400 В. підключення здійснюється за допомогою гвинтових клем. Управління запуском/зупинкою за допомогою поворотної ручки гарантовано на 100 000 циклів AC-3. Для повного захисту двигуна використовуйте в поєднанні з тепловим реле перевантаження LRD010 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ics] номінальна відключаюча здатність при ко | 100 % на 230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [In] номінальний струм | 6.3 А |
| [Ith] умовний тепловий струм у відкритому вик | 6.3 А відповідно до МЕК 60947-4-1 |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 89 мм |
| Висота над рівнем моря | 2000 m |
| Відключаюча здатність | 100 кА Icu на 230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА Icu на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 4 кА Icu на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-1 § 7-1-6 |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-11 |
| Глибина | 97 мм |
| Електрична зносостійкість | 100000 циклів для AC-3 на 415 В In | 100000 циклів для AC-3e на 415 В In |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=1672546 |
| Категорія застосування | категорія A відповідно до МЕК 60947-2 | AC-3 відповідно до МЕК 60947-4-1 | AC-3e відповідно до МЕК 60947-4-1 |
| Кліматична стійкість | відповідно до IACS E10 |
| Код сумісності | GV2L |
| Код УКТЗЕД | 8536201000 |
| Колір | темно-сірий |
| Країна виробник | Франція |
| Максимальна робоча швидкість | 40 цикл/год |
| Маса нетто | 0.33 кг |
| Механічна зносостійкість | 100000 циклів |
| Механічна стійкість | удари: 30 Гн за 11 мс | вібрації: 5 Гн, 5...150 Гц |
| Момент затягування | 1.7 Н.м - на Гвинтовий затискач |
| Назва пристрою | GV2L |
| Назва продукту | TeSys GV2 | TeSys Deca |
| Номінальний режим експлуатації | безперервний відповідно до МЕК 60947-4-1 |
| Область застосування продукту | захист двигуна |
| Опис полюсів | 3P |
| Потужність двигуна [кВт] | 2.2-2.2 кВт на 400/415 В змінний струм 50/60 Гц | 3-3 кВт на 500 В змінний струм 50/60 Гц | 4-4 кВт на 690 В змінний струм 50/60 Гц |
| Прямий роз'єм | відсутній |
| Робоча температура навколишнього середови | -20-60 °C |
| Розсіювана потужність на полюс | 1.8 В |
| Сертифікація виробу | CCC | UL | CSA | EAC | LROS (Lloyds реєстр судноплавства) | BV | RINA | DNV-GL | UKCA | IECEE CB Scheme |
| Спосіб кріплення | симетрична din-рейка 35 мм затискний | панель прикручений (з 2 гвинтами M4) |
| Стандарти | МЕК 60947-2 | МЕК 60947-4-1 | UL 60947-4-1 | CSA C22.2 № 60947-4-1 |
| Струм спрацьовування електромагнітного ро | 78-78 А |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK04 |
| Температура навколишнього повітря для збер | -40-80 °C |
| Технологія розчеплювача | магнітний |
| Тип виробу або компоненту | автоматичний вимикач двигуна |
| Тип керування | поворотна ручка |
| Тип мережі | змінний струм |
| Частота мережі | 50/60 Гц відповідно до МЕК 60947-2 |
| Ширина | 45 мм |
| Штрих-код | b3389110213263 |
