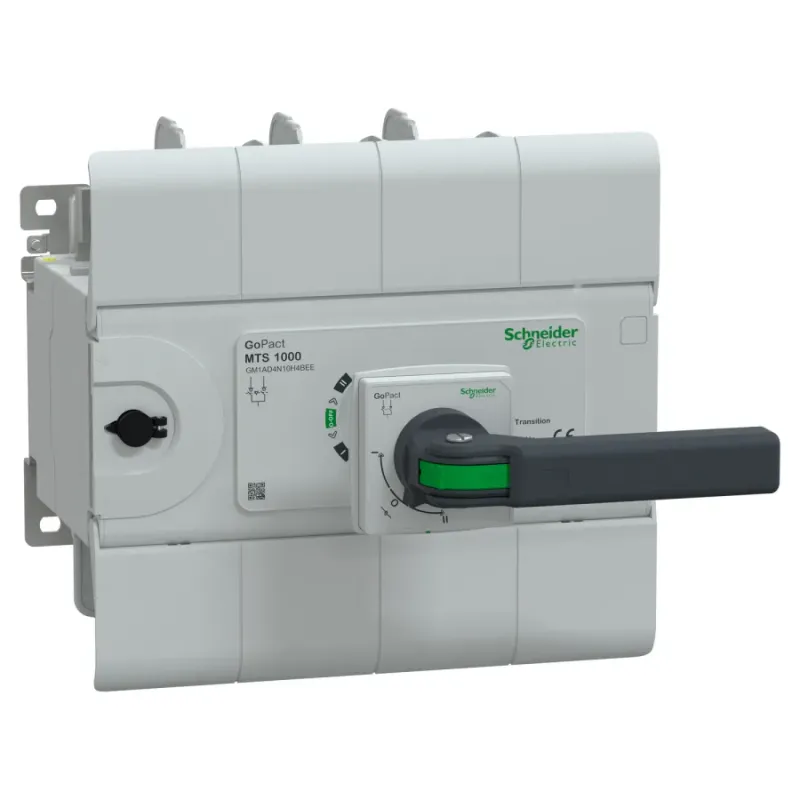

ТОПРВР GoPact MTS1000 1000A 4P виносн ручка
- Виробник: Schneider Electric
- Модель: GM1AD4N10H4BEE
- В наявності
Цей продукт є частиною нової серії обладнання GoPact ''Ручний перемикач-навантаження'' (GoPact MTS). Це обладнання для ручного перемикання навантаження або вузол перемикання джерел живлення, яке дозволяє перемикати навантаження зі звичайного джерела N на резервне джерело R. Він складається з 2-х механічно зблокованих 4-х полюсних вимикачів-навантаження. GoPact MTS поєднує в собі компактність, високу продуктивність і зручність для клієнтів. GoPact MTS має гарне співвідношення ціна-якість для простих застосувань і забезпечує надійне електричне рішення для ваших застосувань. Лінійка GoPact MTS охоплює номінали від 63 A до 2000 A у 6 типорозмірах. GoPact MTS 1000 доступний на розмірі корпусу 5. Номінальний робочий струм (Ie) становить 1000 А з категорією використання AC-23A згідно зі стандартом IEC 60947-3. Робоча напруга до 415 В змінного струму 50/60 Гц. Перемикач-навантаження має 3 стабільні положення (положення Ввімкнено ''I'' або ''II'' і положення Вимкнено ''O''), які чітко позначені на лицьовій стороні продукту. Він управляється за допомогою виносної поворотної ручки, яка може бути заблокована у положенні ВИМКНЕНО за допомогою 3 замків. GoPact MTS оснащений набором допоміжних контактів як стандартний аксесуар, що складається з 2 перемикаючих контактів NO/NC (по одному для кожного вимикача-навантаження). Ступінь захисту IP – IP54 на лицьовій стороні всередині корпусу відповідно до IEC 60529. Розміри продукту: 380 мм (довжина) x 264 мм (ширина) x 210 мм (висота). Вага виробу 22 кг. GoPact MTS 1000 відповідає стандарту IEC 60947-3. Серія GoPact MTS має переваги гарантії якості Schneider Electric.
| Specifications | |
|---|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 10000 А AC-23A | 105 кА пік |
| [Icw] номінальний короткочасно допустимий ст | 50 кА впродовж 1 с відповідно до МЕК 60947-4-3 | 85 кА впродовж 0.2 s відповідно до МЕК 60947-4-3 |
| [Ie] номінальний робочий струм | AC-21A: 1000 А відповідно до МЕК 60947-3 | AC-22A: 1000 А відповідно до МЕК 60947-3 | AC-23A: 1000 А відповідно до МЕК 60947-3 |
| [Ith] умовний тепловий струм у відкритому вик | 1000 А на 40 °C |
| [Ithe] умовний тепловий струм в оболонці | 1000 А (40 °C) |
| [Ue] номінальна робоча напруга | 415 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 1000 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 12 кВ |
| COS | 19CF-LBDATS |
| Frame size | 1000 |
| Виробник | Schneider Electric |
| Висота | 351.6 мм |
| Висота над рівнем моря | 2000 m 100 % від In | 3000 m 96 % в | 4000 m 93 % в | 5000 m 89 % в |
| Відключаюча здатність | 8000 А AC-23A |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-3 |
| Глибина | without handle: 210 мм | with handle: 360 мм |
| Електрична зносостійкість | 500 циклів 415 В |
| Індикатор положення контакту | так |
| Кількість позицій контактів | 3 |
| Клас вимикача введення резерву | ПК |
| Клас захисту від ураження електричним стру | Клас II |
| Клеми підключення | 2 кабель з наконечником розмір дроту 400-400 мм² |
| Код УКТЗЕД | 8536508000 |
| Країна виробник | Німеччина |
| Маса нетто | 22 кг |
| Механічна зносостійкість | 10000 циклів |
| Механічне взаємоблокування | з механічним блокуванням |
| Момент затягування | 35 Н.м |
| Монтажна опора | задня панель |
| Назва продукту | GoPact MTS 1000 |
| Номінальна робоча потужність [Вт] | 450 кВт AC-23A відповідно до МЕК 60947-3 |
| Область застосування продукту | змінити джерело постачання |
| Опис параметрів блокування | навісний замок у вимкненому положенні | від 1 до 3 навісних замків |
| Опис полюсів | 4P |
| Режим роботи | Ручний |
| Робоча температура навколишнього середови | -5-55 °C |
| Сертифікація виробу | IECEE CB Scheme |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947-3 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP54 front face відповідно до МЕК 60529 |
| Таблиця температурного спадання параметрі | 40 °C ( 1000 А ) | 45 °C ( 1000 А ) | 50 °C ( 1000 А ) | 55 °C ( 950 А ) |
| Температура навколишнього повітря для збер | -25-85 °C |
| Тип виробу або компоненту | ручний перемикач |
| Тип керування | подовжена поворотна ручка |
| Ширина | 380 мм |
| Штрих-код | b3606482466142 |
