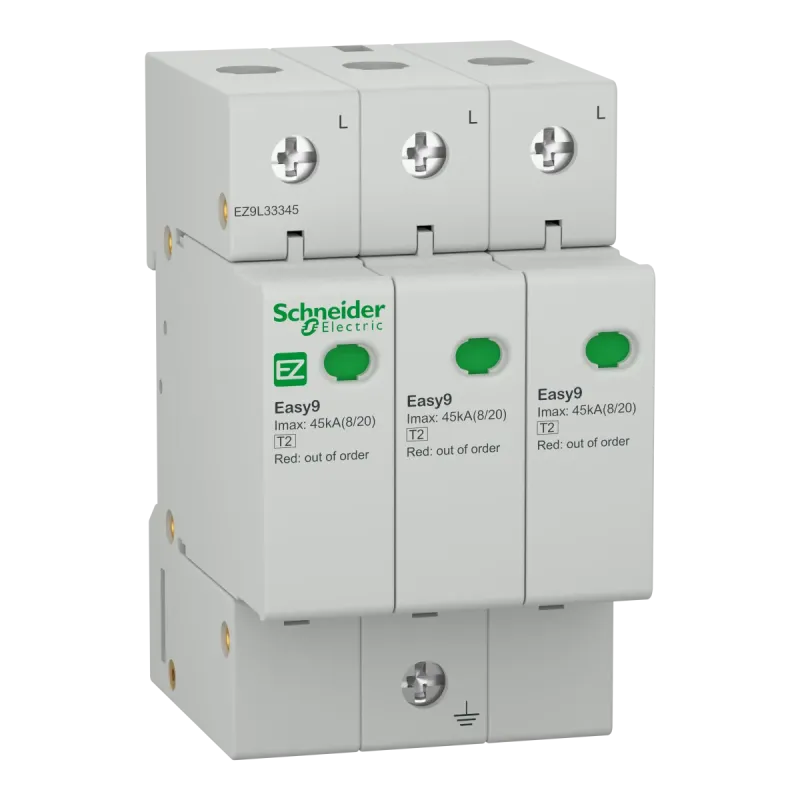

ТОПEZ9 ЗАХ.ІМП.П-НАПР. 3Р/45кА/20кА|1,3кВ
- Виробник: Schneider Electric
- Модель: EZ9L33345
- В наявності
Пристрій захисту від імпульсних перенапруг (ПЗІП) Easy9 - це низьковольтне модульне обладнання. Максимальний струму розряду Imax 45 кА, пристрій рекомендований для середнього рівня ризику. Захист цього ПЗІП необхідно забезпечити автоматичним вимикачем на 50 А з кривою С. Максимальна безперервна робоча напруга Uc становить 275 В змінного струму. Номінальний струм розряду In становить 20 кА. Максимальний рівень захисту від напруги Up становить 1,5 кВ. Призначений для встановлення на DIN-рейку. Його ширина становить 6 модулів по 9 мм. Відповідно до стандарту IEC 60529, ступінь захисту IP40 при встановленні в модульну шафу. Робоча температура від -5°C до 60°C. Температура зберігання від -5°C до 70°C. Цей продукт повністю відповідає стандарту IEC 61643-11.
| Specifications | |
|---|---|
| [Uc] максимальна тривала робоча напруга | Звичайний режим: 275 В L/PE |
| COS | 19GP-SMBFDR |
| Виробник | Schneider Electric |
| Висота | 90 мм |
| Висота над рівнем моря | 2000 m |
| Відносна вологість | 5-90 % |
| Глибина | 66.2 мм |
| Дистанційна сигналізація | відсутній |
| Кількість модулів Ш = 9 мм | 6 |
| Клеми підключення | Термінал тунельного типу (Зворотній бік) 5-35 мм² Твердий або гнучкий |
| Код УКТЗЕД | 8536309000 |
| Колір | Сірий (RAL 7035) |
| Країна виробник | Китай |
| Максимальний рівень напруги захисту [Up] | Звичайний режим <1.5 кВ тип 2 L/PE |
| Максимальний струм розряду | Звичайний режим: 45 кА L/PE | Звичайний режим: 45 кА |
| Місцева сигналізація | Зелений та червоний Сигналізувати |
| Момент затягування | 3.5-3.5 Н.м |
| Монтажна опора | DIN-рейка |
| Назва пристрою | ПЗІП Easy9 |
| Номінальний розряд струму | Звичайний режим: 20 кА (L/PE) | Звичайний режим: 20 кА |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -5-60 °C |
| Сегмент ринку | житловий | малий комерційний |
| Сертифікація виробу | CE |
| Система заземлення | TN | TT |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61643-11 |
| Ступінь захисту | IP20 на терміналі: |
| Температура навколишнього повітря для збер | -5-70 °C |
| Технологія розрядника | MOV |
| Тип виробу або компоненту | Розрядник перенапруг |
| Тип класу розрядника | тип 2 |
| Тип пристрою вимкнення | Зв'язаний автоматичний вимикач на 400 В |
| Тип розрядника | Електророзподільна мережа |
| Час реакції | <= 25 нс |
| Ширина | 54 мм |
| Штрих-код | b3606480586781 |
