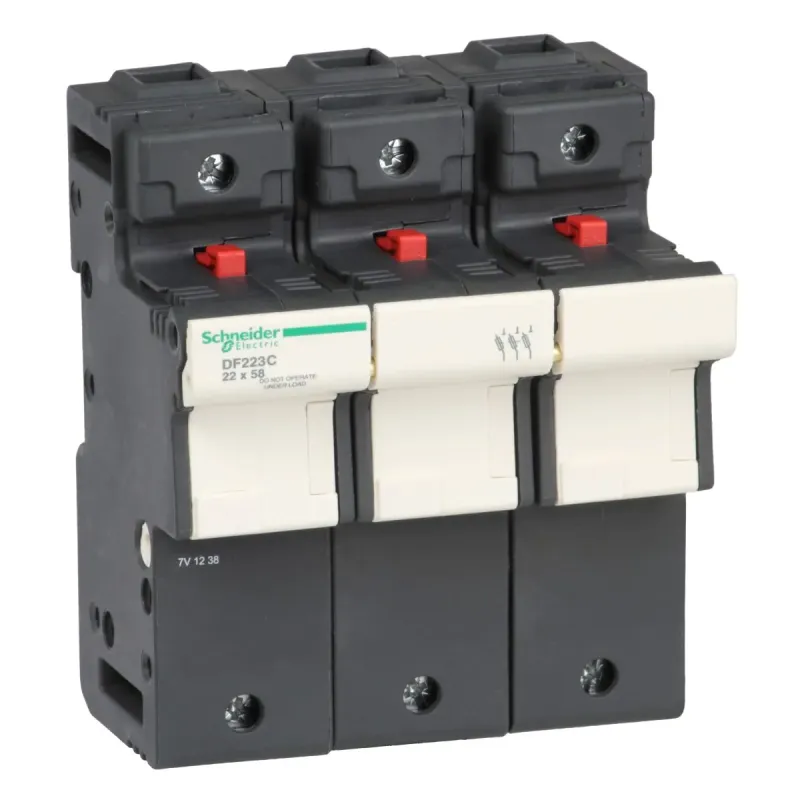

ТОПРоз'єднувач запобіжника 22 X 58 MM 125A
- Виробник: Schneider Electric
- Модель: DF223C
- В наявності
Модульний тримач плавкої вставки TeSys DF, 3 полюси (3P), для захисту ланцюгів керування до 125A/690V. Використовується з плавкими вставками розміром 22x58 мм із стримером до 125 А та струмом короткого замикання до 120 кА при 400 В. Може бути оснащений допоміжним контактним модулем раннього розриву DF22AM* (замовляється окремо). Компактний (ширина 105 мм), може використовуватися в модульних щитах, закріплення на DIN-рейку 35 мм, підключення гвинтовими клемами. Доступні плавкі вставки (22x58 мм aM, тип gG) і додаткові допоміжні елементи (комплекти для складання тримача плавкої вставки, маркери для затискачів) (замовляються окремо). Продається партіями по 2 одиниці. Сертифіковано за кількома стандартами (IEC, визнано UL, CSA, EAC), продукт Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 125 А |
| [Ipk] номінальний ударний струм | 19 кА з трубчастими ланками відповідно до МЕК 60269-1 |
| [Ue] номінальна робоча напруга | 690 В змінний струм | 690 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 127.5 мм |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Глибина | 76.5 мм |
| Захисна обробка | TH |
| Кількість в одному комплекті | комплект з 2 шт |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 2.5-35 мм²жорсткий | Гвинтовий затискач 2 кабель(і) 2.5-25 мм²жорсткий | Гвинтовий затискач 1 кабель(і) 2.5-35 мм²гнучкий з або без | Гвинтовий затискач 2 кабель(і) 2.5-25 мм²гнучкий з або без |
| Код сумісності | DF22 |
| Код УКТЗЕД | 8536303090 |
| Країна виробник | Туніс |
| Маса нетто | 0.654 кг |
| Момент затягування | 4 Н.м |
| Монтажна опора | симетрична din-рейка 35 мм |
| Монтажне положення | вертикальний (допуск: +/- 23°) |
| Назва пристрою | DF22 |
| Назва продукту | TeSys DF |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -20-60 °C при зниженні температури вище 20°C |
| Розмір запобіжника | 22 x 58 мм |
| Сертифікація виробу | IEC | UL | CSA | EAC |
| Стандарти | МЕК 60947-3 | МЕК 60269-2 | UL 4248-1 | CSA C22.2 № 4248-1 |
| Стійкість до струму КЗ | 120 кА 400 В відповідно до МЕК 60947-3 | 120 кА 500 В відповідно до МЕК 60947-3 | 80 кА 690 В відповідно до МЕК 60947-3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Сумісність продуктів | DF3FA ударник патрона запобіжника | DF3FN ударник патрона запобіжника | DF22AM блок допоміжних контактів |
| Температура навколишнього повітря для збер | -40-80 °C |
| Тип виробу або компоненту | тримач запобіжника |
| Тип запобіжника | , gG | , аМ |
| Тип керування | перемикач |
| Ширина | 105 мм |
| Штрих-код | b3389119407526 |
