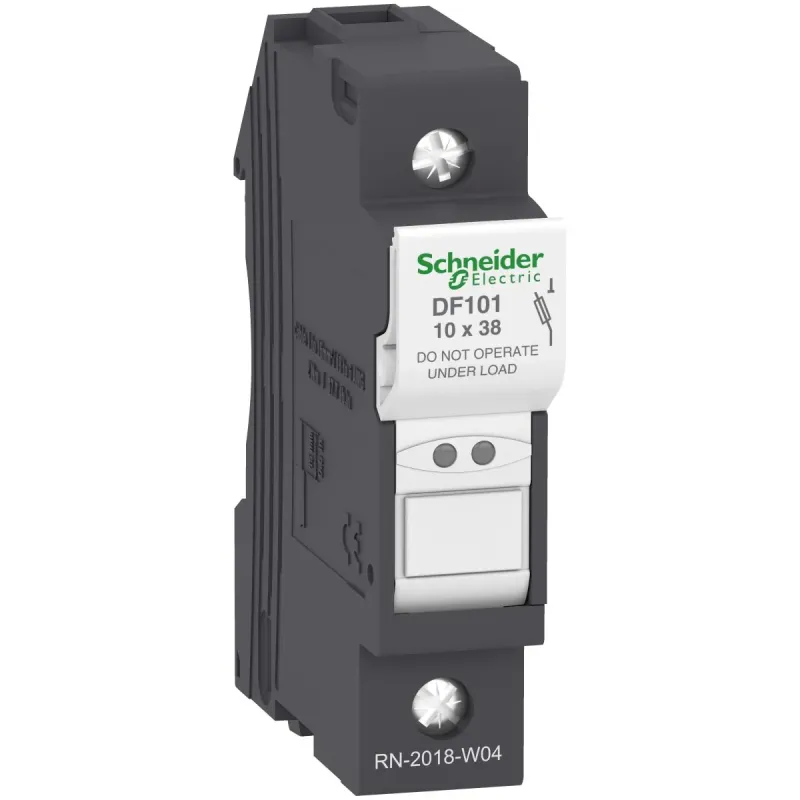

ТОПРоз'єднувач запобіжника 10X38 32A
- Виробник: Schneider Electric
- Модель: DF101
- В наявності
₴383.39
Без податку: ₴319.49
Модульний тримач плавкої вставки TeSys DF, 1 полюс (1P), для захисту ланцюгів керування до 32A/690V. Для використання з плавкими вставками 10x38 мм до 32 А та струмом короткого замикання до 120 кА при 400 В. Компактний (ширина 17,5 мм), його можна використовувати в модульних щитах, закріплення на DIN-рейку 35 мм, підключення здійснюється за допомогою гвинтових клем, замикання навісним замком без аксесуарів. Доступні плавкі вставки (10x38 мм aM, тип gG) і додаткові допоміжні елементи (комплекти для складання тримача плавкої вставки, маркери для затискачів) (замовляються окремо). Продається партіями по 12 штук. Сертифіковано за кількома стандартами (IEC, визнано UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 32 А на 400 В змінний струм |
| [Ith] умовний тепловий струм у відкритому вик | 32 А на <20 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм | 690 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 79.5 мм |
| Висота над рівнем моря | 0...2000 m |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Глибина | 61 мм |
| Категорія застосування | AC-20B відповідно до МЕК 60947-3 | DC-20B відповідно до МЕК 60947-3 |
| Категорія перенапруги | ІІІ |
| Кількість в одному комплекті | Набір з 12 штук |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1-16 мм²жорсткий | Гвинтовий затискач 2 кабель(і) 1-6 мм²жорсткий | Гвинтовий затискач 1 кабель(і) 1-16 мм²гнучкий з або без | Гвинтовий затискач 2 кабель(і) 1-6 мм²гнучкий з або без |
| Код сумісності | DF10 |
| Код УКТЗЕД | 8536303090 |
| Країна виробник | Франція |
| Маса нетто | 0.042 кг |
| Момент затягування | 2.2 Н.м - з викруткою PZ2 | 2.2 Н.м - з викруткою плоский Ø 5.5 мм |
| Монтажна опора | симетрична din-рейка 35 мм |
| Монтажне положення | вертикальний (допуск: +/- 23°) |
| Назва пристрою | DF10 |
| Назва продукту | TeSys DF |
| Опис полюсів | 1P |
| Робоча температура навколишнього середови | -40-70 °C при зниженні температури вище 20°C |
| Розмір запобіжника | 10 x 38 мм |
| Розсіювана потужність [Вт] | 3 В максимальна потужність, що розсіюється запобіжником |
| Сертифікація виробу | IEC | UL | CSA | CCC | EAC | DNV-GL |
| Стандарти | МЕК 60947-3 | МЕК 60269-2 | UL 4248-1 | CSA C22.2 № 4248-1 | EN 45545-2 R22 HL2 |
| Стійкість до струму КЗ | 120 кА 400 В відповідно до МЕК 60947-3 | 120 кА 500 В відповідно до МЕК 60947-3 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 |
| Сумісність продуктів | DF2CA патрон запобіжника | DF2CN патрон запобіжника |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | тримач запобіжника |
| Тип запобіжника | , аМ | , gG |
| Тип керування | перемикач замикається на замок |
| Ширина | 17.5 мм |
| Штрих-код | b3389119407205 |
