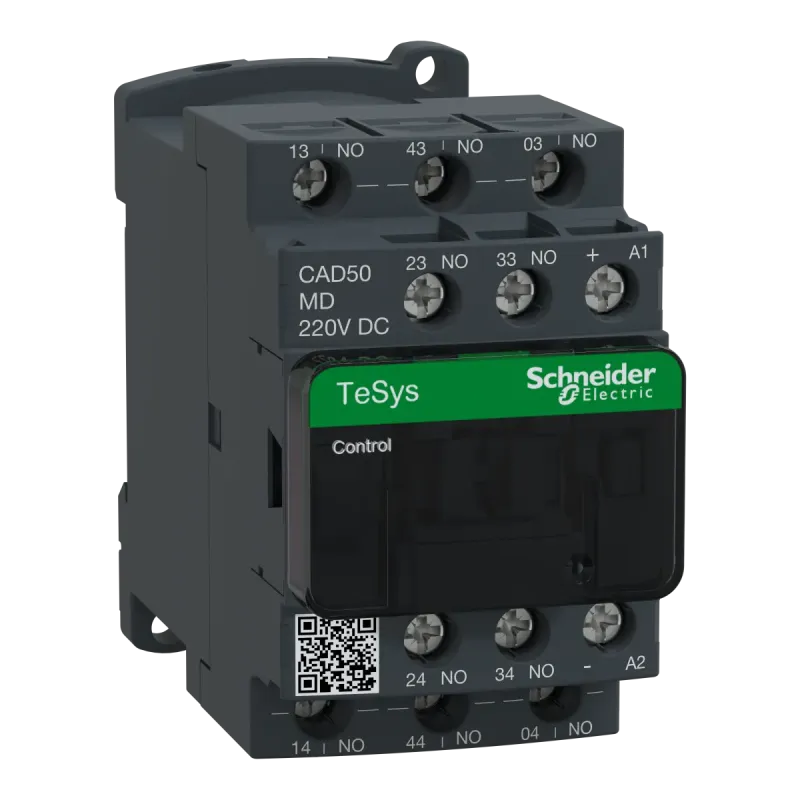

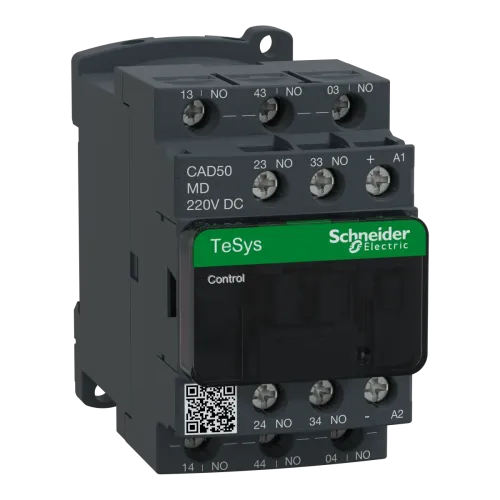

ТОППРОМІЖНЕ РЕЛЕ 220B
- Виробник: Schneider Electric
- Модель: CAD50MD
- В наявності
₴3651.90
Без податку: ₴3043.25
ПРОМІЖНЕ РЕЛЕ 220B
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 100 А - 1 с | 120 А - 500 мс | 140 А - 100 мс |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) |
| [Uc] напруга схеми керування | 220 В Постійний струм |
| [Ue] номінальна робоча напруга | <= 690 В змінний струм 25...400 Гц |
| [Ui] номінальна напруга ізоляції | 600 В UL сертифікований | 600 В CSA сертифікований | 690 В відповідно до МЕК 60947-5-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 77 мм |
| Висота над рівнем моря | 0...3000 m |
| Глибина | 93 мм |
| Застосування контактора | схема управління |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Категорія застосування | DC-13 | AC-15 | AC-14 |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1-4 мм²гнучкий без кабельного наконечника | Гвинтовий затискач 2 кабель(і) 1-4 мм²гнучкий без кабельного наконечника | Гвинтовий затискач 1 кабель(і) 1-4 мм²гнучкий з кабельним наконечником | Гвинтовий затискач 2 кабель(і) 1-2.5 мм²гнучкий з кабельним наконечником | Гвинтовий затискач 1 кабель(і) 1-4 мм²Твердий без кабельного наконечника | Гвинтовий затискач 2 кабель(і) 1-4 мм²Твердий без кабельного наконечника |
| Код сумісності | САПР |
| Код УКТЗЕД | 8536490090 |
| Компонування полюсного контакту | 5 NO |
| Країна виробник | Франція |
| Максимальна робоча швидкість | 180 цикл/хв |
| Маса нетто | 0.58 кг |
| Межі напруги ланцюга керування | 0,1...0,25 Uc (-40-70 °C):випадання ПОСТІЙНИЙ СТРУМ | 0.7...1.25 Uc (-40-60 °C):робочий ПОСТІЙНИЙ СТРУМ | 1...1.25 Uc (60-70 °C):робочий ПОСТІЙНИЙ СТРУМ |
| Механічна зносостійкість | 30 мільйонів циклів |
| Механічна стійкість | удари реле керування розімкнене: 10 Гн протягом 11 мс відповідно до МЕК 60068-2-27 | удари реле керування замкнене: 15 Гн за 11 мс відповідно до МЕК 60068-2-27 | вібрації реле керування розімкнене: 2 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 | вібрації реле керування замкнене: 4 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 |
| Мінімальна напруга перемикання | 17 В |
| Мінімальний струм перемикання | 5 мА |
| Момент затягування | 1.2 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | 1.2 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | 1.2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | рейка | пластина |
| Назва пристрою | CAD |
| Назва продукту | TeSys CAD |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1 |
| Номінальний струм запобіжника | 10 А gG відповідно до МЕК 60947-5-1 |
| Опір ізоляції | > 10 МОм |
| Постійний коефіцієнт часу | 28 мс |
| Пускова потужність [Вт] | 5.4-5.4 В (на 20 °C) |
| Робоча температура навколишнього середови | -40-60 °C | 60-70 °C зі зниженням |
| Робочий час | 53...72 мс котушка під напругою і замикання НЗ | 16...24 мс знеструмлення котушки і розмикання НЗ |
| Сертифікація виробу | CB | CCC | UL | CSA | EAC | CE | UKCA |
| Стандарти | МЕК 60947-5-1 | GB/T 14048.5 | UL 60947-5-1 | CSA C22.2 № 60947-5-1 | JIS C8201-5-1 |
| Ступінь захисту | IP2x Передня панель відповідно до VDE 0106 |
| Температура навколишнього повітря для збер | -60-80 °C |
| Тип виробу або компоненту | реле управління |
| Тип схеми керування | Постійний струм стандартний |
| Утримувана споживана потужність [Вт] | 5.4-5.4 В на 20 °C |
| Час не перекриття контактів | 1.5 мс при ввімкненні живлення між NC та NO контактом | 1.5 мс при знеструмленні між NC та NO контактом |
| Ширина | 45 мм |
| Штрих-код | b3389110406641 |
