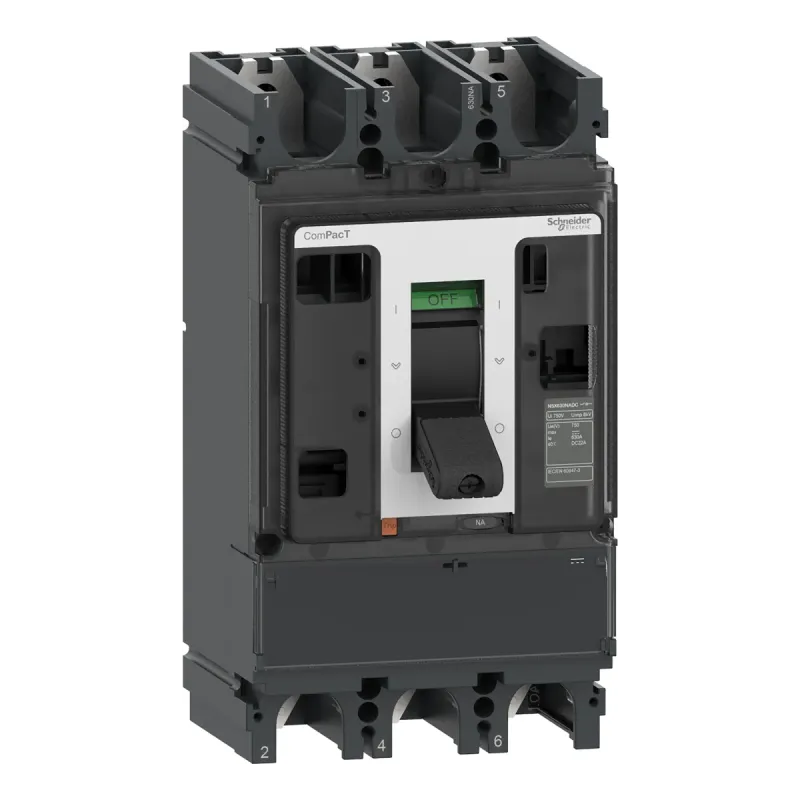

ТОПВИМИКАЧ-РОЗ'ЄДНУВ NSX630NA 3P 630A DC
- Виробник: Schneider Electric
- Модель: C633630DS
- В наявності
₴55146.88
Без податку: ₴45955.73
ComPacT NSX630NA DC PV — 4-полюсний вимикач-роз’єднувач. Він використовується для керування та ізоляції електричних розподільних кіл. Необхідний захист вхідної мережі. Робочий струм 640 А при 750 В постійного струму для категорій використання DC-22A. Робоча напруга 750 В постійного струму. Поставляється з різноманітними додатковими функціями та аксесуарами, загальними для автоматичних вимикачів ComPacT NSX. Розміри 185 мм x 255 мм x 110 мм. Відповідає міжнародним стандартам (МЕК 60947), специфікаціям CCC і EAC.
| Specifications | |
|---|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 7.5 кА тільки вимикач-роз'єднувач |
| [Icw] номінальний короткочасно допустимий ст | 7.5 кА впродовж 1 с |
| [Ie] номінальний робочий струм | DC-22A: 630 А ПОСТІЙНИЙ СТРУМ 750 В |
| [In] номінальний струм | 630 А |
| [Ith] умовний тепловий струм у відкритому вик | 630 А на 40 °C |
| [Ue] номінальна робоча напруга | 750 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 750 В ПОСТІЙНИЙ СТРУМ |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19CF-LBDCBL |
| Верхнє з'єднання | фронтальний |
| Видимий розрив | ні |
| Виробник | Schneider Electric |
| Висота | 255 мм |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-3 |
| Глибина | 110 мм |
| Електрична зносостійкість | 1000 циклів 750 В ПОСТІЙНИЙ СТРУМ In |
| З'єднання з нижньої сторони | фронтальний |
| Індикатор положення контакту | так |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/compactnsxdcuserguide/ |
| Категорія застосування | DC-22A |
| Клас захисту від ураження електричним стру | Клас II |
| Код відключаючої здатності | NA |
| Код сумісності | NSX630 |
| Код УКТЗЕД | 8536508000 |
| Країна виробник | Франція |
| Крок підключення | 45 мм |
| Маса нетто | 6 кг |
| Механічна зносостійкість | 5000 циклів |
| Монтажна опора | задня панель |
| Назва пристрою | NSX630NA DC |
| Назва продукту | ComPacT NSX DC нове покоління |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -25-70 °C |
| Сертифікація виробу | CE | EAC | CCC |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947-1 | МЕК 60947-3 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 conforming to МЕК 62262 |
| Температура навколишнього повітря для збер | -50-85 °C |
| Тип виробу або компоненту | Вимикач-роз'єднувач |
| Тип керування | перемикач |
| Тип мережі | ПОСТІЙНИЙ СТРУМ |
| Ширина | 140 мм |
| Штрих-код | b3606482003521 |
