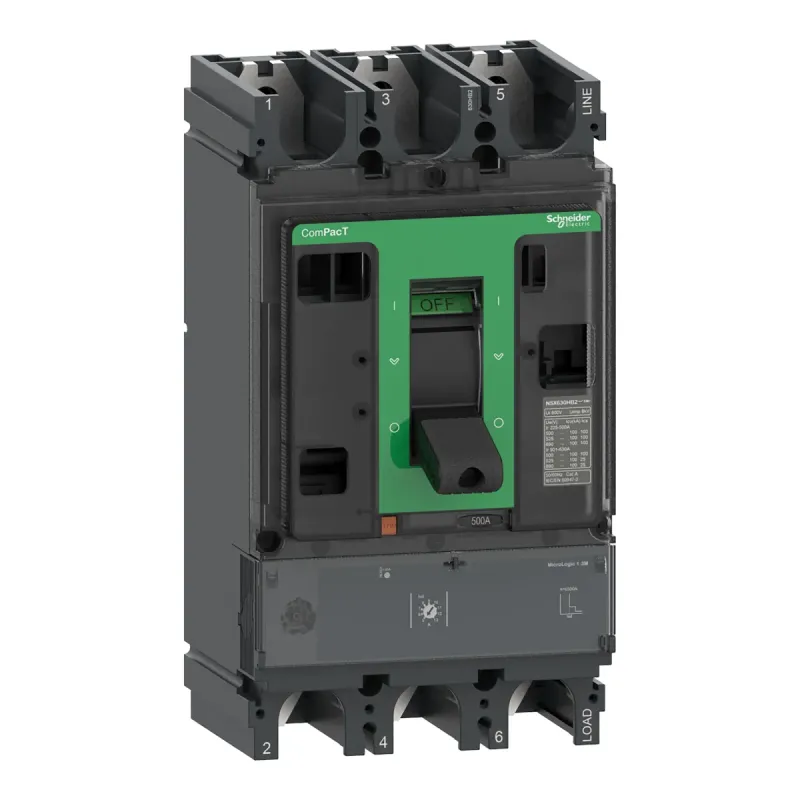

ТОПАВТ.ВИМ. NSX400N 320A 1.3M 3P3D 50kA AC
- Виробник: Schneider Electric
- Модель: C40N31M320
- В наявності
₴80728.87
Без податку: ₴67274.06
АВТОМАТИЧНИЙ ВИМИКАЧ COMPACT NSX400N 50kA 3P3D 320A РОЗЧІПЛЮВАЧ MICROLOGIC 1.3M
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 85 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 42 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 30 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 11 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 10 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [In] номінальний струм | 320 А на 65 °C |
| [Isd] уставки струму спрацювання при коротком | 1600 A | 1920 A | 2440 A | 2560 A | 2880 A | 3200 A | 3520 A | 3840 A | 4160 A |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19CF-LBDCBL |
| Верхнє з'єднання | фронтальний |
| Виробник | Schneider Electric |
| Висота | 255 мм |
| Висота над рівнем моря | 0...2000 m без заниження | 2000 м ... 5000 м зі зниженням |
| Відключаюча здатність | 85 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 42 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 30 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 22 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 10 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА на 480 В змінний струм 50/60 Гц відповідно до UL 508 |
| Відносна вологість | 0-95 % |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Глибина | 110 мм |
| Діапазон уставок захисту від короткого зам | регульований 9 налаштувань |
| Діапазон уставок миттєвого захисту Ii | фіксовані |
| Електрична зносостійкість | 12000 циклів на 440 В In/2 | 6000 циклів на 440 В In | 6000 циклів на 690 В In/2 | 3000 циклів на 690 В In |
| З'єднання з нижньої сторони | фронтальний |
| Захист від витоку струму на землю | відсутній |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/compactnsxuserguide/ |
| Категорія застосування | категорія A |
| Категорія перенапруги | клас II |
| Кількість слотів | 6 слот(и) |
| Клас захисту від ураження електричним стру | Клас II |
| Код відключаючої здатності | N 50 кА 415 В змінний струм |
| Код сумісності | NSX400 |
| Код УКТЗЕД | 8536209000 |
| Країна виробник | Франція |
| Крок підключення | 45 мм |
| Логічна селективність ZSI | відсутній |
| Маса нетто | 6.05 кг |
| Механічна зносостійкість | 15000 циклів |
| Місцева сигналізація | для готовий до роботи миготливий світлодіод (зелений) |
| Монтажна опора | задня панель |
| Монтажне положення | Горизонтальний і вертикальний | плаский ззаду |
| Назва пристрою | NSX400N |
| Назва продукту | ComPacT NSX нове покоління |
| Найменування розчеплювача | MicroLogic 1.3 M |
| Номінал розчеплювача | 320-320 А на 65 °C |
| Область застосування продукту | захист двигуна |
| Опис захищених полюсів | 3D |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -25-70 °C |
| Розсіювана потужність на полюс | 12.29 В |
| Сертифікація виробу | CCC | EAC | морський |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 conforming to МЕК 62262 |
| Температура навколишнього повітря для збер | -50-85 °C |
| Технологія розчеплювача | електронний |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип захисту | S : для Захист від короткого замикання | I : для миттєвий захист від короткого замикання |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Тип регулювання короткочасної витримки час | фіксований |
| Уставка струму миттєвого спрацювання | 4800 A |
| Функції пристрою захисного вимкнення | SI |
| Частота мережі | 50/60 Гц |
| Ширина | 140 мм |
| Штрих-код | b3606482002708 |
