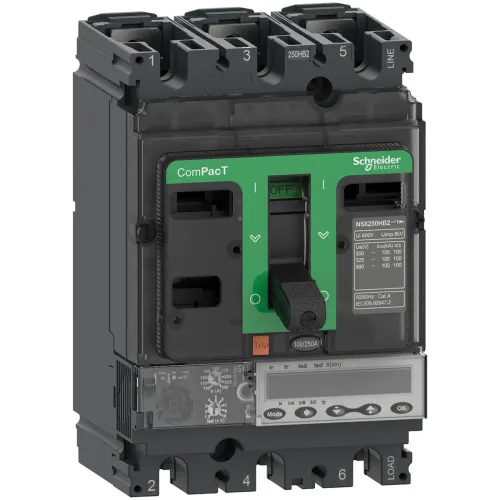

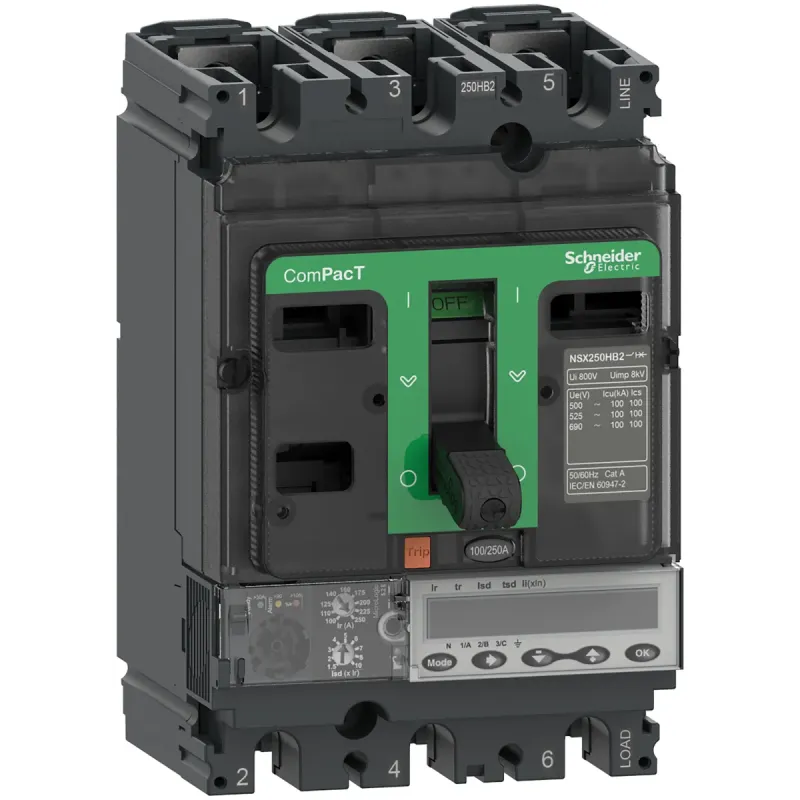

ТОПАВТ.ВИМ. NSX250HB2 160A 5.2E 3P 100kA AC
- Виробник: Schneider Electric
- Модель: C25W35E160
- В наявності
₴106944.36
Без податку: ₴89120.30
АВТОМАТИЧНИЙ ВИМИКАЧ COMPACT NSX250HB2 100kA 3P 160A РОЗЧІПЛЮВАЧ MICROLOGIC 5.2E
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 100 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [In] номінальний струм | 160 А на 40 °C |
| [Isd] уставки струму спрацювання при коротком | 1.5...10 x Ir |
| [tr] регульована уставка часу захисту від пер | 15-400 с на 1.5 x Ir | 0.5-16 с на 6 x Ir | 0.35-11 с на 7.2 x Ir |
| [tsd] діапазон регулювання короткочасної вит | 0-0.4 с I²t=вимкнено | 0.1-0.4 с I²t=вкл |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19CF-LBDCBL |
| Верхнє з'єднання | фронтальний |
| Виробник | Schneider Electric |
| Висота | 161 мм |
| Висота над рівнем моря | 0...2000 m без заниження | 2000 м ... 5000 м зі зниженням |
| Відключаюча здатність | 100 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 100 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відносна вологість | 0-95 % |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Глибина | 86 мм |
| Діапазон тривалої затримки спрацьовування | 63...160 A |
| Діапазон уставок захисту від короткого зам | регульований 9 налаштувань |
| Діапазон уставок миттєвого захисту Ii | регульований |
| Електрична зносостійкість | 20000 циклів на 440 В In/2 | 10000 циклів на 440 В In | 10000 циклів на 690 В In/2 | 5000 циклів на 690 В In |
| З'єднання з нижньої сторони | фронтальний |
| Захист від витоку струму на землю | відсутній |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/compactnsxuserguide/ |
| Категорія застосування | категорія A |
| Категорія перенапруги | клас II |
| Кількість слотів | 5 слот(и) |
| Клас захисту від ураження електричним стру | Клас II |
| Код відключаючої здатності | HB2 100 кА 690 В змінний струм |
| Код сумісності | NSX250 |
| Код УКТЗЕД | 8536209000 |
| Країна виробник | Франція |
| Крок підключення | 35 мм |
| Логічна селективність ZSI | з |
| Маса нетто | 2.4 кг |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | для готовий до роботи миготливий світлодіод (зелений) | для перевантаження LED 105 % Ir (червоний) | для перевантаження LED 90 % Ir (Жовтий) |
| Монтажна опора | задня панель |
| Монтажне положення | Горизонтальний і вертикальний | плаский ззаду |
| Назва пристрою | NSX250HB2 |
| Назва продукту | ComPacT NSX нове покоління |
| Найменування розчеплювача | MicroLogic 5.2 E |
| Налаштування тривалої витримки часу | регульований |
| Номінал розчеплювача | 160-160 А на 40 °C |
| Область застосування продукту | Розподіл |
| Обмін данними | журнали і таблиці подій з відмітками часу | миттєві значення та за запитом | індикатори технічного обслуговування | якість електроенергії | струм споживання та потужність | налаштування захисту та аварійної сигналізації | вимірювання енергії | максиметри/мініметри |
| Опис захищених полюсів | 3D |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -25-70 °C |
| Розсіювана потужність на полюс | 7.17 В |
| Сертифікація виробу | CCC | морський | EAC |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 conforming to МЕК 62262 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Технологія розчеплювача | електронний |
| Тип вимірювання | лічильник енергії |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип дисплея | LCD дісплей |
| Тип захисту | L : для захист від перевантаження (тривалий час) | S : для Захист від короткого замикання | I : для миттєвий захист від короткого замикання |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Тип регулювання короткочасної витримки час | регульований 5 налаштувань |
| Уставка струму Ir захисту з тривалою витримк | регульоване 9 налаштувань |
| Уставка струму миттєвого спрацювання | 1.5...15 x In |
| Функції пристрою захисного вимкнення | LSI |
| Частота мережі | 50/60 Гц |
| Ширина | 105 мм |
| Штрих-код | b3606482002272 |
