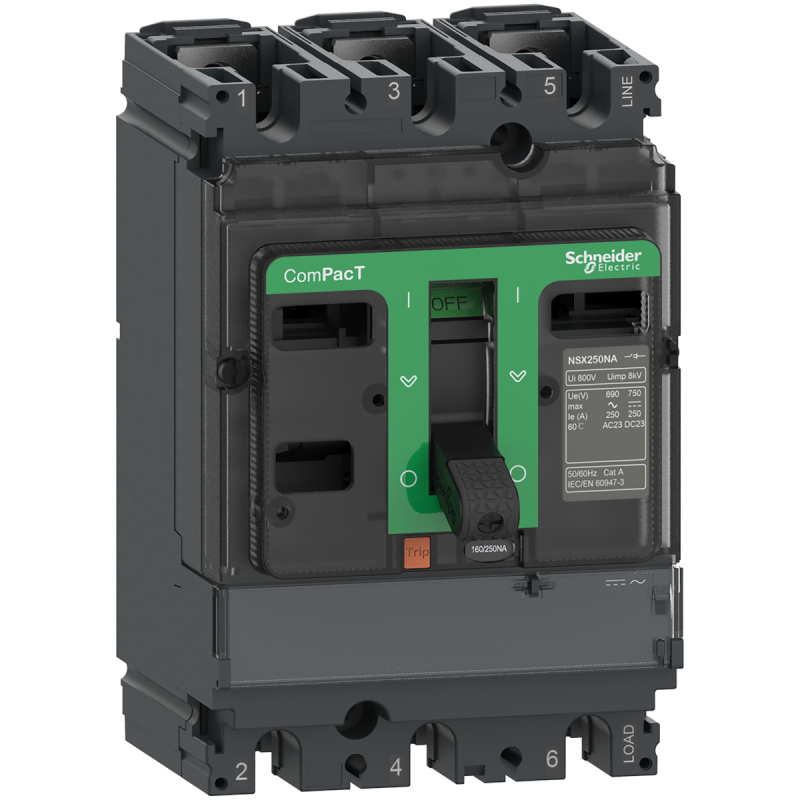

ТОПВИМИКАЧ-РОЗ'ЄДНУВ NSX250NA 3P 250A AC
- Виробник: Schneider Electric
- Модель: C253250S
- В наявності
₴33340.32
Без податку: ₴27783.60
ComPacT NSX250NA — 3-полюсний вимикач-роз’єднувач. Він використовується для керування та ізоляції електричних розподільних кіл. Необхідний захист вхідної мережі. Робочий струм 250 А при 415 В змінного струму 50/60 Гц для категорій використання AC22A та AC23A. Робоча напруга 690В змінного струму 50/60 Гц. Поставляється з різноманітними додатковими функціями та аксесуарами, загальними для автоматичних вимикачів ComPacT NSX. Розміри 105 мм x 161 мм x 86 мм. Відповідає міжнародним стандартам (МЕК 60947), CCC, EAC і морським специфікаціям.
| Specifications | |
|---|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 330 кА із захисним вимикачем перед входом | 4.9 кА тільки вимикач-роз'єднувач |
| [Icw] номінальний короткочасно допустимий ст | 3.5 кА впродовж 1 с | 3.5 кА впродовж 3 с | 1.35 кА впродовж 20 с |
| [Ie] номінальний робочий струм | AC-22A: 250 А змінний струм 50/60 Гц 220...690 В | AC-23A: 250 А змінний струм 50/60 Гц 220...690 В | DC-22A: 250 А ПОСТІЙНИЙ СТРУМ 250 В 1 полюс | DC-22A: 250 А ПОСТІЙНИЙ СТРУМ 500 В 2 полюси послідовно | DC-23A: 250 А ПОСТІЙНИЙ СТРУМ 250 В 1 полюс | DC-23A: 250 А ПОСТІЙНИЙ СТРУМ 500 В 2 полюси послідовно | DC-22A: 250 А ПОСТІЙНИЙ СТРУМ 750 В 3 послідовно з'єднані полюси | DC-23A: 250 А ПОСТІЙНИЙ СТРУМ 750 В 3 послідовно з'єднані полюси |
| [In] номінальний струм | 250 А |
| [Ith] умовний тепловий струм у відкритому вик | 250 А на 50 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц | 750 В ПОСТІЙНИЙ СТРУМ 3 послідовно з'єднані полюси | 500 В ПОСТІЙНИЙ СТРУМ 2 полюси послідовно | 250 В ПОСТІЙНИЙ СТРУМ 1 полюс |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19CF-LBDCBL |
| Верхнє з'єднання | фронтальний |
| Видимий розрив | ні |
| Виробник | Schneider Electric |
| Висота | 161 мм |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-3 |
| Глибина | 86 мм |
| Електрична зносостійкість | AC-22A: 15000 циклів 440 В змінний струм 50/60 Гц In/2 | AC-23A: 15000 циклів 440 В змінний струм 50/60 Гц In/2 | AC-22A: 7500 циклів 440 В змінний струм 50/60 Гц In | AC-23A: 7500 циклів 440 В змінний струм 50/60 Гц In | AC-22A: 6000 циклів 690 В змінний струм 50/60 Гц In/2 | AC-23A: 6000 циклів 690 В змінний струм 50/60 Гц In/2 | AC-22A: 3000 циклів 690 В змінний струм 50/60 Гц In | AC-23A: 3000 циклів 690 В змінний струм 50/60 Гц In | DC-22A: 10000 циклів 250 В ПОСТІЙНИЙ СТРУМ In/2 (1 полюс) |
| З'єднання з нижньої сторони | фронтальний |
| Індикатор положення контакту | так |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/compactnsxuserguide/ |
| Категорія застосування | AC-22A | AC-23A | DC-22A | DC-23A |
| Клас захисту від ураження електричним стру | Клас II |
| Код відключаючої здатності | NA |
| Код сумісності | NSX250 |
| Код УКТЗЕД | 8536508000 |
| Країна виробник | Польща |
| Крок підключення | 35 мм |
| Маса нетто | 1.8 кг |
| Механічна зносостійкість | 20000 циклів |
| Монтажна опора | задня панель |
| Назва пристрою | NSX250NA |
| Назва продукту | ComPacT NSX нове покоління |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -25-70 °C |
| Сертифікація виробу | CE | EAC | CCC |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947-1 | МЕК 60947-3 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 conforming to МЕК 62262 |
| Температура навколишнього повітря для збер | -50-85 °C |
| Тип виробу або компоненту | Вимикач-роз'єднувач |
| Тип керування | перемикач |
| Тип мережі | змінний струм | ПОСТІЙНИЙ СТРУМ |
| Частота мережі | 50/60 Гц |
| Ширина | 105 мм |
| Штрих-код | b3606481999276 |
