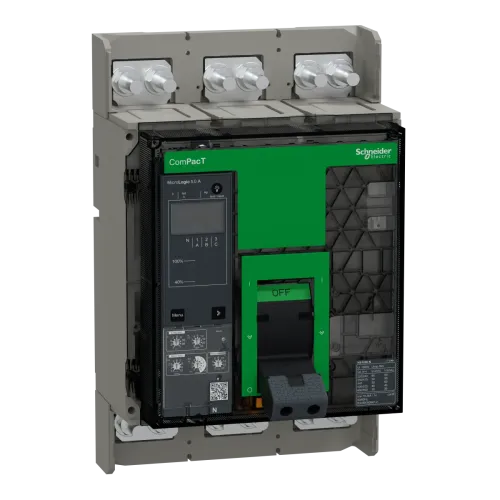

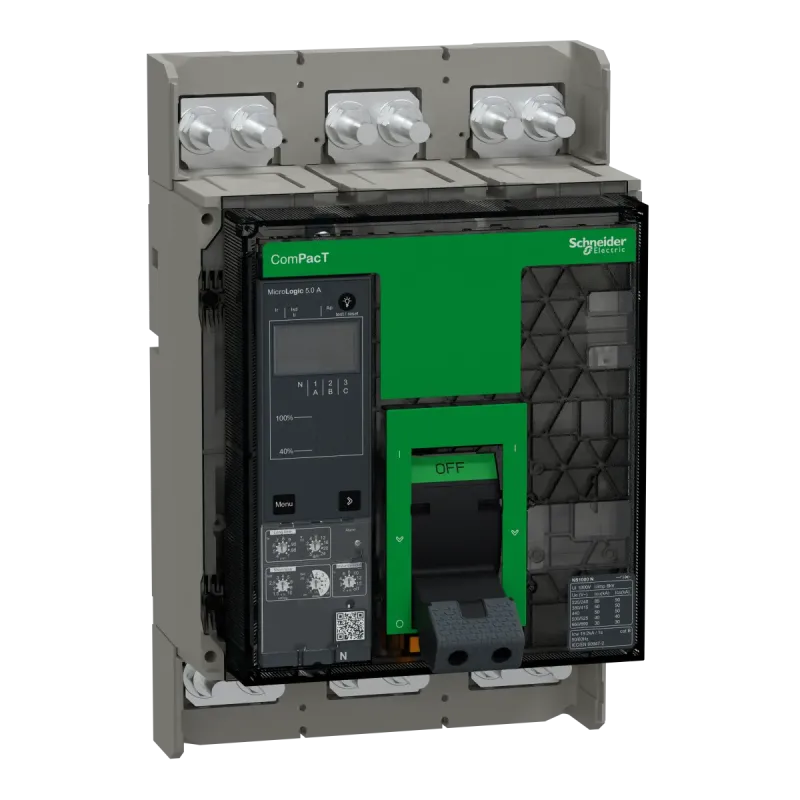

ТОПАВТ.ВИМ.COMPACT NS1000 N 3P ФІКС ML5A ПП
- Виробник: Schneider Electric
- Модель: C100N35AFM
- В наявності
₴199996.99
Без податку: ₴166664.16
Circuit breaker, ComPacT NS1000N, 50kA at 415VAC, 3P, fixed, manually operated, MicroLogic 5.0A control unit, 1000A
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 50 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 40 кА на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 30 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Icw] номінальний короткочасно допустимий ст | 19.2 кА 1 с відповідно до МЕК 60947-2 |
| [In] номінальний струм | 1000 А на 50 °C |
| [Isd] уставки струму спрацювання при коротком | 1.5...10 x Ir |
| [tr] регульована уставка часу захисту від пер | 12.5-600 с на 1.5 x Ir | 0.5-24 с на 6 x Ir | 0.7-16.6 с на 7.2 x Ir |
| [tsd] діапазон регулювання короткочасної вит | 0.1-0.4 с I²t=вкл | 0-0.4 с I²t=вимкнено |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| COS | 19CF-LBDCBH |
| Верхнє з'єднання | фронтальний |
| Виробник | Schneider Electric |
| Висота | 327 мм |
| Висота над рівнем моря | 0...2000 m без заниження | 2000 м ... 5000 м зі зниженням |
| Відключаюча здатність | 85 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 40 кА Icu на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 30 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відносна вологість | 0-95 % |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Втрати потужності | 22 В |
| Глибина | 147 мм |
| Діапазон тривалої затримки спрацьовування | 0,4...1 x In |
| Діапазон уставок захисту від короткого зам | регульований 9 налаштувань |
| Діапазон уставок миттєвого захисту Ii | регульований |
| Електрична зносостійкість | 2000 циклів на 690 В In | 4000 циклів на 690 В In/2 | 5000 циклів на 440 В In | 6000 циклів на 440 В In/2 |
| З'єднання з нижньої сторони | фронтальний |
| Захист від витоку струму на землю | відсутній |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/compact_ns_modbus_communication_guide/ |
| Категорія застосування | категорія B |
| Код відключаючої здатності | N 50 кА 415 В змінний струм |
| Код сумісності | NS1000 |
| Код УКТЗЕД | 8536209000 |
| Компонування допоміжного контакту | 1 нормально відкритий/закритий контакт |
| Країна виробник | Франція |
| Крок підключення | 70 мм |
| Логічна селективність ZSI | з |
| Маса нетто | 14 кг |
| Механічна зносостійкість | 10000 циклів |
| Місцева сигналізація | для індикація несправності 4 світлодіоди (червоний) | для перевантаження 1 СВІТЛОДІОД (жовтий) |
| Монтажна опора | задня панель |
| Назва продукту | ComPacT NS нове покоління |
| Найменування розчеплювача | MicroLogic 5.0 A |
| Налаштування тривалої витримки часу | регульоване 9 налаштувань |
| Номінал розчеплювача | 1000-1000 А на 50 °C |
| Область застосування продукту | Розподіл |
| Опис захищених полюсів | 3D |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -25-70 °C |
| Сертифікація виробу | IECEE CB Scheme |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947-2 |
| Ступінь забруднення | 3 відповідно до МЕК 60947 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 conforming to EN 50102 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Теплова пам'ять | 20 млн. |
| Технологія розчеплювача | електронний |
| Тип вимірювання | амперметр |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип дисплея | LCD дісплей |
| Тип захисту | L : для захист від перевантаження (тривалий час) | S : для Захист від короткого замикання | I : для миттєвий захист від короткого замикання |
| Тип керування | з ручним керуванням |
| Тип мережі | змінний струм |
| Тип регулювання короткочасної витримки час | регульований |
| Уставка струму Ir захисту з тривалою витримк | регульоване 9 налаштувань |
| Уставка струму миттєвого спрацювання | вимкнути | 2...15 x In |
| Функції пристрою захисного вимкнення | LSI |
| Частота мережі | 50/60 Гц |
| Ширина | 210 мм |
| Штрих-код | b3606482097797 |
