ТОПЦИФР.16ВИХ.ТРАНЗ.ДЖЕРЕЛО 0,5А
- Виробник: Schneider Electric
- Модель: BMXDDO1602
- В наявності
₴13473.91
Без податку: ₴11228.26

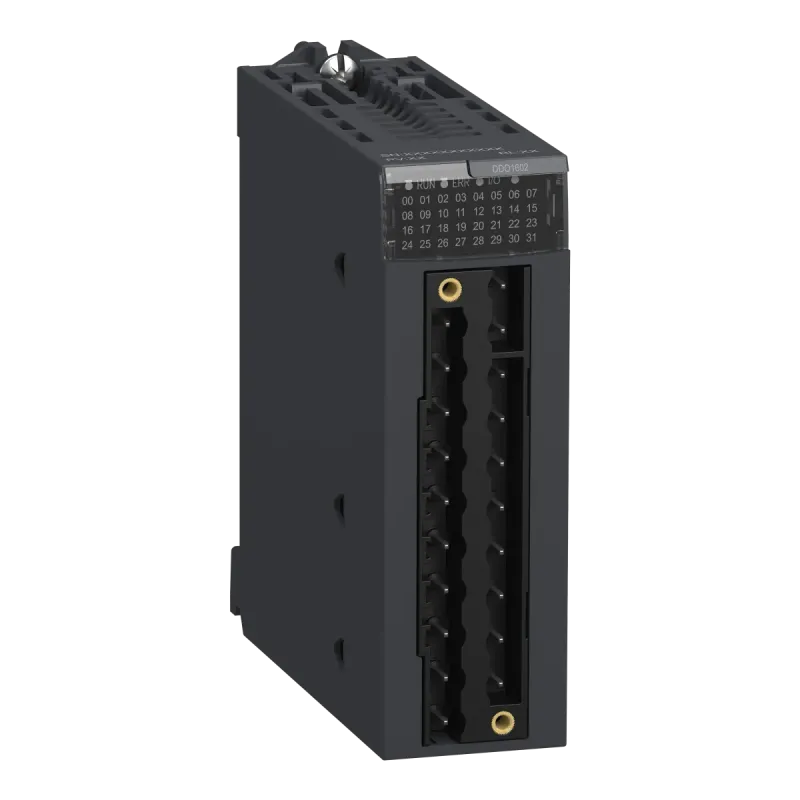

Цей модуль дискретного виведення є частиною модулів Modicon X80. Він має 16 транзисторних захищених виходів, 24 В постійного струму. Цей модуль підключається через 20-контактну знімну клемну колодку. Він займає один слот на стійці та має корпус, який забезпечує ступень захисту електроніки IP 20.
| Specifications | |
|---|---|
| 360 view | https://visuals.se.com/BMXDDO1602_360/20231018T1618/360 |
| COS | 19PR-INDACO |
| Виробник | Schneider Electric |
| Висота над рівнем моря | 0...2000 m | 2000...5000 m з коефіцієнтом зниження |
| Вібростійкість | 3 gn |
| Відносна вологість | 5-95 % на 55-55 °C без конденсату |
| Директиви | 2014/35 / ЄС - директива про низьку напругу | 2014/30 / ЄС - електромагнітна сумісність |
| Електрична міцність ізоляції | 1500 В змінний струм на 50/60 Гц 1 хвилина, вивід заземлення | 1500 В змінний струм на 50/60 Гц 1 хвилина, вихідна/внутрішня логічна схема |
| Запаралелювання виходів | так: максимум 2 |
| Захист від зворотної полярності | зворотний вмонтований діод |
| Захист від коротких замикань виходу | із зовнішнім запобіжником 2 А |
| Захист від перевантаження на виході | з електронним автоматичним вимикачем 1,5 В < Id < 2 В | з обмежувачем струму |
| Захист від перенапруги на виході | з транзисторним діодом |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=HRB62666 |
| Кількість дискретних виходів | 16 відповідно до МЕК 61131-2 |
| Код УКТЗЕД | 8538909100 |
| Країна виробник | Індонезія |
| Логіка дискретного виходу | позитивний |
| Максимальне навантаження лампи розжарюван | 6 В |
| Максимальне просідання напруги | <1.2 В у стані 1 |
| Максимальний струм витоку | 0.5 мА на стан 0 |
| Максимальний струм на модуль | 10 А |
| Маса нетто | 0.12 кг |
| Мінімальне спотворення ширини імпульсу/тре | IP20 |
| Напруга дискретного виходу | 24 В 19...30 В постійного струму |
| Омічний імпеданс навантаження | > 48 Ом |
| Опір ізоляції | > 10 МОм 500 В DC |
| Порогова напруга виявлення | < 14 В постійний струм преактуатор несправність | > 18 В постійний струм преактуатор в стані 0 |
| Робоча температура навколишнього середови | 0-60 °C |
| Розсіювана потужність [Вт] | 4 В |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) модуль працює (RUN) | 1 світлодіод на канал (Зелений) діагностика каналу | 1 світлодіод (Червоний) помилка модуля (ERR) | 1 світлодіод (Червоний) вхід/вихід модуля |
| Середній час між відмовами | 410000 Гн |
| Споживання типового струму | 79 мА на 3.3 В постійний струм |
| Струм дискретного виходу | 0.5 A |
| Струм на канал | 0.625 А |
| Температура навколишнього повітря для збер | -40-85 °C |
| Тип виробу або компоненту | модуль дискретних виходів |
| Тип дискретного виходу | напівпровідниковий |
| Тип захисту | зовнішній запобіжник захист від зворотної полярності | захист від короткого замикання | захист від перевантаження | захист від перенапруги |
| Ударостійкість | 30 gn |
| Час відгуку на виході | 1,2 мс |
| Частота перемикання | 0.5/LI² Гц |
| Штрих-код | b3595863910469 |
