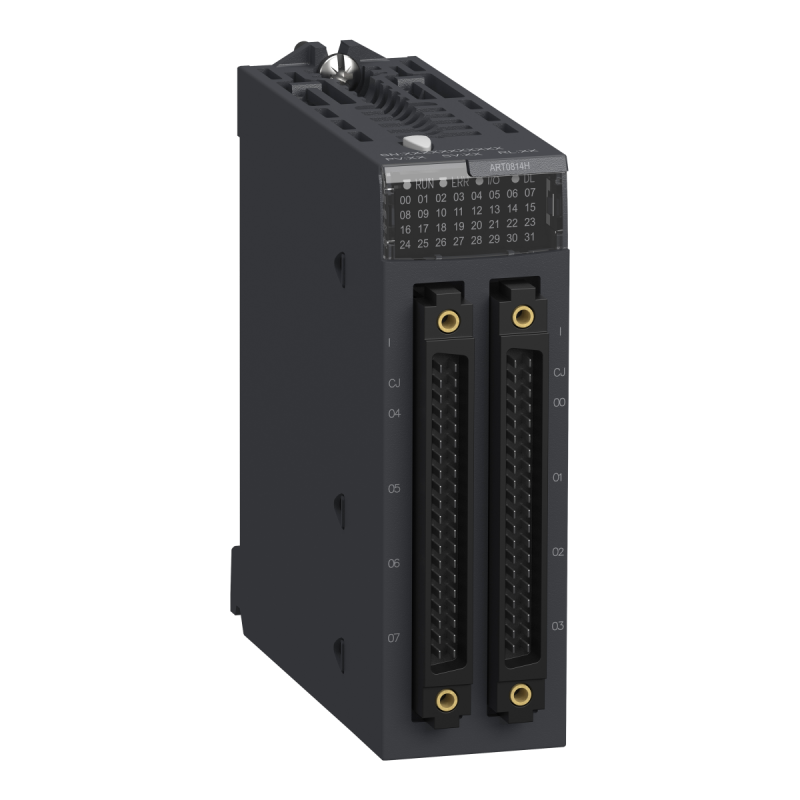

ТОПH АНАЛ 8 TC/RTD ІЗОЛ ВХІД
- Виробник: Schneider Electric
- Модель: BMXART0814H
- В наявності
₴65450.36
Без податку: ₴54541.97
H АНАЛ 8 TC/RTD ІЗОЛ ВХІД
| Specifications | |
|---|---|
| COS | 19PR-INDACO |
| Аналогово-цифрове перетворення | сигма-дельта 16 біт |
| Виробник | Schneider Electric |
| Висота над рівнем моря | 0...2000 m | 2000...5000 m з коефіцієнтом зниження |
| Вібростійкість | 3 gn |
| Відмова диференційного режиму | 60 дБ 50/60 Гц |
| Відносна вологість | 5-95 % на 55-55 °C без конденсату |
| Відхилення температури | 25 ppm/°C 400 Ом | 25 ppm/°C 4000 Ом | 25 ppm/°C Ni 1000 | 25 ppm/°C термопара B | 25 ppm/°C термопара E | 25 ppm/°C термопара J | 25 ppm/°C термопара K | 25 ppm/°C термопара L | 25 ppm/°C термопара N | 25 ppm/°C термопара R | 25 ppm/°C термопара S | 25 ppm/°C термопара T | 25 ppm/°C термопара U | 30 ppm/°C +/- 1.28 В | 30 ppm/°C +/- 160 мВ | 30 ppm/°C +/- 320 мВ | 30 ppm/°C +/- 40 мВ | 30 ppm/°C +/- 640 мВ | 30 ppm/°C +/- 80 мВ | 30 ppm/°C Cu 10 | 30 ppm/°C Ni 100 | 30 ppm/°C Pt 100 | 30 ppm/°C |
| Вхідний рівень | низький рівень |
| Директиви | 2014/35 / ЄС - директива про низьку напругу | 2014/30 / ЄС - електромагнітна сумісність |
| Допустима перенапруга на входах | +/- 7.5 V +/- 1.28 В | +/- 7.5 V +/- 160 мВ | +/- 7.5 V +/- 320 мВ | +/- 7.5 V +/- 40 мВ | +/- 7.5 V +/- 640 мВ | +/- 7.5 V +/- 80 мВ |
| Електричне з'єднання | 40 способів 2 роз'єми |
| Заглушення синфазних сигналів | 120 дБ 50/60 Гц |
| Захисна обробка | конформне покриття |
| Ізоляція входу і виходу | ізольований |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=HRB62666 |
| Кількість аналогових входів | 8 |
| Код УКТЗЕД | 8538909100 |
| Компенсація холодного спаю | зовнішній за допомогою датчика Pt100 |
| Конкретне застосування виробу | для важких умов експлуатації |
| Країна виробник | Франція |
| Максимальне значення конвертації | +/- 100 % 400 Ом | +/- 100 % 4000 Ом | +/- 102.5 % +/- 1.28 В | +/- 102.5 % +/- 160 мВ | +/- 102.5 % +/- 320 мВ | +/- 102.5 % +/- 40 мВ | +/- 102.5 % +/- 640 мВ | +/- 102.5 % +/- 80 мВ |
| Максимальний опір дроту | 20 Ом 2 дроти Cu 10 | 20 Ом 2 дроти Ni 100 | 20 Ом 2 дроти Pt 100 | 20 Ом 3 дроти Cu 10 | 20 Ом 3 дроти Ni 100 | 20 Ом 3 дроти Pt 100 | 200 Ом 2 дроти Ni 1000 | 200 Ом 2 дроти Pt 1000 | 200 Ом 3 дроти Ni 1000 | 200 Ом 3 дроти Pt 1000 | 50 Ом 4 дроти Cu 10 | 50 Ом 4 дроти Ni 100 | 50 Ом 4 дроти Pt 100 | 500 Ом 4 дроти Ni 1000 | 500 Ом 4 дроти Pt 1000 |
| Маса нетто | 0.165 кг |
| Мінімальне спотворення ширини імпульсу/тре | IP20 |
| Номінальна тривалість циклу зчитування | 400 мс з температурним датчиком | 200 мс з термопарою |
| Повторне калібрування | внутрішній |
| Похибка вимірювання | +/- 0.7 °C Ni 1000 25 °C | +/- 2.1 °C Ni 100 25 °C | +/- 2.1 °C Pt 100 25 °C | +/- 2.1 °C Pt 1000 25 °C | +/- 2.7 °C термопара U 25 °C | +/- 2.8 °C термопара J 25 °C | +/- 3 °C термопара L 25 °C | +/- 3.2 °C термопара R 25 °C | +/- 3.2 °C термопара S 25 °C | +/- 3.5 °C термопара B 25 °C | +/- 3.7 °C термопара E 25 °C | +/- 3.7 °C термопара K 25 °C | +/- 3.7 °C термопара N 25 °C | +/- 3.7 °C термопара T 25 °C | +/- 4 °C Cu 10 25 °C | 0.05 % повної шкали +/- 1.28 В 25 °C | 0.05 % повної шкали +/- |
| Робоча температура навколишнього середови | -25-70 °C |
| Роздільна здатність аналогового входу | 15 bits + знак |
| Роздільна здатність вимірювального прилад | 0.1 °C Cu 10 | 0.1 °C Ni 100 | 0.1 °C Ni 1000 | 0.1 °C Pt 100 | 0.1 °C Pt 1000 | 0.1 °C термопара B | 0.1 °C термопара E | 0.1 °C термопара J | 0.1 °C термопара K | 0.1 °C термопара L | 0.1 °C термопара N | 0.1 °C термопара R | 0.1 °C термопара S | 0.1 °C термопара T | 0.1 °C термопара U | 1280/2exp14 мВ +/- 1.28 В | 160/2exp14 мВ +/- 160 мВ | 320/2exp14 мВ +/- 320 мВ | 40/2exp14 мВ +/- 40 мВ | 12,5 мОм 400 Ом | 125 мОм 4000 Ом | 640/2exp14 мВ +/- 640 мВ | 80/2exp14 мВ +/- 80 мВ |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) RUN | 1 світлодіод на канал (Зелений) діагностика каналу | 1 світлодіод (Червоний) ERR | 1 світлодіод (Червоний) I/O |
| Середній час між відмовами | 900000 Гн |
| Сертифікація виробу | CSA | UL | IEC-Ex | CE | Merchant Navy | RCM | ATEX | EAC |
| Споживання струму | 150 мА на 3.3 В постійний струм | 50 мА на 24 В постійний струм |
| Стандарти | МЕК 61131-2 | МЕК 61000-6-4 | МЕК 61000-6-2 | EN 61010-2-201 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Тип аналогового входу | напруга +/- 1.28 В | напруга +/- 160 мВ | напруга +/- 320 мВ | напруга +/- 40 мВ | напруга +/- 640 мВ | напруга +/- 80 мВ | резистор 400 Ом 2 дроти | резистор 400 Ом 3 дроти | резистор 400 Ом 4 дроти | резистор 4000 Ом 2 дроти | резистор 4000 Ом 3 дроти | резистор 4000 Ом 4 дроти | датчик температури -100...+260 °C Cu 10 | датчик температури -100...+450 °C Pt 100 відповідно до UL/JIS | датчик температури -100...+450 °C Pt 1000 відповідно до UL/JIS | датчик температури -200...+850 °C Pt 100 відпо |
| Тип виробу або компоненту | модуль аналогових входів |
| Тип виявлення | обрив Cu 10 | обрив Ni 100 | обрив Ni 1000 | обрив Pt 100 | обрив Pt 1000 | обрив термопара B | обрив термопара E | обрив термопара J | обрив термопара K | обрив термопара L | обрив термопара N | обрив термопара R | обрив термопара S | обрив термопара T | обрив термопара U |
| Тип фільтрації | цифрова фільтрація першого порядку |
| Ударостійкість | 30 gn |
| Характеристики зовнішнього середовища | газостійкий клас Gx | газостійкий клас 3C4 | пилонепроникний клас 3S4 | стійкий до піску клас 3S4 | солестійкий рівень 2 | стійкий до росту цвілі клас 3B2 | стійкий до грибкових спор клас 3B2 | Небезпечна зона клас I дивізіон 2 |
| Штрих-код | b3595864025315 |
