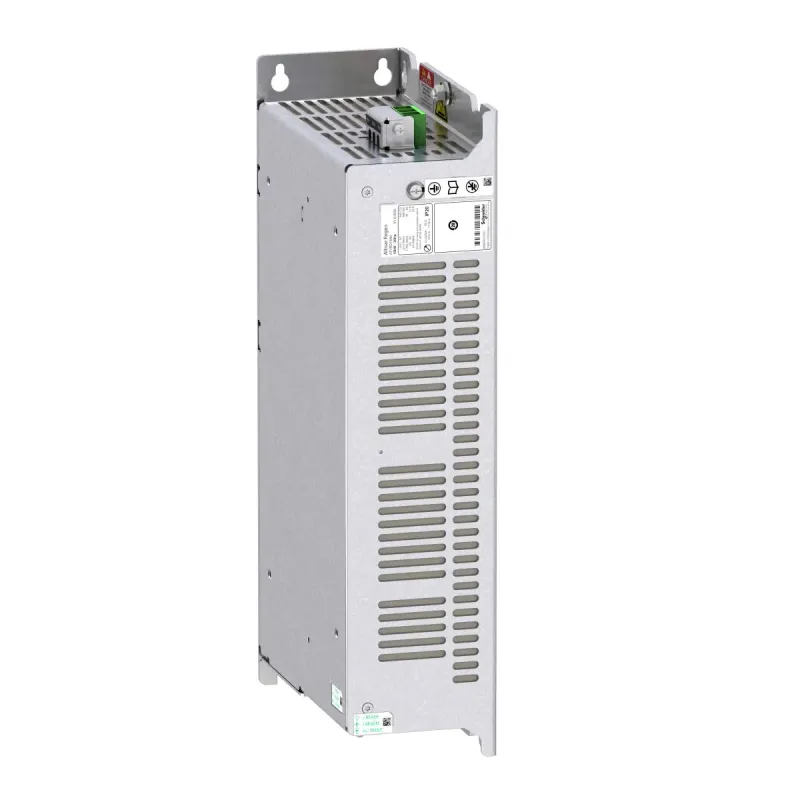

ТОПМОДУЛЬ РЕКУПЕРАЦІЇ 15кВт ДЛЯ ПЧ
- Виробник: Schneider Electric
- Модель: ATVRD15N4
- В наявності
Цей регенеративний блок є опцією для частотних перетворювачів серії Altivar. Він має вбудований фільтр ЕМС, сумісний зі стандартом IEC 61800-3. Його номінальна потужність дорівнює 15 кВт. Основною функцією продукту ATV Regen є надання можливості регенерувати енергію назад у джерело змінного струму. Його ступінь захисту IP20. Його максимальна робоча температура становить 50 °C. Він важить 11,5 кг, а його розміри становлять 105 мм в ширину, 399 мм у висоту і 235 мм у глибину. Він призначений для важких гальмівних завдань, таких як робота з матеріалами, транспортування матеріалів і підйом з легким налаштуванням. Він відповідає міжнародним стандартам IEC 61800-3 і IEC 61800-5-1. Цей пристрій регенерації сумісний з приводами ATV320, ATV340 і ATV900. Товар поставляється в одній упаковці. Його можна встановити як у вертикальному, так і в горизонтальному положенні. Його повністю інтегровано в EcoStruxure Machine від Schneider Electric через DTM. Можна налаштовувати, контролювати та діагностувати приводи ATV320 безпосередньо в програмному забезпеченні SoMachine та SoMove за допомогою того самого блоку програмного забезпечення (DTM). Він екологічно чистий і відповідає таким директивам, як RoHS, WEEE тощо, що стосуються захисту навколишнього середовища.
| Specifications | |
|---|---|
| [Ue] номінальна робоча напруга | 456..778 В ПОСТІЙНИЙ СТРУМ |
| [Us] номінальна напруга живлення | 380..500 В - 15...10 % |
| COS | 19CF-INDDSS |
| Виробник | Schneider Electric |
| Висота | 399 мм |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик | 1000...3000 m зі зменшенням потужності на 1 % на 100 м |
| Вихідний струм | 25.9 A в 380 В ЗМІННИЙ СТРУМ (тривалий) | 23.2 A в 500 В ЗМІННИЙ СТРУМ (тривалий) | 36.5 A в 380 В ЗМІННИЙ СТРУМ (перехідний період 60 с) | 29.7 A в 500 В ЗМІННИЙ СТРУМ (перехідний період 60 с) |
| Вхідна потужність | 13.5 кВт при 380..500 В змінний струм для входи напруги (тривалий) | 20.3 кВт при 380..500 В змінний струм для входи напруги (перехідний період 60 с) |
| Вхідний струм | 31.8 А при 380 В змінний струм для входи напруги (тривалий) | 27.9 А при 500 В змінний струм для входи напруги (тривалий) | 43.1 А при 380 В змінний струм для входи напруги (перехідний період 60 с) | 36.3 А при 500 В змінний струм для входи напруги (перехідний період 60 с) |
| Глибина | 235 мм |
| Електричне з'єднання | управління: знімна гвинтова клемна колодка: 0.5...1.5 мм², AWG 20...AWG 16 (низ) | джерело живлення: знімна гвинтова клемна колодка: 6 мм², AWG 8 (верх) | Шина постійного струму: знімна гвинтова клемна колодка: 6 мм², AWG 8 (низ) |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=NVE88423 |
| Кількість фаз мережі | 3 фази |
| Код УКТЗЕД | 9032890000 |
| Країна виробник | Індонезія |
| Максимальна напруга у ланці постійного стр | 300...880 V ПОСТІЙНИЙ СТРУМ |
| Максимальне падіння напруги при номінально | 3% |
| Маса нетто | 11.5 кг |
| Номінальна потужність [Вт] | 13.5 кВт |
| Область застосування продукту | рекуперація енергії |
| Робоча температура повітря | -10-50 °C без зниження номінальних характеристик | 50-60 °C з коефіцієнтом зниження |
| Робоче положення | вертикальне або горизонтальне положення |
| Сертифікація виробу | cUL |
| Спосіб кріплення | гвинтами |
| Стандарти | МЕК 61800-3 | МЕК 61800-5-1 |
| Ступінь забруднення | 2 відповідно до МЕК 61800-5-1 |
| Сумісність серії | Машина Altivar ATV340 | Altivar Machine ATV320 | Altivar Process ATV900 |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | силовий модуль |
| Тип охолодження | вентилятор |
| Характеристики зовнішнього середовища | стійкість до хімічного забруднення клас 3C3 відповідно до МЕК 60721-3-3 | стійкість до пилового забруднення клас 3S2 відповідно до МЕК 60721-3-3 |
| Частота мережі | 45...65 Гц |
| Ширина | 105 мм |
| Штрих-код | b3606481144225 |
