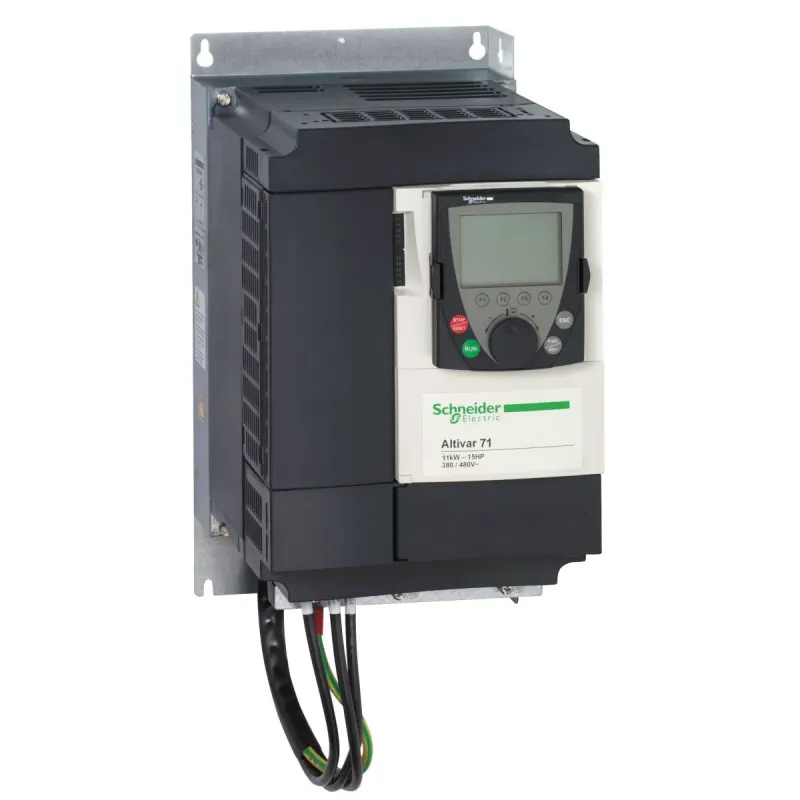

ТОППЕРЕТВ.ЧАСТ.ATV71 ЛІФТ 22кВт 380В
- Виробник: Schneider Electric
- Модель: ATV71LD48N4Z
- В наявності
₴174300.42
Без податку: ₴145250.35
Цей частотний перетворювач Altivar Lift може живити 3-фазні асинхронні та асинхронні двигуни (з датчиком зворотного зв'язку або без нього). Він розроблений з радіатором і має вбудований фільтр ЕМС. Він працює при номінальній напрузі живлення від 380 В до 480 В змінного струму. Цей привод був розроблений спеціально для професіоналів. Він має розширені функції, такі як поетажний контроль, режим ревізії, керування повторним прогоном, прямий доступ до поверху, евакуація за допомогою джерела безперебійного живлення, вимірювання навантаження, відкладена термічна зупинка. Підходить для двигунів потужністю до 22 кВт / 30 кінських сил. Його розміри: ширина 240 мм, висота 550 мм, глибина 230 мм. Цей привод забезпечує точність і довговічність підйомників. Він відповідає стандартам ліфтів EN 12015 і EN 12016 без зовнішнього фільтра. Аксесуари, такі як віддалений графічний дисплейний термінал, простий інструмент завантаження та опції, такі як інтерфейсні плати датчику зворотного зв'язку, карти вводу/виводу, доступні з приводами Altivar Lift.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 380..480 В - 15...10 % |
| COS | 19CF-INDDSS |
| Апаратний інтерфейс | 2-провідний RS 485 для Modbus |
| Виконання | з вбудованим 7-сегментним дисплеєм |
| Виробник | Schneider Electric |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик | 1000...3000 m зі зменшенням струму на 1 % на 100 м |
| Вихідна напруга | <= номінальної напруги живлення |
| Вихідна частота приводу | 0-599 Гц |
| Вібростійкість | 1,5 мм від вершини до вершини (f= 3-13 Гц) відповідно до МЕК 60068-2-6 | 1 gn (f= 13-200 Гц) відповідно до МЕК 60068-2-6 |
| Відносна вологість | 5-95 % без конденсату відповідно до МЕК 60068-2-3 | 5-95 % без крапель води відповідно до МЕК 60068-2-3 |
| Гальмівний крутний момент | 30 % без гальмівного резистора | <= 150 % з гальмівним або підйомним резистором |
| Електрична міцність ізоляції | 3535 В ПОСТІЙНИЙ СТРУМ між заземленням та клемами живлення | 5092 В ПОСТІЙНИЙ СТРУМ між керуванням та клемами живлення |
| Електричне з'єднання | клема, момент затяжки: 2.5 мм², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) | клема, момент затяжки: 50 мм², AWG 1/0 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2 | тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3 | тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4 | 1,2/50 мкс - 8/20 мкс тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5 | тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 | тест на стійкість до перепадів та переривань напруги відповідно до |
| Електромагнітний фільтр | вбудований |
| Живлення | внутрішнє живлення для потенціометра (1..10 кОм): 10,5 В постійний струм +/- 5 %, <10 А, тип захисту: захист від перевантаження та короткого замикання | внутрішнє живлення: 24 В постійний струм (21-27 В), <200 А, тип захисту: захист від перевантаження та короткого замикання |
| Ізоляція | електрична між силовою частиною та системою керування |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EAV64336 |
| Ймовірний струм КЗ [Isc] | 22 кА для 3 фази |
| Кадр даних | RTU для Modbus |
| Кількість адрес | 1-247 для Modbus | 1-127 для CANopen |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 2 |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 7 |
| Кількість фаз мережі | 3 фази |
| Код УКТЗЕД | 9032890000 |
| Компенсація ковзання ротора | придушувані | недоступний при скалярному керуванні U/f(2 чи 5 точок) | автоматичний при будь-якому навантаженні | налаштовуємий |
| Конкретне застосування виробу | підйомний механізм |
| Контур регулювання | регульований ПІ-регулятор |
| Короткочасне перевищення моменту | 170-170 %, +/- 10 % для 60 с | 220-220 %, +/- 10 % для 2 с |
| Країна виробник | Індія |
| Лінійне прискорення і уповільнення | Тип кривої S, U або налаштований | лінійне регулювання окремо від 0.01...9000 с | авторегул.темпу при перевищ.гальмівної здатності |
| Лінійний струм | 50 А для 380 В 3 фази 22 кВт / 30 к.с | 42 А для 480 В 3 фази 22 кВт / 30 к.с |
| Логіка дискретних входів | позитивна логіка (LI6)якщо сконфігуровано як логічний вхід, < 5 В (стан 0) , > 11 В (стан 1) | негативна логіка (LI6)якщо сконфігуровано як логічний вхід, > 16 В (стан 0) , < 10 В (стан 1) | позитивна логіка (LI1...LI5), < 5 В (стан 0) , > 11 В (стан 1) | негативна логіка (LI1...LI5), > 16 В (стан 0) , < 10 В (стан 1) | позитивна логіка (PWR), < 2 В (стан 0) , > 17 В (стан 1) |
| Максимальний струм перемикання | 5 А при 250 В змінний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (R1, R2) | 5 А при 30 В постійний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (R1, R2) | 2 А при 250 В змінний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (R1, R2) | 2 А при 30 В постійний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (R1, R2) |
| Максимальний струм перехідного процесу | 65.3 А для 2 с 3 фази / 22 кВт / 30 к.с |
| Маркування | CE |
| Межі напруги живлення | 323-528 В |
| Метод доступу | ведений CANopen |
| Мінімальний гальмівний опір | 13.3 Ом |
| Мінімальний струм перемикання | 3 мАв24 В постійний струм для конфігурована релейна логіка |
| Місцева сигналізація | для напруга перетворювача частоти 1 СВІТЛОДІОД (червоний) |
| Момент затягування | 12 Н.м, 102,2 дюйм*фунт (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) | 0.6 Н.м (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) |
| Назва пристрою | ATV71 |
| Номінальна частота перемикання | 8 кГц |
| Номінальний вихідний струм | 48 А при 4 кГц 380 В 3 фази 22 кВт / 30 к.с | 40 А при 4 кГц 460 В 3 фази 22 кВт / 30 к.с |
| Опір ізоляції | > 1 мОм 500 В DC за 1 хв н аземлю |
| Опціональний модуль | комунікаційний модуль для Modbus TCP | комунікаційний модуль для Fipio | комунікаційний модуль для Modbus/Uni-Telway | комунікаційний модуль для Modbus Plus | комунікаційний модуль для EtherNet/IP | комунікаційний модуль для DeviceNet | комунікаційний модуль для Profibus DP | комунікаційний модуль для Profibus DP V1 | комунікаційний модуль для Interbus-S | комунікаційний модуль для CC-Link | модуль енкодера | модуль розширення цифр. та аналогових входів/виходів | модуль розширення програмованого |
| Повна потужність | 32.9 кВА при 380 В 3 фази 22 кВт / 30 к.с |
| Помилка лінеаризації | +/- 0,15 % максимального значення (AI1-/Al1+, AI2) | +/- 0.2 % (AO1) |
| Потужність двигуна [к.с.] | 30 к.с, 3 фази при 380..480 В |
| Потужність двигуна [кВт] | 22 кВт, 3 фази при 380..480 В |
| Призначення продукту | синхронні двигуни | асинхронні двигуни |
| Протокол порту обміну даними | CANopen | Modbus |
| Рівень шуму | 59.9 дБ відповідно до 86/188/ЄЕС |
| Робоча температура повітря | -10-50 °C (без зниження номінальних характеристик) |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | пульт 0,1 Гц | аналоговий вхід 0,024/50 Гц |
| Сертифікація виробу | UL | NOM 117 | CSA | C-Tick |
| Спосіб збірки | з тепловідвідним радіатором |
| Стандарти | МЕК 61800-3 середовища 1 категорії C3 | МЕК 60721-3-3 клас 3S2 | МЕК 60721-3-3 клас 3C1 | UL Тип 1 | EN 55011 клас A група 2 | МЕК 61800-3 середовища 2 категорії C3 | МЕК 61800-5-1 | МЕК 61800-3 |
| Ступінь забруднення | 2 відповідно до МЕК 61800-5-1 | 3 відповідно до UL 840 |
| Ступінь захисту | IP20 у верхній частині без глухої пластини на кришці відповідно до МЕК 61800-5-1 | IP20 у верхній частині без глухої пластини на кришці відповідно до МЕК 60529 | IP21 відповідно до МЕК 61800-5-1 | IP21 відповідно до МЕК 60529 | IP41 у верхній частині відповідно до МЕК 61800-5-1 | IP41 у верхній частині відповідно до МЕК 60529 | IP54 в нижній частині відповідно до МЕК 61800-5-1 | IP54 в нижній частині відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип аналогового виходу | AO1 програмно-конфігурована напруга: 0...10 В постійний струм, повний опір: 470 Ом, роздільна здатність: 10 біт | AO1 програмно-конфігурований струм: 0...20 мА, повний опір: 500 Ом, роздільна здатність: 10 біт | AO1 програмно-конфігурована вихідна логіка 10 В 20-20 А |
| Тип аналогового входу | AI2 програмно-конфігурована напруга: 0...10 В постійний струм 24 В макс, повний опір: 30000 Ом, роздільна здатність 11 біт | AI1-/Al1+ біполярна диференційна напруга: +/- 10 В постійний струм 24 В макс, роздільна здатність 11 біт + знак | AI2 програмно-конфігурований струм: 0...20 мА, повний опір: 242 Ом, роздільна здатність 11 біт |
| Тип виробу або компоненту | перетворювач частоти |
| Тип дискретного виходу | конфігурована релейна логіка: (R1A, R1B, R1C) нормально відкритий/закритий - 100000 циклів | конфігурована релейна логіка: (R2A, R2B) нормально відкритий - 100000 циклів |
| Тип дискретного входу | програмований (LI1...LI5)24 В постійна напруга, з ПЛК рівня 1 - 3500 Ом | конфігурується перемикачем (LI6)24 В постійна напруга, з ПЛК рівня 1 - 3500 Ом | конфігурується перемикачем давач PTC (терморезистор) (LI6) - 0-6 датчики - 1500 Ом | вхід безпеки (PWR)24 В постійна напруга - 1500 Ом |
| Тип захисту | захист від перегріву: привод | тепловий захист: привод | коротке замикання між фазами двигуна: привод | обриви вхідної фази: привод | перевантаження по струму між вихідн.фазами та землею: привод | перенапруга у ланці постійного струму: привод | обрив у ланцюзі керування: привод | від перевищення допустимої швидкості: привод | недонапруга в мережі: привод | перенапруга в мережі: привод | від втрати вхідної фази: привод | тепловий захист: двигун | обрив фази двигуна: двигун | відключення живлення: |
| Тип кабелю | без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 90 °C / XLPE/EPR | без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 70 °C / ПВХ | з монтажним комплектом IP21 або IP31 3 дріт(и) Кабель IEC при 40 °C, мідь 70 °C / ПВХ | з монтажним комплектом NEMA тип 1 3 дріт(и) UL 508 кабель при 40 °C, мідь 75 °C / ПВХ |
| Тип конектора | 1 RJ45 (на лицьовій стороні) для Modbus | 1 RJ45 (на терміналі) для Modbus | штекер SUB-D 9 на RJ45 для CANopen |
| Тип поляризації | відсутній повний опір для Modbus |
| Точність | +/- 0.6 % (AI1-/Al1+) для температури 60 °C | +/- 0.6 % (AI2) для температури 60 °C | +/- 1 % (AO1) для температури 60 °C |
| Точність крутного моменту | +/- 5 % в режимі замкненого контуру з енкодером | +/- 15 % в розімкнут. режимі, без зворот. зв'яз. за швидкістю |
| Точність швидкості | +/- 0,01 % від номінальної швидкості в режимі замкненого контуру з енкодером 0,2 Тн до Тн | +/- 10 % від номінального ковзання без зворотного зв'язку по швидкості 0,2 Тн до Тн |
| Тривалість вибірки | 2 мс +/- 0,5 мс (LI6)якщо сконфігуровано як логічний вхід - дискретний вхід(входи) | 2 мс +/- 0,5 мс (LI1...LI5) - дискретний вхід(входи) | 2 мс +/- 0,5 мс (AI1-/Al1+) - аналоговий вхід(входи) | 2 мс +/- 0,5 мс (Al2) - аналоговий вхід(входи) |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Форма керуючої дії асинхронним двигуном | відношення напружене/частота, 2 точки | векторне керування без датчика, 2 точки | векторне керування без датчика, стандартний | скалярне керування (U/f) - енергозбереж, квадрат.U/f | векторне керування з датчиком, стандартний | векторне керування без датчика, ENA (Energy Adaptation System) | відношення напружене/частота, 5 точок |
| Форма керуючої дії синхронним двигуном | векторне керування без давача, стандартне | векторне керування з давачем, стандартне |
| Формат даних | 8 біт, 1 стоп, парна парність для Modbus на лицьовій стороні | 8 біт, непарний, парний або без конфігурованої парності для Modbus на терміналі |
| Час реакції | R1A, R1B, R1C 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів) | R2A, R2B 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів) | AO1 2 мс, відхилення +/- 0,5 мс для аналоговий вихід(ів) | <= 100 мс у режимі сTO (безпечне вимкнення моменту) |
| Частота мережі | 47,5...63 Гц |
| Частота мережі живлення | 50...60 Гц - 5...5 % |
| Частота перемикання | 1..16 кГц регульований |
| Швидкісний діапазон | 1-100 для асинхрониий двигун в розімкнут. режимі, без зворот. зв'яз. за швидкістю | 1-50 для синхронний двигун в розімкнут. режимі, без зворот. зв'яз. за швидкістю | 1-1000 для асинхрониий двигун в режимі замкненого контуру з енкодером |
| Швидкість передачі | 9600 біт/с, 19200 біт/с для Modbus на лицьовій стороні | 4800 біт/с, 9600 біт/с, 19200 біт/с, 38,4 кбіт/с для Modbus на терміналі | 20 кбіт/с, 50 кбіт/с, 125 кбіт/с, 250 кбіт/с, 500 кбіт/с, 1 Мбіт/с для CANopen |
| Штрих-код | b3606480326288 |
