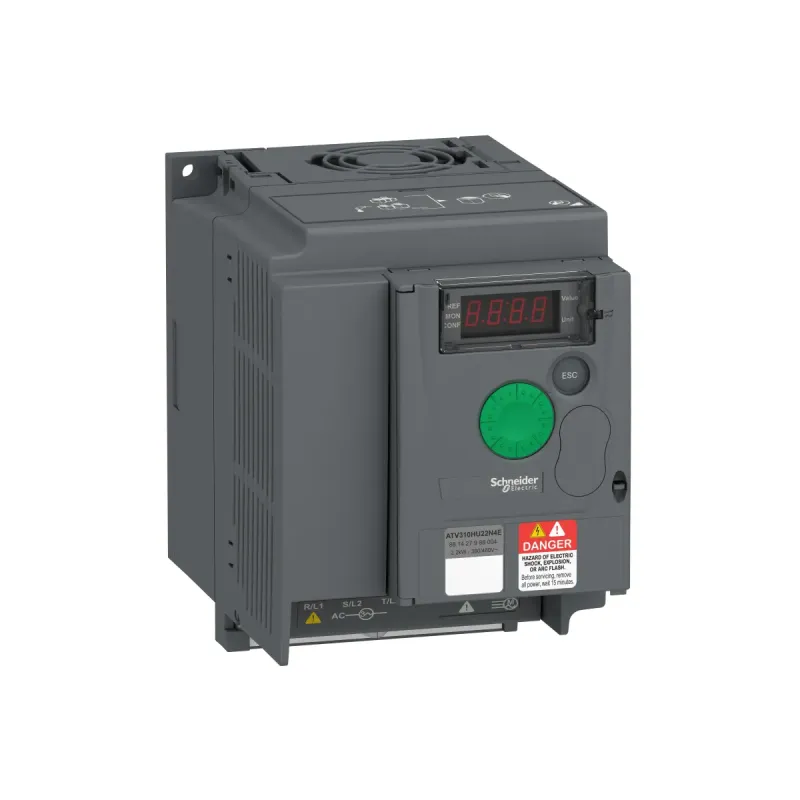

ТОППЕРЕТВОР.ЧАСТОТИ ATV310 2,2кВт 380B IP20
- Виробник: Schneider Electric
- Модель: ATV310HU22N4E
- В наявності
₴26860.20
Без податку: ₴22383.50
Цей привод Easy Altivar 310 є перетворювачем частоти для трифазних асинхронних двигунів. Його ступінь захисту IP20. Він працює з номінальною потужністю до 2,2 кВт/3 кінські сили і номінальною напругою від 380 В до 460 В змінного струму. Завдяки яскравому світлодіодному 4-розрядному дисплею він забезпечує високу читаність основних параметрів. Виявлення недостатнього та перевантаження допомагає захистити вашу установку. Він важить 1,1 кг, а його розміри становлять 105 мм у ширину, 143 мм у висоту та 151 мм у глибину. Цей привод містить функції, які підходять для найпоширеніших застосувань, включаючи текстильні машини, верстати, деревообробні машини, транспортування матеріалів, пакувальні та друкарські машини, керамічні машини.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 380..460 В - 15...10 % |
| 360 view | https://visuals.se.com/ATV310_9999_GHSCT17006/20200510T1234/360 |
| COS | 19CF-INDDSS |
| Апаратний інтерфейс | 2-провідний RS 485 для Modbus |
| Виробник | Schneider Electric |
| Висота | 143 мм |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик |
| Вихідна напруга | 380..460 В трифазний |
| Вихідна частота приводу | 0.5-400 Гц |
| Відносна вологість | 5-95 % без конденсату відповідно до МЕК 60068-2-3 | 5-95 % без крапель води відповідно до МЕК 60068-2-3 |
| Гальмівний крутний момент | до 150 % від номінального моменту двигуна з гальмівним резистором при високій інерційності | до 70 % номінального моменту двигуна без гальмівного резистора |
| Глибина | 151 мм |
| Електричне з'єднання | клема, момент затяжки: 1.5...2.5 мм² (L1, L2, L3, PA/+, PB, U, V, W) |
| Електромагнітна сумісність | тест на стійкість до ел.перехідних процесів/імпульсів - test level: рівень 4 conforming to МЕК 61000-4-4 | тест на стійкість до електростатичного розряду - test level: рівень 3 conforming to МЕК 61000-4-2 | стійкість до наведених збурень - test level: рівень 3 conforming to МЕК 61000-4-6 | тест на стійкість до випромінювання РЧ е/м поля - test level: рівень 3 conforming to МЕК 61000-4-3 | тест на стійкість до перепадів та переривань напруги conforming to МЕК 61000-4-11 | тест на стійкість до пер |
| Електромагнітний фільтр | без фільтра ЕМС |
| Живлення | внутрішнє живлення для потенціометра: 5 В (4.75-5.25 В)постійний струм, <10 мА з захист від перевантаження та короткого замикання | внутрішнє живлення для логічних входів: 24 В (20.4-28.8 В)постійний струм, <100 мА з захист від перевантаження та короткого замикання |
| Ізоляція | електрична між силовою частиною та системою керування |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EAV94277 |
| Ймовірний струм КЗ [Isc] | 5 кА |
| Кадр даних | RTU для Modbus |
| Кількість адрес | 1-247 для Modbus |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 1 |
| Кількість в одному комплекті | комплект з 1 шт |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 4 |
| Кількість фаз мережі | трифазний |
| Код УКТЗЕД | 9032890000 |
| Компенсація ковзання ротора | встановлений на заводі | налаштовуємий |
| Конкретне застосування виробу | прості машини та механізми |
| Короткочасне перевищення моменту | 170-200 % від номінального крутного моменту двигуна |
| Країна виробник | Китай |
| Лінійне прискорення і уповільнення | U | S | лінеаризація від 0...999.9 с |
| Лінійний струм | 8.8 А при 380 В (важкий режим роботи) | 7.2 А при 460 В (важкий режим роботи) |
| Логіка дискретних входів | негативна логіка (прийомник), > 16 В (стан 0) , < 10 В (стан 1) , вхідний повний опір 3,5 кОм | позитивна логіка (джерело), 0...< 5 В (стан 0) , > 11 В (стан 1) |
| Максимальний струм перемикання | 2 А при 250 В змінний струм при індуктивне навантаження cos phi = 0.4 L/R = 7 мс для логічне реле | 2 А при 30 В постійний струм при індуктивне навантаження cos phi = 0.4 L/R = 7 мс для логічне реле | 3 А при 250 В змінний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле | 4 А при 30 В постійний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле |
| Максимальний струм перехідного процесу | 8.3 А впродовж 60 с (важкий режим роботи) |
| максимальный ток в установившемся режиме | 5.5 А важкий режим роботи |
| Маса нетто | 1.1 кг |
| Мінімальний струм перемикання | 5 мА при 24 В постійний струм для логічне реле |
| Момент затягування | 0.8-1 Н.м |
| Назва пристрою | ATV310 |
| Номінальна частота перемикання | 4 кГц |
| Повна потужність | 5.7 кВА при 460 В (важкий режим роботи) |
| Помилка лінеаризації | +/- 0,3 % максимального значення для аналоговий вхід |
| Постійна часу | 20 мс +/- 1 мс для зміни завдання |
| Потужність двигуна [к.с.] | 3 к.с для важкий режим роботи |
| Потужність двигуна [кВт] | 2.2 кВт для важкий режим роботи |
| Призначення продукту | асинхронні двигуни |
| Протокол порту обміну даними | Modbus |
| Рівень шуму | 50 дБ |
| Робоча температура повітря | -10-55 °C Без зниження номінальних характеристик | 55-60 °C знята захисна кришка з верхньої частини перетворювача зі зниженням струму на 2,2 % на °C |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт | пульт 0,1 Гц |
| Розсіювана потужність [Вт] | 75.5 В, at In (важкий режим роботи) |
| Служба обміну даними | читання регістрів зберігання (03) 29 слів | запис 1 регістра (06) 29 слів | запис декількох регістрів (16) 27 слів | читання/запис декількох регістрів (23) 4/4 слова | читати ідентифікацію пристрою (43) |
| Спосіб збірки | з тепловідвідним радіатором |
| Стандарти | МЕК 61800-3 |
| Ступінь забруднення | 2 відповідно до МЕК 61800-5-1 |
| Ступінь захисту | IP20 без глухої пластини у верхній частині | IP40 верх |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип аналогового виходу | AO1 програмно-конфігурована напруга: 0...10 В, повний опір: 470 Ом, роздільна здатність: 8 біт |
| Тип аналогового входу | конфігурований струм AI1 0...20 мА 250 Ом | конфігурована напруга AI1 0...10 В 30 кОм | конфігурована напруга AI1 0...5 В 30 кОм |
| Тип виробу або компоненту | перетворювач частоти |
| Тип гальмування | постійним струмом, <30 с |
| Тип дискретного виходу | логічний вихід LO+, LO- | захищений релейний вихід R1A, R1B, R1C 1 перемикаючий контакт |
| Тип дискретного входу | програмований LI1...LI4 24 В 18...30 В |
| Тип захисту | перенапруга в мережі | недонапруга в мережі | перевантаження по струму між вихідн.фазами та землею | захист від перегріву | коротке замикання між фазами двигуна | від втрати вхідної фази | тепловий захист двигуна i2t |
| Тип конектора | RJ45 (на лицьовій стороні) для Modbus |
| Тип охолодження | вбудований вентилятор |
| Тривалість вибірки | 10 мс для аналоговий вхід | 20 мс, відхилення +/- 1 мс для логічний вхід |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Форма керуючої дії асинхронним двигуном | квадратичне співвідношення напруга/частота | коефіцієнт енергозбереження | векторне керування в розімкнутій системі |
| Характеристики зовнішнього середовища | стійкість до пилового забруднення клас 3S2 відповідно до МЕК 60721-3-3 | стійкість до хімічного забруднення клас 3C3 відповідно до МЕК 60721-3-3 |
| Частота мережі живлення | 50/60 Гц +/- 5 % |
| Частота перемикання | 2..12 кГц регульований |
| Швидкісний діапазон | Січ.20 |
| Швидкість передачі | 4800 біт/с | 9600 біт/с | 19200 біт/с | 38400 біт/с |
| Ширина | 105 мм |
| Штрих-код | b3606480706332 |
