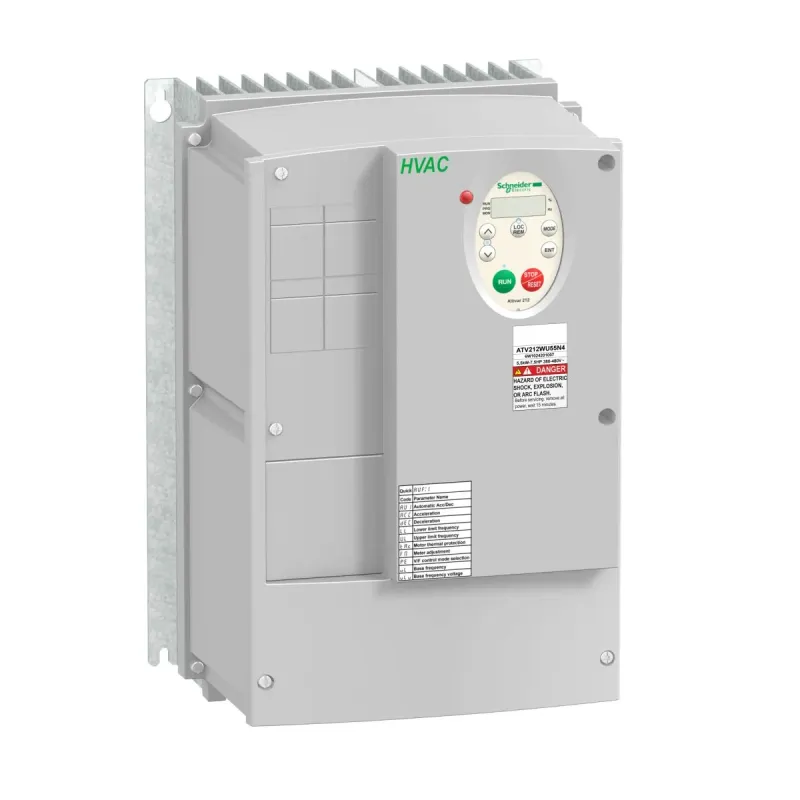

ТОППЕРЕТВОР.ЧАСТОТИ ATV212 3кВт 380B IP55
- Виробник: Schneider Electric
- Модель: ATV212WU30N4
- В наявності
₴56279.06
Без податку: ₴46899.22
ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV212 3кВт 380-480В, IP55, з ЕМС-фільтром кат. C2/C3
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 380..480 В - 15...10 % |
| COS | 19CF-INDDSS |
| How to video | https://youtu.be/qXs2mWXUGsE |
| Апаратний інтерфейс | 2-провідний RS 485 |
| Виробник | Schneider Electric |
| Висота | 340 мм |
| Висота над рівнем моря | 1000...3000 m 2000 м для розподільчої мережі з кутовим заземленням зі зменшенням струму на 1 % на 100 м | <= 1000 m без зниження номінальних характеристик |
| Вихідна напруга | <= номінальної напруги живлення |
| Вихідна частота приводу | 0.5-200 Гц |
| Виявлена мінімальна ширина позначки | IP55 |
| Вібростійкість | 1,5 мм (f= 3-13 Гц) відповідно до МЕК 60068-2-6 | 1 gn (f= 13-200 Гц) відповідно до МЕК 60068-2-8 |
| Відносна вологість | 5-95 % без конденсату відповідно до МЕК 60068-2-3 | 5-95 % без крапель води відповідно до МЕК 60068-2-3 |
| Глибина | 208 мм |
| Електрична міцність ізоляції | 3535 В ПОСТІЙНИЙ СТРУМ між заземленням та клемами живлення | 5092 В ПОСТІЙНИЙ СТРУМ між керуванням та клемами живлення |
| Електричне з'єднання | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES клема 2.5-2.5 мм² / AWG 14 | L1/R, L2/S, L3/T клема 6-6 мм² / AWG 10 |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2 | тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3 | тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4 | 1,2/50 мкс - 8/20 мкс тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5 | тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 | тест на стійкість до перепадів та переривань напруги відповідно до |
| Електромагнітний фільтр | вбудований фільтр ЕМС класу C2 |
| Живлення | внутрішнє живлення для потенціометра (1..10 кОм): 10,5 В постійний струм +/- 5 %, <10 А, тип захисту: захист від перевантаження та короткого замикання | внутрішнє живлення: 24 В постійний струм (21-27 В), <200 А, тип захисту: захист від перевантаження та короткого замикання |
| Ізоляція | електрична між силовою частиною та системою керування |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=S1A53832 |
| Ймовірний струм КЗ [Isc] | 5 кА |
| Кадр даних | RTU |
| Кількість адрес | 1-247 |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 2 |
| Кількість дискретних виходів | 2 |
| Кількість фаз мережі | 3 фази |
| Код УКТЗЕД | 9032890000 |
| Компенсація ковзання ротора | недоступний при скалярному керуванні U/f | автоматичний при будь-якому навантаженні | налаштовуємий |
| Конкретне застосування | система опалення, вентиляції та кондиціювання |
| Конкретне застосування виробу | насоси та вентилятори в системах опалення, вентиляції |
| Контур регулювання | регульований ПІ-регулятор |
| Короткочасне перевищення моменту | 120-120 % від номінального моменту двигуна +/- 10 % для 60 с |
| Країна виробник | Індонезія |
| Лінійне прискорення і уповільнення | автоматичний на основі навантаження | лінійне регулювання окремо від 0.01...3200 с |
| Лінійний струм | 4.9 А при 480 В | 6.2 А при 380 В |
| Логіка дискретних входів | позитивна логіка (джерело) (F, R, RES), <= 5 В (стан 0) , >= 11 В (стан 1) | негативна логіка (прийомник) (F, R, RES), >= 16 В (стан 0) , <= 10 В (стан 1) |
| Максимальний струм перемикання | 5 А при 250 В змінний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (FL, R) | 5 А при 30 В постійний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (FL, R) | 2 А при 250 В змінний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (FL, R) | 2 А при 30 В постійний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (FL, R) |
| Максимальний струм перехідного процесу | 7.9 А для 60 с |
| Максимальний струм у сталому режимі | 7.2 А при 380 В | 7.2 А при 460 В |
| Маркування | CE |
| Маса нетто | 9.65 кг |
| Межі напруги живлення | 323-528 В |
| Мінімальний струм перемикання | 3 мАв24 В постійний струм для конфігурована релейна логіка |
| Місцева сигналізація | для ланка постійного струму під напругою 1 СВІТЛОДІОД (червоний) |
| Момент затягування | 1.3 Н.м, 11.5 дюйм*фунт (L1/R, L2/S, L3/T) | 0.6 Н.м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| Назва пристрою | ATV212 |
| Номінальна частота перемикання | 12 кГц |
| Опір ізоляції | >= 1 мОм 500 В DC за 1 хв |
| Опціональний модуль | комунікаційний модуль для LonWorks |
| Повна потужність | 5.5 кВА при 380 В |
| Помилка лінеаризації | VIA: +/- 0,15 % максимального значення для Вхід | VIB: +/- 0,15 % максимального значення для Вхід | FM: +/- 0.2 % для вихід |
| Потужність двигуна [к.с.] | 4 к.с |
| Потужність двигуна [кВт] | 3 кВт |
| Призначення продукту | асинхронні двигуни |
| Протокол порту обміну даними | BACnet | APOGEE FLN | METASYS N2 | Modbus | LonWorks |
| Рівень шуму | 55 дБ відповідно до 86/188/ЄЕС |
| Робоча температура повітря | -10-40 °C (без зниження номінальних характеристик) | 40-50 °C (з коефіцієнтом зниження) |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | пульт 0,1 Гц | аналоговий вхід 0,024/50 Гц |
| Сертифікація виробу | UL | C-Tick | CSA | NOM 117 |
| Служба обміну даними | читати ідентифікацію пристрою (43) | читання регістрів зберігання (03), максимум 2 слова | запис 1 регістра (06) | запис декількох регістрів (16), максимум 2 слова | моніторинг заборонений | налаштування простою від 0,1 до 100 с |
| Спосіб збірки | з тепловідвідним радіатором |
| Стандарти | МЕК 61800-3 середовища 1 категорії C3 | EN 61800-3 категорія C3 | МЕК 61800-3 | МЕК 61800-3 середовища 2 категорії C1 | МЕК 61800-3 категорія C2 | МЕК 61800-5-1 | EN 55011 клас A група 1 | МЕК 61800-3 середовища 2 категорії C3 | МЕК 61800-3 середовища 2 категорії C2 | МЕК 61800-3 категорія C3 | МЕК 61800-3 середовища 1 категорії C2 | МЕК 61800-3 середовища 1, категорія C1 |
| Ступінь забруднення | 3 відповідно до МЕК 61800-5-1 |
| Ступінь захисту | IP55 відповідно до МЕК 61800-5-1 | IP55 відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип аналогового виходу | FM конфігурована перемикачем напруга 0...10 В постійний струм, повний опір: 7620 Ом, роздільна здатність 10 біт | FM конфігурований перемикачем струм 0...20 мА, повний опір: 970 Ом, роздільна здатність 10 біт |
| Тип аналогового входу | VIA конфігурована перемикачем напруга: 0...10 В постійний струм 24 В макс, повний опір: 30000 Ом, роздільна здатність 10 біт | VIB конфігурована напруга: 0...10 В постійний струм 24 В макс, повний опір: 30000 Ом, роздільна здатність 10 біт | VIB конфігурований датчик PTC: 0...6 вимірів, повний опір: 1500 Ом | VIA конфігурований перемикачем струм: 0...20 мА, повний опір: 250 Ом, роздільна здатність 10 біт |
| Тип виробу або компоненту | перетворювач частоти |
| Тип гальмування | постійним струмом |
| Тип дискретного виходу | конфігурована релейна логіка: (FLA, FLC) нормально відкритий - 100000 циклів | конфігурована релейна логіка: (FLB, FLC) нормально закритий - 100000 циклів | конфігурована релейна логіка: (RY, RC) нормально відкритий - 100000 циклів |
| Тип дискретного входу | F програмований 24 В постійна напруга, з ПЛК рівня 1, повний опір: 4700 Ом | R програмований 24 В постійна напруга, з ПЛК рівня 1, повний опір: 4700 Ом | RES програмований 24 В постійна напруга, з ПЛК рівня 1, повний опір: 4700 Ом |
| Тип захисту | захист від перегріву: привод | тепловий захист: привод | коротке замикання між фазами двигуна: привод | обриви вхідної фази: привод | перевантаження по струму між вихідн.фазами та землею: привод | перенапруга у ланці постійного струму: привод | обрив у ланцюзі керування: привод | від перевищення допустимої швидкості: привод | перенапруга та недонапруга в мережі: привод | недонапруга в мережі: привод | від втрати вхідної фази: привод | тепловий захист: двигун | обрив фази двигуна: двигун | з дава |
| Тип кабелю | без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 90 °C / XLPE/EPR | без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 70 °C / ПВХ | з монтажним комплектом UL тип 1 3 дріт(и) UL 508 кабель при 40 °C, мідь 75 °C / ПВХ |
| Тип конектора | 1 відкритий стиль | 1 RJ45 |
| Тип поляризації | відсутній повний опір |
| Точність | +/- 0.6 % (VIA) для температури 60 °C | +/- 0.6 % (VIB) для температури 60 °C | +/- 1 % (FM) для температури 60 °C |
| Точність крутного моменту | +/- 15 % |
| Точність швидкості | +/- 10 % від номінального ковзання 0,2 Тн до Тн |
| Тривалість вибірки | 2 мс +/- 0,5 мс F дискретний | 2 мс +/- 0,5 мс R дискретний | 2 мс +/- 0,5 мс RES дискретний | 3.5 мс +/- 0,5 мс VIA аналоговий | 22 мс +/- 0,5 мс VIB аналоговий |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Форма керуючої дії асинхронним двигуном | відношення напружене/частота, 5 точок | скалярне керування (U/f) - енергозбереж, квадрат.U/f | скалярне керування (U/f), автоматична компенсація IR | відношення напружене/частота, 2 точки | векторне керування з датчиком, стандартний |
| Формат даних | 8 біт, 1 стоп, непарний/парний, без конфігурац. парності |
| Функціональність | середній |
| Характеристики зовнішнього середовища | класи 3C1 відповідно до МЕК 60721-3-3 | класи 3S2 відповідно до МЕК 60721-3-3 |
| Час реакції | FM 2 мс, відхилення +/- 0,5 мс для аналоговий вихід(ів) | FLA, FLC 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів) | FLB, FLC 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів) | RY, RC 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів) |
| Частота мережі | 47,5...63 Гц |
| Частота мережі живлення | 50...60 Гц - 5...5 % |
| Частота перемикання | 6...16 кГц регульований | 12..16 кГц з коефіцієнтом зниження |
| Швидкісний діапазон | 01.Жов |
| Швидкість передачі | 9600 біт/с або 19200 біт/с |
| Ширина | 230 мм |
| Штрих-код | b3606480322686 |
