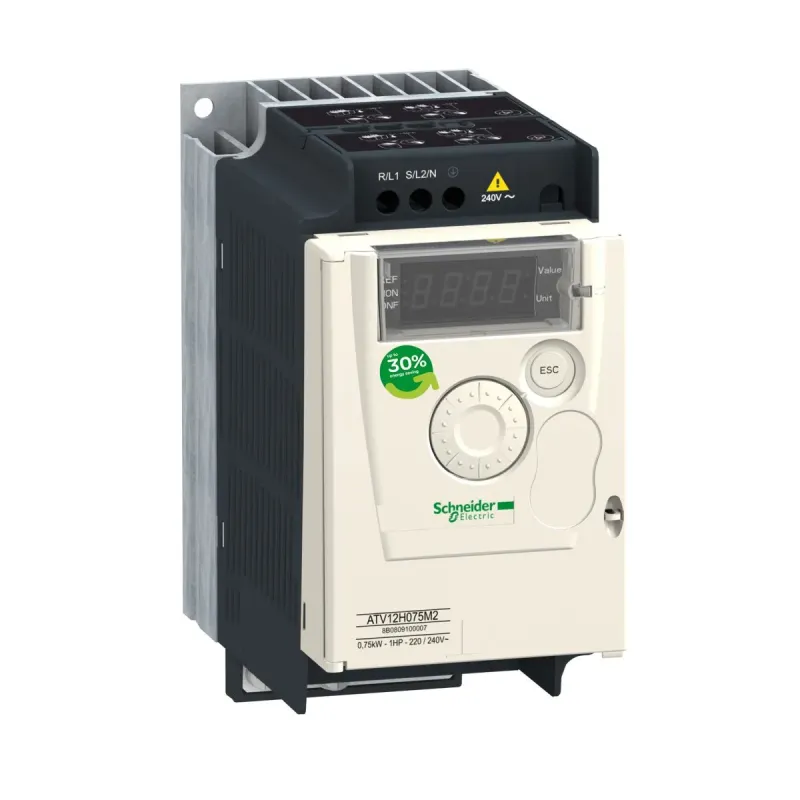

ТОППЕРЕТВОРЮВ.ЧАСТОТИ ATV12 0.75кВт 240В 1Ф
- Виробник: Schneider Electric
- Модель: ATV12H075M2
- В наявності
₴18985.82
Без податку: ₴15821.52
Altivar Machine ATV12 - це пропозиція частотних перетворювачів для комерційного обладнання та простих машин. Він працює з номінальною потужністю до 0,75 кВт / 1 кінська сила і номінальною напругою від 200 В до 240 В змінного струму. Він розроблений з радіатором для нормального довкілля і корпусом з вентилятором. Він має розширені функції ПІД-регулятора і ''підхвату на льоту'', основні кабелі, та легке налаштування керування двигуном. Він має розширені функції ПІД і лову на льоту, основні кабелі та легке налаштування керування двигуном. Виходячи з потреб, він може поставлятися без радіатора, з вбудованим фільтром ЕМС або як стандартна версія. Привод Altivar 12 стандартно інтегрує комунікаційний протокол Modbus. Цей Altivar Machine ATV12 призначений для простих застосувань у промисловості, комерційних машинах і машинах HVAC, таких як конвеєри, насоси, екстрактори, бар'єри доступу та бігові доріжки. Він відповідає IEC, UL та іншим міжнародним стандартам. Сумісність із програмним забезпеченням SoMove дозволяє зберігати та переносити конфігурації на запасний електропривід, скорочуючи час простою на технічне обслуговування. Він має оптимізоване застосування потужності та крутного моменту для вентиляції та насосних застосувань, що дозволяє заощадити до 30% енергії.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 200..240 В | 200..240 В - 15...10 % |
| COS | 19GP-INDDSS |
| Апаратний інтерфейс | 2-провідний RS 485 |
| Базовий струм навантаження при високому пе | 4.2 А |
| Виробник | Schneider Electric |
| Висота | 143 мм |
| Висота над рівнем моря | > 1000...2000 m зі зменшенням струму на 1 % на 100 м | <= 1000 m без зниження номінальних характеристик |
| Вихідна частота приводу | 0.5-400 Гц |
| Виявлена мінімальна ширина позначки | IP20 |
| Вібростійкість | 1 gn (f = 13-200 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм від вершини до вершини (f = 3-13 Гц) - привід, змонтований на симетричній DIN-рейці - відповідно до МЕК 60068-2-6 |
| Відносна вологість | 5-95 % без конденсату відповідно до МЕК 60068-2-3 | 5-95 % без крапель води відповідно до МЕК 60068-2-3 |
| Втрати потужності на пристрій залежно від с | 44.0 В |
| Втрати потужності не залежать від статично | 8.0 В |
| Глибина | 131.2 мм |
| Граничне значення ЕМС (відповідає вимогам) | так |
| Дозволено застосування в побутових і комер | ні |
| Дозволено застосування в промислових зонах | так |
| Допустиме відхилення напруги мережі | 10% |
| Допустиме відхилення частоти мережі | 5% |
| Електромагнітна емісія | випромінювані перешкоди навколишнє середовище 1, категорія C2 відповідно до МЕК 61800-3 2...16 кГц екранований кабель двигуна | наведені перешкоди з вбудованим ЕМС-фільтром навколишнє середовище 1, категорія C1 відповідно до МЕК 61800-3 2, 4, 8, 12 і 16 кГц екранований кабель двигуна <5 м | наведені перешкоди з вбудованим ЕМС-фільтром навколишнє середовище 1, категорія C2 відповідно до МЕК 61800-3 2...12 кГц екранований кабель двигуна <5 м | наведені перешкоди з вбудованим ЕМС-фільтром навколишн |
| Електромагнітна сумісність | тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4 | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2 | стійкість до наведених збурень рівень 3 відповідно до МЕК 61000-4-6 | тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3 | тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5 | тест на стійкість до перепадів та переривань напруги відповідно до МЕК 61000-4-11 |
| Електромагнітний фільтр | вбудований |
| З функцією безпечного відключення моменту ( | ні |
| З функцією безпечного контролю швидкості (SS | ні |
| З функцією безпечного напрямку (SDI) | ні |
| З функцією безпечного обмеження положення ( | ні |
| З функцією безпечного обмеження швидкості ( | ні |
| З функцією безпечного положення (SP) | ні |
| З функцією безпечного управління гальмами ( | ні |
| З функцією безпечної зупинки 1 (SS1) | ні |
| З функцією безпечної зупинки 2 (SS2) | ні |
| З функцією безпечної зупинки роботи (SOS) | ні |
| З функцією безпечної програмованої логіки | ні |
| Значення ємності ланки постійного струму | 780.0 мкФ |
| Ізоляція | електрична між силовою частиною та системою керування |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=BBV28581 |
| Інтегрований гальмівний резистор | ні |
| Ймовірний струм КЗ [Isc] | 1 кА |
| Кадр даних | RTU |
| Категорія перенапруги | клас III |
| Кількість HW інтерфейсів industrial Ethernet | 0 |
| Кількість HW інтерфейсів PROFINET | 0 |
| Кількість HW інтерфейсів RS232 | 0 |
| Кількість HW інтерфейсів RS422 | 0 |
| Кількість HW інтерфейсів RS485 | 1 | 0 |
| Кількість HW інтерфейсів USB | 0 |
| Кількість HW паралельних інтерфейсів | 0 |
| Кількість адрес | 1-247 |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 1 |
| Кількість в одному комплекті | комплект з 1 шт |
| Кількість вихідних фаз | 3 |
| Кількість вхідних фаз | 2 |
| Кількість входів, без потенціалу | 0 |
| Кількість входів, двонаправлених, з потенці | 0 |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 4 |
| Кількість інших HW інтерфейсів | 0 |
| Кількість релейних виходів | 1 |
| Клас навколишнього середовища (при експлуа | клас 3C3 згідно з IEC 60721-3-3 | клас 3S2 згідно з IEC 60721-3-3 |
| Клас навколишнього середовища (при зберіга | клас 1C3 згідно з IEC 60721-3-1 | клас 1S2 згідно з IEC 60721-3-1 |
| Клас навколишнього середовища (при транспо | клас 2C3 згідно з IEC 60721-3-2 | клас 2S1 згідно з IEC 60721-3-2 |
| Код УКТЗЕД | 9032890000 |
| Комп'ютерний порт | так |
| Компенсація ковзання ротора | встановлений на заводі | налаштовуємий |
| Конкретне застосування виробу | прості машини та механізми |
| Конструкція перетворювача частоти | перетворювач напруги |
| Контур регулювання | регульований ПІД-регулятор |
| Короткочасне перевищення моменту | 150-170 % від номінального крутного моменту двигуна |
| Країна виробник | Індонезія |
| Лінійне прискорення і уповільнення | лінеаризація від 0 to 999.9 с | U | S |
| Лінійний струм | 10.2 А при 100 В (важкий режим роботи) | 8.5 А при 120 В (важкий режим роботи) |
| Макс. прискорення при вібраційному наванан | 10 м/с² при 13...200 Гц | 10 м/с² при 13...200 Гц |
| Макс. прискорення при вібронапрузі (при екс | 10 м/с² при 13...200 Гц |
| Макс. прискорення при ударному впливі (при е | 150 м/с² при 11 мс |
| Макс. прискорення при ударному наванантаже | 150 м/с² при 11 мс | 150 м/с² при 11 мс |
| Максимальна вихідна напруга | 240 В |
| Максимальна вихідна частоста | 4 кГц |
| Максимальний вхідний струм | 8.5 А |
| Максимальний прогин при вібраційному наван | 1,5 мм при 2...13 Гц | 1,5 мм при 2...13 Гц | 1,5 мм при 2...13 Гц |
| Максимальний струм запобіжника | 12.5 А |
| Максимальний струм перехідного процесу | 6.3 А впродовж 60 с (важкий режим роботи) | 6.9 А впродовж 2 с (важкий режим роботи) |
| Максимальний струм у сталому режимі | 4.2 А при 4 кГц |
| Маркування | CE |
| Маса нетто | 0.8 кг |
| Матеріал корпусу | пластиковий |
| Метод доступу | сервер Modbus послідовний |
| Можлива робота у 4 квадрантах | ні |
| Можливий 1 фазний низький струм | ні |
| Момент затягування | 0.8 Н.м |
| Номінальна вихідна потужність | 750.0 В |
| Номінальна частота перемикання | 4 кГц |
| Номінальний вихідний струм | 4.2 А |
| Підтримуваний протокол для AS-Interface Safety at Work | ні |
| Підтримуваний протокол для ASI | ні |
| Підтримуваний протокол для BACnet | ні |
| Підтримуваний протокол для CAN | ні |
| Підтримуваний протокол для Data-Highway | ні |
| Підтримуваний протокол для DeviceNet | ні |
| Підтримуваний протокол для DeviceNet Safety | ні |
| Підтримуваний протокол для EtherNet/IP | ні |
| Підтримуваний протокол для Foundation Fieldbus | ні |
| Підтримуваний протокол для INTERBUS | ні |
| Підтримуваний протокол для INTERBUS-Safety | ні |
| Підтримуваний протокол для KNX | ні |
| Підтримуваний протокол для LON | ні |
| Підтримуваний протокол для Modbus | так |
| Підтримуваний протокол для PROFIBUS | ні |
| Підтримуваний протокол для PROFINET CBA | ні |
| Підтримуваний протокол для PROFINET IO | ні |
| Підтримуваний протокол для PROFIsafe | ні |
| Підтримуваний протокол для SafetyBUS P | ні |
| Підтримуваний протокол для SERCOS | ні |
| Підтримуваний протокол для SUCONET | ні |
| Підтримуваний протокол для TCP/IP | ні |
| Підтримуваний протокол для інших магістрал | ні |
| Повна потужність | 2.0 кВА при 240 В (важкий режим роботи) |
| Помилка лінеаризації | +/- 0,3 % максимального значення для аналоговий вхід |
| Постійна часу | 20 мс +/- 1 мс для зміни завдання |
| Потужність двигуна [к.с.] | 1 к.с | 1 к.с |
| Потужність двигуна [кВт] | 0.75 кВт |
| Присутній оптичний інтерфейс | ні |
| Присутній робочий елемент | так |
| Протокол порту обміну даними | Modbus |
| Рівень шуму | 0 дБ |
| Робоча температура навколишнього середови | -10-60 °C |
| Робоча температура повітря | -10-40 °C без зниження номінальних характеристик | 40-60 °C зі зниженням струму на 2,2 % на °C |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт | пульт 0,1 Гц |
| Розсіювана потужність [Вт] | природне: 44.0 В |
| Сертифікація виробу | NOM | CSA | C-Tick | UL | GOST | RCM | KC |
| Служба обміну даними | читання регістрів зберігання (03) 29 слів | запис 1 регістра (06) 29 слів | запис декількох регістрів (16) 27 слів | читання/запис декількох регістрів (23) 4/4 слова | читати ідентифікацію пристрою (43) |
| Спосіб збірки | з тепловідвідним радіатором |
| Спосіб кріплення | монтаж в шафу |
| Стандарти | UL 508C | UL 618000-5-1 | МЕК 61800-5-1 | МЕК 61800-3 |
| Ступінь забруднення | 2 |
| Температура навколишнього повітря для збер | -25-70 °C |
| Температура середовища при транспортуванн | -25-70 °C |
| Тип виробу або компоненту | перетворювач частоти |
| Тип гальмування | постійним струмом |
| Тип захисту | перенапруга в мережі | недонапруга в мережі | перевантаження по струму між вихідн.фазами та землею | захист від перегріву | коротке замикання між фазами двигуна | від втрати вхідної фази | тепловий захист двигуна i2t |
| Тип конектора | 1 RJ45 |
| Тип поляризації | відсутній повний опір |
| Тривалість вибірки | 20 мс, відхилення +/- 1 мс для логічний вхід | 10 мс для аналоговий вхід |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Форма керуючої дії асинхронним двигуном | квадратичне співвідношення напруга/частота | скалярне керування (V/f) | векторне керування в розімкнутій системі |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності |
| Частота мережі | 50...60 Гц |
| Частота мережі живлення | 50/60 Гц +/- 5 % |
| Частота перемикання | 2..16 кГц регульований | 4..16 кГц з коефіцієнтом зниження |
| Швидкісний діапазон | Січ.20 |
| Швидкість передачі | 9,6 кбіт/с | 19.2 кбіт/с | 38,4 кбіт/с |
| Ширина | 72 мм |
| Штрих-код | b3606480071072 |
