ТОППРИСТРІЙ ПЛАВ ПУСКУ ATS430 250A 208-600В
- Виробник: Schneider Electric
- Модель: ATS430C25S6
- В наявності
₴155752.64
Без податку: ₴129793.87

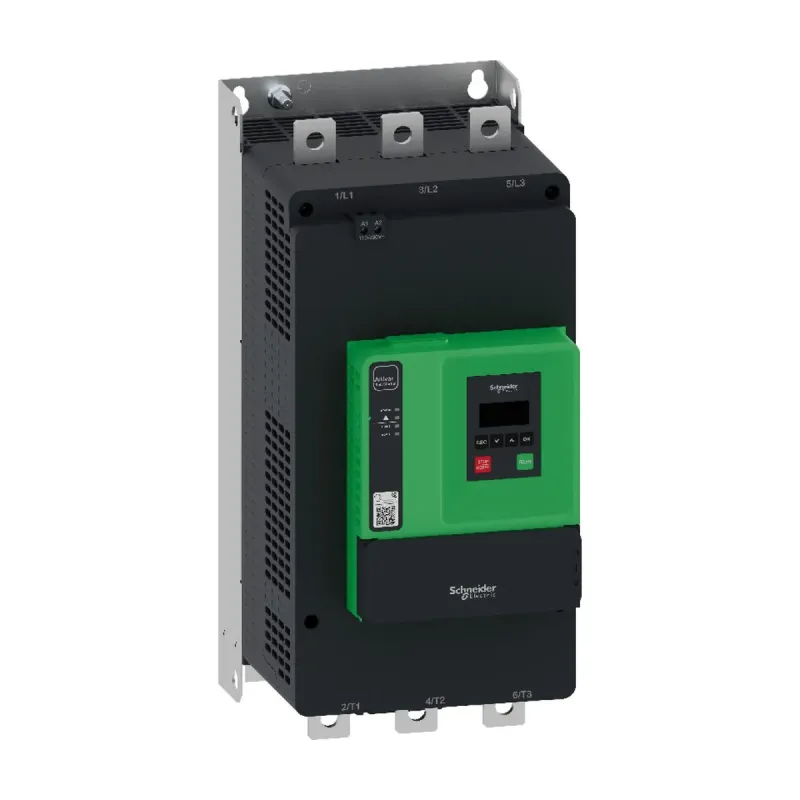

Цей пристрій плавного пуску належить до серії Altivar Soft Starter ATS430, яка призначена для плавного пуску і зупинки асинхронних двигунів з напругою живлення від 208 до 600 В. З робочим номінальним струмом 250А він живить двигун потужністю від 75 до 160 кВт в залежності від напруги мережі. З коефіцієнтом корисної дії 99,5%, контролем крутного моменту, високою стійкістю до навантажень і повним моніторингом, ATS430 забезпечує все необхідне для ефективної роботи Пристрій плвного пуску Altivar ATS430 забезпечує найкраще у своєму класі керування по контролю крутного моменту, завдяки оригінальній технології від Schneider Electric. ATS430 забезпечує повний моніторинг системи, включаючи двигун, навантаження та енергію з точністю понад 95%. Стандарти кібербезпеки для ATS430 відповідають найкращим практикам, які допомагають мінімізувати час простою Розміри складають 206 мм (ширина), 261 мм (глибина), 443 мм (висота), а вага - 15,6 кг. В ATS430 використовується пластик з більш ніж 20% вмісту біоматеріалів, а алюміній має сертифікат ASI Пристрій Плавного Пуску Altivar ATS430 призначений для таких застосувань, як насоси, вентилятори, компресори, конвеєри та змішувачі. Він відповідає стандарту IEC/EN 60947-4-2 і отримав сертифікати CE, cULus, UKCA, RCM і CCC. Доступні деякі аксесуари, зокрема комплект для дистанційного монтажу IP65 або IP43 для встановлення терміналу з текстовим або графічним дисплеєм на дверцятах шафи. Упаковка виготовлена з переробленого картону і містить менше одноразового пластику ATS430 повинні бути встановлені вертикально всередині шафи. Пристрої плавного пуску Altivar серії ATS430 забезпечують контроль крутного моменту, надійну роботу та простоту. Він також інтегрує основні функції майбутнього, включаючи найкращі практики кібербезпеки та моніторингу. ATS430 забезпечує все необхідне для ефективності, знижуючи при цьому загальні витрати на обладнання.
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | нормальний режим роботи: 250 А in line (при <40 °C) |
| [Uc] напруга схеми керування | 24 В постійний струм | 110...230 В змінний струм 50...60 Гц - 15...10 % |
| [Ue] rated operational voltage | 208 В 75 к.с нормальний режим роботи | 230 В 75 кВт нормальний режим роботи | 230 В 100 к.с нормальний режим роботи | 400 В 132 кВт нормальний режим роботи | 440 В 132 кВт нормальний режим роботи | 460 В 200 к.с нормальний режим роботи | 500 В 160 кВт нормальний режим роботи | 525 В 160 кВт нормальний режим роботи | 575 В 250 к.с нормальний режим роботи |
| [Ue] номінальна робоча напруга | 208...600 V змінний струм (- 15...10 %) |
| [Ui] номінальна напруга ізоляції | 600 В |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| COS | 19CF-INDDSS |
| internal bypass | так |
| material declaration | так |
| overload current | 400 % Ie for 13 s |
| Service factor | 100 |
| Voltage ramp | так |
| Апаратний інтерфейс | 2-провідний RS 485 - роз'єм(и): RJ45 | 2-провідний RS 485 - роз'єм(и): open style (DO, D1, PE, COM) |
| Вбудований захист двигуна від перевантажен | так |
| Виробник | Schneider Electric |
| Висота | 443 мм |
| Висота над рівнем моря | <= 2000 м без зниження номінальних характеристик | > 2000...4800 m with current derating 1 % per 100 m above 2000 m |
| Відносна вологість | 5-95 % без конденсату або крапель води відповідно до МЕК 60068-2-3 |
| Відхилення вихідного струму | 150-700 % |
| Втрати потужності | 2085 W during starting at 40 °C at 400% In |
| Втрати потужності на пристрій залежно від с | 47 В |
| Втрати потужності не залежать від статично | 19 В |
| Глибина | 261.2 мм |
| Для встановлення на стандартні рейки | ні |
| Доступна функція | єдиний напрямок | попередній нагрів | power monitoring | condition monitoring | управління користувачами | зміцнення портів і служб | журналювання подій безпеки | оновлення програмного забезпечення Cybersecure | small motor test |
| Електромагнітна сумісність | наведені та випромінювані перешкоди рівень А conforming to МЕК 60947-4-2 | електростатичний розряд рівень 3 conforming to МЕК 61000-4-2 | стійкість до радіоелектронних перешкод рівень 3 conforming to МЕК 61000-4-3 | стійкість до електричних перехідних процесів рівень 4 conforming to МЕК 61000-4-4 | імпульс напруги/струму рівень 3 conforming to МЕК 61000-4-5 | затухаючі коливальні хвилі рівень 3 conforming to МЕК 61000-4-18 | immunity to conducted disturbances radio-frequency рівень 3 conforming |
| З функцією безпечного відключення моменту ( | ні |
| З функцією безпечного контролю швидкості (SS | ні |
| З функцією безпечного напрямку (SDI) | ні |
| З функцією безпечного обмеження положення ( | ні |
| З функцією безпечного обмеження швидкості ( | ні |
| З функцією безпечного положення (SP) | ні |
| З функцією безпечного управління гальмами ( | ні |
| З функцією безпечної зупинки 1 (SS1) | ні |
| З функцією безпечної зупинки 2 (SS2) | ні |
| З функцією безпечної зупинки роботи (SOS) | ні |
| З функцією безпечної програмованої логіки | ні |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=PKR63392 |
| Кадр даних | RTU : 1 RJ45 | RTU : open style (DO, D1, PE, COM) |
| Категорія застосування | AC-3A | AC-53A |
| Кількість адрес | 0-247 для Modbus послідовний |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 1 |
| Кількість дискретних виходів | 0 |
| Кількість дискретних входів | 4 |
| Кількість релейних виходів | 2 |
| Кількість фаз мережі | 3 фази |
| Клас навколишнього середовища (експлуатаці | клас 3C3 згідно з IEC 60721-3-3 | клас 3S3 згідно з IEC 60721-3-3 |
| Клас точності | клас 10E |
| Код УКТЗЕД | 8504409000 |
| Коефіціент роботи під навантаженням | 50% |
| Конкретне застосування виробу | standard industrial machines |
| Країна виробник | Індонезія |
| Логіка дискретних входів | digital input STOP при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА | digital input RUN при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА | digital input DI3 при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА | digital input DI4 при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА |
| Макс. прискорення при вібраційному наванта | 1 gn at 9…200 Hz | 1.5 gn at 200…500 Hz | 1 gn at 9…200 Hz | 1.5 gn at 200…500 Hz |
| Макс. прискорення при вібронапрузі (експлуа | 1 gn at 13…200 Hz |
| Макс. прискорення при ударному впливі | 15 gn at 11 ms |
| Макс. прискорення при ударному наванантаже | 10 gn at 11 ms | 10 gn at 11 ms |
| Максимальний прогин при вібраційному наван | 1,5 мм при 2...13 Гц | 1,75 мм при 2...9 Гц | 1,75 мм при 2...9 Гц |
| Максимальний струм перемикання | релейні виходи 2 А / 250 В змінний струм for AC-15 100000 циклів following IEC 60947-5-1 | релейні виходи 2 А / 30 В постійний струм for DC-13 150000 циклів following IEC 60947-5-1 |
| Маркування | cULus | CE | UKCA | CCC | RCM | EAC | KC |
| Маса нетто | 16.50 кг |
| Метод доступу | ведений Modbus послідовний |
| Мінімальне спотворення ширини імпульсу | IP00 |
| Мінімальний струм перемикання | 100 мА в 12 В постійний струм для релейні виходи |
| Назва пристрою | ATS430 |
| Наявність дисплея | так |
| Об'єм охолоджуючого повітря | 106 м³/год |
| Підключення пристрою | in line |
| Повна потужність | 70 В·А |
| Потужність двигуна [к.с.] | 75 к.с в 208 В нормальний режим роботи | 100 к.с в 230 В нормальний режим роботи | 200 к.с в 460 В нормальний режим роботи | 250 к.с в 575 В нормальний режим роботи |
| Потужність двигуна [кВт] | 75 кВт в 230 В in line нормальний режим роботи | 132 кВт в 400 В in line нормальний режим роботи | 132 кВт в 440 В in line нормальний режим роботи | 160 кВт в 500 В in line нормальний режим роботи | 160 кВт в 525 В in line нормальний режим роботи |
| Призначення продукту | асинхронні двигуни |
| протокол коммуникационного порта | Modbus послідовний RJ45 | Modbus послідовний open style (DO, D1, PE, COM) |
| Протокол порту обміну даними | Modbus послідовний |
| Робоча температура повітря | -25-40 °C (без зниження номінальних характеристик) | 40-60 °C (with current derating of 1 % per °C above 40 °C) |
| Робоча швидкість | 10 циклів/год |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація виробу | cULus | CE | UKCA | CCC | RCM | EAC | KC |
| Специфікація втрати потужності [In] | 250 А |
| Стандарти | МЕК 60947-4-2 | UL 60947-4-2 | МЕК 60664-1 |
| Ступінь забруднення | рівень 3 |
| Ступінь захисту NEMA | open type |
| Сумісність входів | STOP цифровий вхід ПЛК рівня 1відповідно до МЕК 61131-2 | RUN цифровий вхід ПЛК рівня 1відповідно до МЕК 61131-2 | DI3 цифровий вхід ПЛК рівня 1відповідно до МЕК 61131-2 | DI4 цифровий вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Температура навколишнього повітря для збер | -40-70 °C |
| Температура середовища при транспортуванн | -40-70 °C |
| Тип аналогового виходу | струмовий вихід AQ1 : 0...20 мA/4...20 мA , impedance< 500 Ohm | вихід напруги AQ1 : 0...10 В , impedance> 470 Ohm |
| Тип аналогового входу | PTC1 : PTC temperature probe | PTC2 : PTC temperature probe |
| Тип виробу або компоненту | пристрій плавного пуску (ППП) |
| Тип дискретного входу | (STOP) digital input, 4,4 кОм | (RUN) digital input, 4,4 кОм | (DI3) digital input, 4,4 кОм | (DI4) digital input, 4,4 кОм |
| Тип дисплея | 1 світлодіод (зелено-жовтий) для стан | 1 світлодіод (червоний) для Warning/Error | 1 світлодіод (жовтий) для COM1 | 1 світлодіод (жовтий) для COM2 |
| Тип захисту | обрив фази: mains | тепловий захист: mains | тепловий захист: пускач | перевантаження по струму: двигун | motor underload: двигун | excessive acceleration time: двигун | motor phase loss detection: двигун | protection against line phase inversion: mains | external thermal protection: двигун | коротке замикання між фазою двигуна та землею: двигун |
| Тип конектора | 1 RJ45 | open style |
| Тип поляризації | відсутній повний опір для Modbus послідовний |
| Тип релейного виходу | релейні виходи R1A, R1C нормально відкритий | релейні виходи R1B, R1C нормально закритий | релейні виходи R2A, R2C нормально відкритий |
| Формат даних | 8 bits, odd, even or no parity, 1 or 2 bits to stop for Modbus послідовний RJ45 | 8 біт, конфігурується непарний, парний або без парності for Modbus послідовний open style (DO, D1, PE, COM) |
| Частота мережі | 50...60 Гц |
| Частота мережі живлення | 50...60 Гц - 20...20 % |
| Швидкість передачі | 4.8…38.4 kbps for Modbus послідовний RJ45 | 0.3...115.2 kbps for Modbus послідовний open style (DO, D1, PE, COM) |
| Ширина | 206 мм |
| Штрих-код | b3606486948705 |
