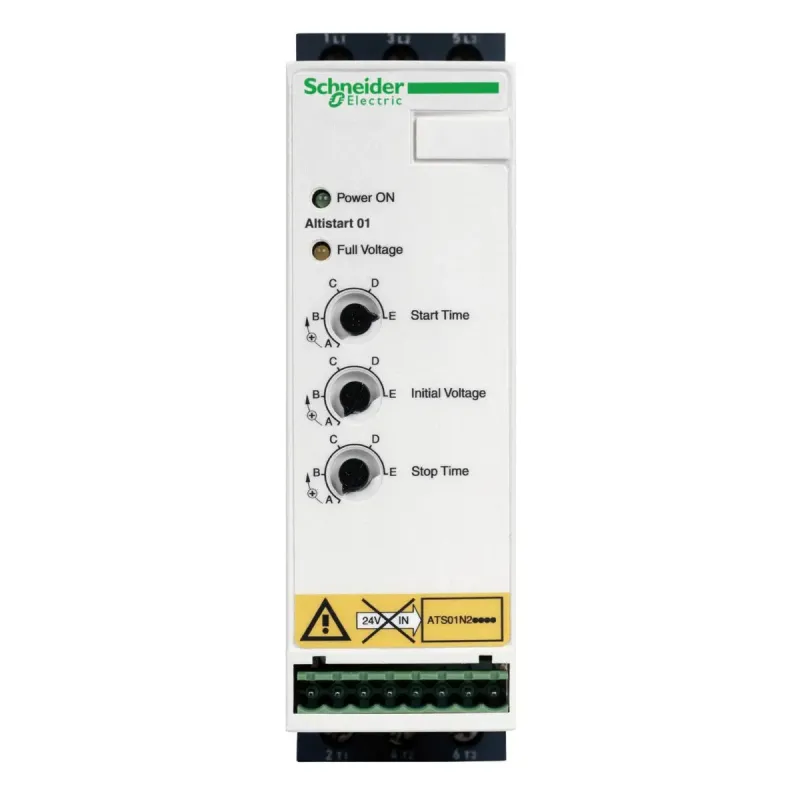

ТОППРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 32A 400В
- Виробник: Schneider Electric
- Модель: ATS01N232QN
- В наявності
₴26502.28
Без податку: ₴22085.23
Цей пристрій плавного пуску Altistart 01 монтується на DIN-рейку і може живити трифазні асинхронні двигуни з номіналом до 32 A. Цей Altistart 01 можна використовувати для двигуна з номінальною потужністю до 7,5 кВт або 10 кінських сил для 3-фазного (від 200 В до 240 В змінного струму). Цей Altistart 01 встановлений на DIN-рейці, призначений для плавного запуску простих машин, таких як конвеєри, конвеєрні стрічки, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та механізми з ремінним приводом. Його ширина становить 45 мм, що робить його одним із найменших пристроїв плавного пуску на ринку, його можна встановити практично всюди. Він має вбудований байпас, що зменшує шум і розсіювання тепла. Просте налаштування лише з 2 параметрами: можливе налаштування неспеціалістом. Він забезпечує плавний запуск вашого обладнання, уникаючи механічних навантажень і подовжуючи термін їх служби.
| Specifications | |
|---|---|
| [Uc] напруга схеми керування | вбудований у пускач |
| [Us] номінальна напруга живлення | 380..415 В - 10...10 % |
| COS | 19GP-INDDSS |
| How to video | https://youtu.be/A5D6bmVwiCI |
| Виробник | Schneider Electric |
| Висота | 154 мм |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик | > 1000 m зі зниженням струму на 2,2 % на кожні 100 м |
| Вихідна напруга | <= номінальної напруги живлення |
| Вібростійкість | 1 gn (f= 13-150 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм від вершини до вершини (f= 3-13 Гц) відповідно до МЕК 60068-2-6 |
| Відносна вологість | 5-95 % без конденсату або крапель води відповідно до МЕК 60068-2-3 |
| Глибина | 131 мм |
| Діапазон потужності | 15-25 кВт в380-440 В 3 фази |
| Доступна функція | вбудований байпас (шунтуючий контактор) |
| Електричне з'єднання | гвинтова клема 4 мм - жорсткий 1 1...10 мм² AWG 8 коло подачі живлення | гвинтовий роз'єм - жорсткий без кабельного наконечника 1 0.5...2.5 мм² AWG 14 ланцюг управління | гвинтова клема 4 мм - жорсткий з кабельним наконечником 2 1...6 мм² AWG 10 коло подачі живлення | гвинтовий роз'єм - жорсткий 2 0.5...1 мм² AWG 17 ланцюг управління | гвинтовий роз'єм - гнучкий з кабельним наконечником 1 0.5...1.5 мм² AWG 16 ланцюг управління | гвинтова клема 4 мм - гнучкий без кабельного наконечника 1 1.5...10 |
| Електромагнітна сумісність | наведені та випромінювані перешкоди рівень В відповідно до CISPR 11 | наведені та випромінювані перешкоди рівень В відповідно до МЕК 60947-4-2 | затухаючі коливальні хвилі рівень 3 відповідно до МЕК 61000-4-12 | електростатичний розряд рівень 3 відповідно до МЕК 61000-4-2 | Електромагнітна стійкість рівень 3 відповідно до EN 50082-1 | Електромагнітна стійкість рівень В відповідно до EN 50082-2 | гармоніки рівень 3 відповідно до МЕК 1000-3-2 | гармоніки рівень 3 відповідно до МЕК 1000-3-4 | стійк |
| Категорія застосування | AC-53B відповідно до МЕК 60947-4-2 |
| Кількість фаз мережі | 3 фази |
| Код сумісності | ATS01N2 |
| Код УКТЗЕД | 8504409000 |
| Конкретне застосування виробу | прості машини та механізми |
| Країна виробник | Німеччина |
| Логіка дискретних входів | позитивний LI1, LI2, BOOST при Стані 0: < 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА |
| Максимальний струм перемикання | релейні виходи: 2 А при 250 В змінний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження | релейні виходи: 2 А при 30 В постійний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження |
| Маркування | CE |
| Маса нетто | 0.56 кг |
| Межі напруги живлення | 342-456 В |
| Мінімальний струм перемикання | 10 мАв6 В постійний струм для релейні виходи |
| Момент затягування | 0.5-0.5 Н.м | 1.9-2.5 Н.м |
| Момент під час запуску | 30...80 % пускового моменту двигуна, підкл.до мережі |
| Назва пристрою | ATS01 |
| Напруга дискретного виходу | 24 В(обмеження напруги: 6..30 В) логіка відкритого колектора |
| Напруга дискретного входу | 24...40 В |
| Номінальний струм пускача IcL | 32 А |
| Потужність двигуна [кВт] | 15 кВт, 3 фази при 380..415 В |
| Призначення продукту | асинхронні двигуни |
| Робоча температура повітря | -10-40 °C (без зниження номінальних характеристик) | 40-50 °C (зі зниженням струму на 2 % на °C) |
| Робоче положення | вертикальне, +/- 10 градусів |
| Розсіювана потужність [Вт] | 4.5 В при повному навантаженні та в кінці запуску | 324.5 В у перехідному стані |
| Сертифікація виробу | C-Tick | CSA | CCC | GOST | UL |
| Споживання струму | 160 A при номінальному навантаженні |
| Спосіб збірки | з тепловідвідним радіатором |
| Стандарти | МЕК 60947-4-2 |
| Струм дискретного виходу | 2 A DC-13 | 3 A AC-15 |
| Ступінь забруднення | 2 відповідно до МЕК 60947-4-2 |
| Ступінь захисту | IP20 |
| Температура повітря для зберігання | -25-70 °C відповідно до МЕК 60947-4-2 |
| Тип виробу або компоненту | пристрій плавного пуску (ППП) |
| Тип дискретного виходу | логіка відкритого колектора LO1 кінець пускового сигналу | релейні виходи R1A, R1C нормально відкритий |
| Тип дискретного входу | логічний (LI1, LI2, BOOST) функції стоп, пуск та Boost(підвищ. напруги при пуску) <= 8 мА 27 кОм |
| Тип дисплея | 1 світлодіод (Зелений) для пристрій плавного пуску заживлений | 1 світлодіод (Жовтий) для досягнуто номінальної напруги |
| Тип пускача двигуна | пристрій плавного пуску |
| Тип пуску | пуск у режимі регулювання напруги |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Час запуску | регулюється від 1 до 10 с | 1 с / 50 | 10 с / 5 | 5 с / 10 |
| Час уповільнення | регулюється від 1 до 10 с |
| Частота мережі | 47,5...63 Гц |
| Частота мережі живлення | 50...60 Гц - 5...5 % |
| Ширина | 45 мм |
| Штрих-код | b3389110673111 |
