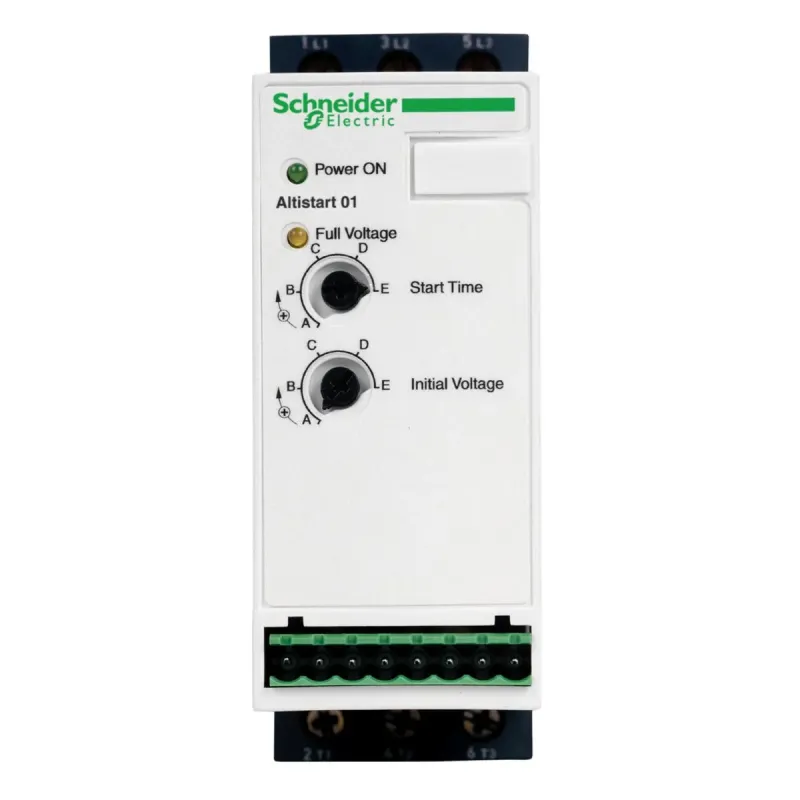

ТОППРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 12A 380В
- Виробник: Schneider Electric
- Модель: ATS01N112FT
- В наявності
₴13559.27
Без податку: ₴11299.39
ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 12A, 1ф 220В або 3ф 110-460В, байпас
| Specifications | |
|---|---|
| [Uc] напруга схеми керування | 110 В Змінний струм +/- 10 % при 35 мА | 24 В Змінний/Постійний струм +/- 10 % при 30 мА | 240 В Змінний струм +/- 10 % при 80 мА |
| [Us] номінальна напруга живлення | 110..480 В - 10...10 % |
| COS | 19GP-INDDSS |
| Виробник | Schneider Electric |
| Висота | 124 мм |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик | > 1000 m зі зниженням струму на 2,2 % на кожні 100 м |
| Вихідна напруга | <= номінальної напруги живлення |
| Вібростійкість | 1 gn (f= 13-150 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм від вершини до вершини (f= 3-13 Гц) відповідно до МЕК 60068-2-6 |
| Відносна вологість | 5-95 % без конденсату або крапель води відповідно до МЕК 60068-2-3 |
| Глибина | 131 мм |
| Діапазон потужності | 1.1-2 кВт в200-240 В 1 фаза | 2.2-3 кВт в200-240 В 3 фази | 4-6 кВт в380-440 В 3 фази |
| Доступна функція | вбудований байпас (шунтуючий контактор) |
| Електричне з'єднання | гвинтова клема 4 мм - жорсткий 1 1...10 мм² AWG 8 коло подачі живлення | гвинтовий роз'єм - жорсткий без кабельного наконечника 1 0.5...2.5 мм² AWG 14 ланцюг управління | гвинтова клема 4 мм - жорсткий 2 1...6 мм² AWG 10 коло подачі живлення | гвинтовий роз'єм - жорсткий 2 0.5...1 мм² AWG 17 ланцюг управління | гвинтовий роз'єм - гнучкий з кабельним наконечником 1 0.5...1.5 мм² AWG 16 ланцюг управління | гвинтова клема 4 мм - гнучкий без кабельного наконечника 1 1.5...10 мм² AWG 8 коло подачі жи |
| Електромагнітна сумісність | наведені та випромінювані перешкоди рівень В відповідно до CISPR 11 | наведені та випромінювані перешкоди рівень В відповідно до МЕК 60947-4-2 | затухаючі коливальні хвилі рівень 3 відповідно до МЕК 61000-4-12 | електростатичний розряд рівень 3 відповідно до МЕК 61000-4-2 | Електромагнітна стійкість рівень 3 відповідно до EN 50082-1 | Електромагнітна стійкість рівень В відповідно до EN 50082-2 | гармоніки рівень 3 відповідно до МЕК 1000-3-2 | гармоніки рівень 3 відповідно до МЕК 1000-3-4 | стійк |
| Категорія застосування | AC-53B відповідно до МЕК 60947-4-2 |
| Кількість фаз мережі | 1 фаза |
| Код сумісності | ATS01N1 |
| Код УКТЗЕД | 8504409000 |
| Конкретне застосування виробу | прості машини та механізми |
| Країна виробник | Німеччина |
| Маркування | CE |
| Маса нетто | 0.28 кг |
| Межі напруги живлення | 99-528 В |
| Момент затягування | 1.9-2.5 Н.м | 0.5-0.5 Н.м |
| Момент під час запуску | 30...80 % пускового моменту двигуна, підкл.до мережі |
| Назва пристрою | ATS01 |
| Номінальний струм пускача IcL | 12 А |
| Потужність двигуна [к.с.] | 3 к.с, 3 фази при 230 В | 1.5 к.с, 3 фази при 210 В | 7.5 к.с, 3 фази при 460 В |
| Потужність двигуна [кВт] | 2.2 кВт, 3 фази при 230 В | 5.5 кВт, 3 фази при 400 В | 1.5 кВт, 1 фаза при 230 В |
| Призначення продукту | асинхронні двигуни |
| Робоча температура повітря | -10-40 °C (без зниження номінальних характеристик) | 40-50 °C (зі зниженням струму на 2 % на °C) |
| Робоче положення | вертикальне, +/- 10 градусів |
| Розсіювана потужність [Вт] | 1 В при повному навантаженні та в кінці запуску | 61 В у перехідному стані |
| Сертифікація виробу | C-Tick | CCC | UL | CSA | GOST |
| Споживання струму | 60 A при номінальному навантаженні |
| Спосіб збірки | з тепловідвідним радіатором |
| Стандарти | МЕК 60947-4-2 |
| Струм дискретного виходу | 2 A DC-13 | 3 A AC-15 |
| Ступінь забруднення | 2 відповідно до МЕК 60947-4-2 |
| Ступінь захисту | IP20 |
| Температура повітря для зберігання | -25-70 °C відповідно до МЕК 60947-4-2 |
| Тип виробу або компоненту | пристрій плавного пуску (ППП) |
| Тип пускача двигуна | пристрій плавного пуску |
| Тип пуску | пуск у режимі регулювання напруги |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Час запуску | 1 с / 100 | 5 с / 20 | регулюється від 1 до 5 с |
| Частота мережі | 47,5...63 Гц |
| Частота мережі живлення | 50...60 Гц - 5...5 % |
| Ширина | 45 мм |
| Штрих-код | b3389110667165 |
