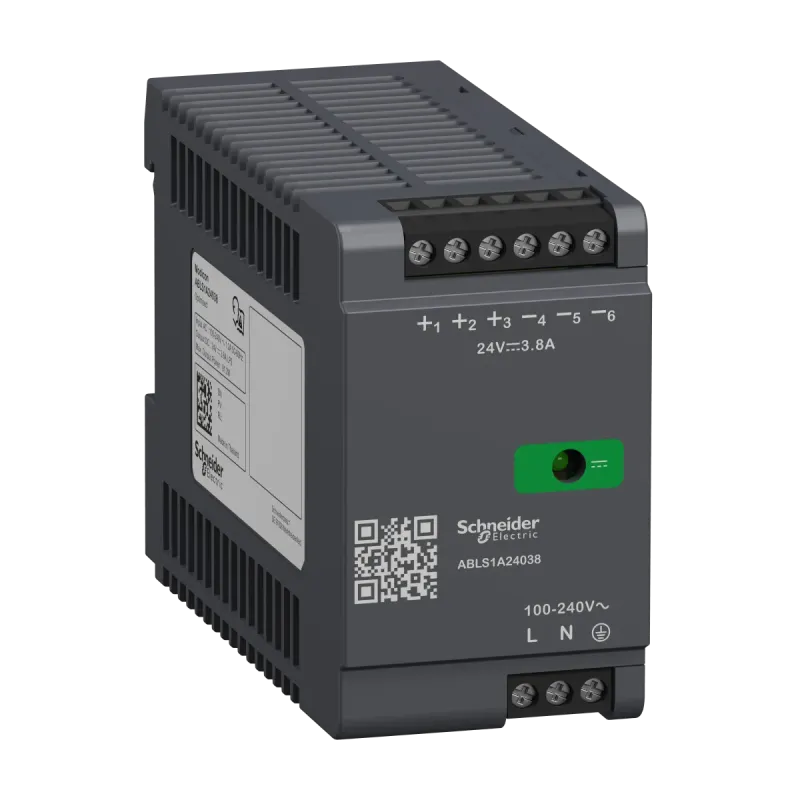

ТОПБЛОК ЖИВЛЕННЯ ОПТИМІЗОВАНИЙ 1Ф 24В 3,8A
- Виробник: Schneider Electric
- Модель: ABLS1A24038
- В наявності
Це блок оптимального живлення з регульованим імпульсним режимом ABLS (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 до 240 В змінного струму, номінальний вихідний струм 3,8 А при 24 В постійного струму і номінальну вихідну потужність 91,2 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на DIN-рейку або кріпиться гвинтами. Ширина 45 мм, висота 75 мм, глибина 100 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,325 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - 6А, крива С або 10А, крива В. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до останньої технічної документації. Встановлюється як в шафах, так і на промислових панелях шляхом закріплення на DIN-рейці . Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.
| Specifications | |
|---|---|
| 360 view | https://visuals.se.com/SE_ModPS_OptimCompact100W_360/20201201T2257/360 |
| COS | 19GP-INDAPO |
| Service life | 10 рік(роки) |
| Варіативна опція | оптимізований |
| Виробник | Schneider Electric |
| Висота | 75 мм |
| Висота над рівнем моря | < 2000 m |
| Вихідна напруга | 24 В постійний струм |
| Вихідне з'єднання | послідовний |
| Вихідний струм джерела живлення | 3.8 А |
| Вібростійкість | 3 мм (f= 2-9 Гц) відповідно до МЕК 60068-2-6 | 10 м/с ² (f= 9-200 Гц) відповідно до МЕК 60068-2-6 |
| Вхідна напруга | 100...240 В AC однофазний | 100...240 В AC фаза на фазу |
| Глибина | 100 мм |
| Електрична міцність ізоляції | 3000 В змінний струм з від входу до виходу ізоляція |
| Електромагнітна емісія | наведені перешкоди відповідно до МЕК 61000-6-3 | випромінювані перешкоди відповідно до МЕК 61000-6-4 |
| Електромагнітна сумісність | стійкість до електростатичних розрядів - test level: 8 кВ (контактний розряд) conforming to МЕК 61000-4-2 | стійкість до електростатичних розрядів - test level: 15 кВ (вихлоп) conforming to МЕК 61000-4-2 | стійкість до радіочастотних завад - test level: 15 В/м (80 МГц...2 ГГц) conforming to МЕК 61000-4-3 | стійкість до радіочастотних завад - test level: 5 В/м (2...2,7 ГГц) conforming to МЕК 61000-4-3 | стійкість до радіочастотних завад - test level: 5 В/м (2.7...6 GHz) conforming to МЕК 61000-4- |
| Ємнісне навантаження | 3000 мкФ |
| Живлення | безпечна низьковольтна напруга відповідно до МЕК 60950-1 | безпечна низьковольтна напруга відповідно до МЕК 60204-1 | безпечна низьковольтна напруга відповідно до МЕК 60364-4-41 |
| Залишкова пульсація | < 75 мВ |
| Категорія перенапруги | II |
| Клас захисту від ураження електричним стру | Клас I |
| Клеми підключення | Гвинтове з'єднання: 0.5...2.5 мм², (AWG 20...AWG 14) для Вхід/вихід |
| Код УКТЗЕД | 8504408200 |
| Коефіцієнт корисної дії | 87 % на 115 В AC | 89 % на 230 В AC |
| Коефіцієнт потужності | 0.90 на 115 В змінний струм | 0.85 на 230 В змінний струм |
| Країна виробник | Німеччина |
| Максимальний пусковий струм | 45.0 А на 115 В | 70.0 А на 230 В |
| Максимальний струм витоку | 1 мА 240 В ЗМІННИЙ СТРУМ |
| Маса нетто | 0.325 кг |
| Матеріал корпусу | пластик |
| Межі вихідної напруги | 24 В |
| Межі частоти мережі | 50-60 Гц |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | двопрофільна DIN рейка |
| Номінальна потужність [Вт] | 91.2 В |
| предел входного напряжения | 85...264 В змінний струм |
| Робоча температура навколишнього середови | -20--10 °C зі зниженням струму на 2 % на °C монтажне положення A < 2000 m | -10-55 °C без зниження номінальних характеристик монтажне положення A < 2000 m | 55-70 °C зі зниженням струму на 3,33 % на °C монтажне положення A < 2000 m |
| Розсіювана потужність [Вт] | 13 В |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) вихідна напруга |
| Середній час безвідмовної роботи [MTBF] | 1500000 год на 25 °C, повне навантаження відповідно до SR 332 | 600000 год на 55 °C, 80 % навантаження відповідно до SR 332 |
| Сертифікація виробу | CE | Включено до номенклатури cUL | Визнано в номенклатурі cUL | RCM | Схема CB | EAC | KC | NEC: клас 2 |
| Система заземлення | TN | TT | ІТ |
| Споживання струму | < 1.2 A 115 В ЗМІННИЙ СТРУМ | < 0.6 A 230 В ЗМІННИЙ СТРУМ |
| Стабілізація вхідної напруги та навантажен | < 1 % на Від 0 до 100% навантаження на 25 °C | < 2 % на повний діапазон напруги в лінії на 25 °C |
| Стандарти | МЕК 62368-1 | МЕК 61204-3 | МЕК 61000-6-1 | МЕК 61000-6-2 | МЕК 61000-6-3 | МЕК 61000-6-4 | МЕК 61000-3-2 | EN 61000-3-3 | UL 62368-1 | CSA C22.2 № 62368-1 | UL 508 | CSA C22.2 № 107.1 | МЕК 62368-1 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Тип виробу або компоненту | Джерело живлення |
| Тип джерела живлення | регульований режим перемикання |
| Тип захисту виходу | від перевантаження і коротких замикань, технологія захисту: автоматичне скидання | від перегріву, технологія захисту: ручне скидання | від перенапруги, технологія захисту: ручне скидання |
| Тип захисту входу | вбудований запобіжник (не взаємозамінний) 3.15 А | зовнішній захист (рекомендується) 20 А Крива C | зовнішній захист (рекомендується) 10 А Крива B | зовнішній захист (рекомендується) 6 А Крива C |
| Ударостійкість | 150 м/с ² для 11 мс |
| Час витримки | > 20 мс 100 В змінний струм | > 50 мс 230 В змінний струм |
| Час реакції | < 3 с |
| Ширина | 45 мм |
| Штрих-код | b3606481500212 |
