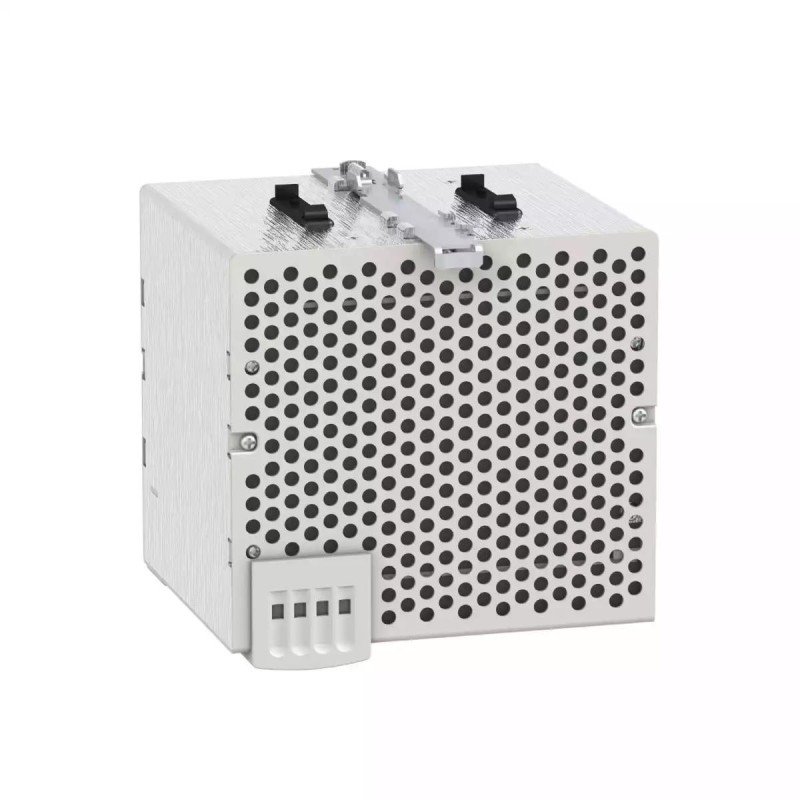

ТОПБЛОК ЖИВЛЕННЯ УНІВЕРСАЛЬНИЙ 24В 20A
- Виробник: Schneider Electric
- Модель: ABL8RPM24200
- В наявності
Це універсальний блок живлення ABL8 з регульованим імпульсним режимом (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 до 240 В змінного струму, номінальний вихідний струм 20 А при 24 В постійного струму і номінальну вихідну потужність 480 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Автоматичне скидання дозволяє усунути короткочасні несправності і перезапустити системи. На передній панелі є світлодіодний діагностичний індикатор для миттєвого усунення несправностей. Забезпечує запас потужності, що дозволяє протягом короткого часу видавати струм 150% від номінального значення. Встановлюється на DIN-рейку і має ширину 54 мм. Вага 1 600 кг. Відповідає стандартам UL 508, CSA C22. 2 No 60950-1. Термальні магнітні вимикачі GB2CD16 і GB2CD12 Для його захисту рекомендується використовувати термальні магнітні вимикачі GB2CB07, GB2CD07, GB2DB07, GB2CS07, GB2CB06, GB2CD06, GB2DB06 і GB2CS06. Встановлюється на DIN-рейку. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.
| Specifications | |
|---|---|
| 360 view | https://visuals.se.com/ABL7-8_1535_GHSCT18012/20200510T1234/360 |
| COS | 19GP-INDAPO |
| Виробник | Schneider Electric |
| Висота | 125 мм |
| Висота над рівнем моря | 2000 m |
| Вихідна напруга | 24 В постійний струм |
| Вихідне з'єднання | послідовний | паралельне |
| Вихідний струм джерела живлення | 20 А |
| Вхідна напруга | 100...120 В AC однофазний, клема(и): N-L1 | 200...240 В AC фаза на фазу, клема(и): L1-L2 |
| Глибина | 145 мм |
| Додаткове обладнання | фільтр корекції коефіцієнта потужності відповідно до МЕК 61000-3-2 |
| Допустимий тимчасовий приріст струму | 1,5 x In (протягом 4 с) |
| Електрична міцність ізоляції | 2500 В з між входом і землею ізоляція | 3000 В з між входом і виходом ізоляція | 500 В з між виходом і землею ізоляція |
| Живлення | безпечна низьковольтна напруга відповідно до МЕК 60950-1 | безпечна низьковольтна напруга відповідно до МЕК 60204-1 | безпечна низьковольтна напруга відповідно до МЕК 60364-4-41 |
| Клеми підключення | знімна колодка з гвинтовими клемами: 2 x 2.5 мм², для діагностичне реле | гвинтові клеми: 3 x 0.5...3 x 4 мм², (AWG 22...AWG 12) для вхідне з'єднання | гвинтові клеми: 1 x 0.5...1 x 4 мм², (AWG 22...AWG 12) для вхідне заземлення | гвинтові клеми: 4 x 0.5...4 x 4 мм², (AWG 22...AWG 12) для вихідне з'єднання |
| Код сумісності | ABL8R |
| Код УКТЗЕД | 8504408200 |
| Коефіцієнт корисної дії | 88% |
| Коефіцієнт потужності | 0.68 на 240 В змінний струм | 0.69 на 120 В змінний струм |
| Країна виробник | Китай |
| Максимальний пусковий струм | 30 А |
| Маркування | CE |
| Маса нетто | 1.6 кг |
| Межі вихідної напруги | 24...28,8 В регульований |
| Монтажна опора | Симетрична DIN-рейка 35 x 7,5 мм | Симетрична DIN-рейка 35 x 15 мм |
| Номінальна потужність [Вт] | 480 В |
| предел входного напряжения | 85...132 В змінний струм | 170...264 В змінний струм |
| Робоча температура навколишнього середови | 50-60 °C з коефіцієнтом зниження монтажне положення A < 2000 m | -25-50 °C без зниження номінальних характеристик монтажне положення A < 2000 m |
| Робоче положення | вертикальне |
| Розсіювана потужність [Вт] | 57.6 В |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений та червоний) вихідна напруга | 1 світлодіод (зелений, червоний і помаранчевий) вихідний струм |
| Сертифікація виробу | cCSAus | EAC | KC | RCM | UL |
| Стандарти | CSA C22.2 № 60950-1 | UL 508 | МЕК 62368-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP10 |
| Тип виробу або компоненту | Джерело живлення |
| Тип джерела живлення | регульований режим перемикання |
| Тип захисту виходу | від перевантаження, технологія захисту: ручне або автоматичне скидання | від перенапруги, технологія захисту: 30...32 В, ручне скидання | від короткого замикання, технологія захисту: ручне або автоматичне скидання | від зниженої напруги, технологія захисту: відключення при U < 21,6 В | тепловий, технологія захисту: автоматичне скидання |
| Фільтр придушення гармонік | низькочастотні гармонійні струми |
| Характеристики зовнішнього середовища | ЕМС відповідно до МЕК 61000-6-1 | ЕМС відповідно до МЕК 61000-6-3 | ЕМС відповідно до EN 55024 | ЕМС відповідно до МЕК 61000-6-4 | ЕМС відповідно до МЕК 61204-3 | безпека відповідно до МЕК 60950-1 | безпека відповідно до МЕК 61204-3 |
| Ширина | 146 мм |
| Штрих-код | b3389119405638 |
