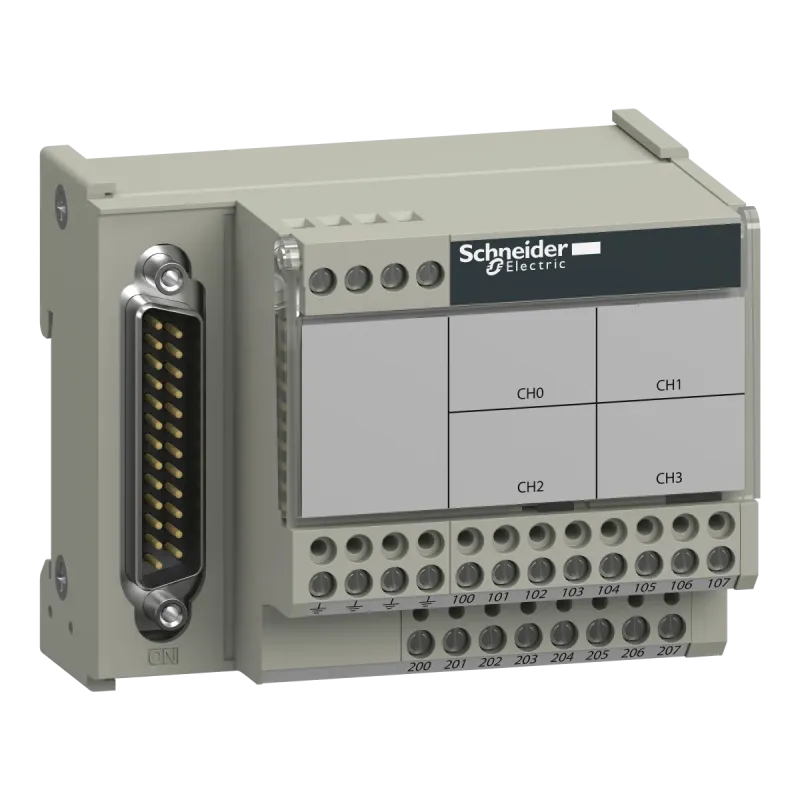

ТОПБЛОК ДЛЯ 4 ВХОДІВ ТЕРМОПАР
- Виробник: Schneider Electric
- Модель: ABE7CPA412
- В наявності
Ця під’єднувальна база є частиною лінійки Modicon ABE7, пропозиції колодок для системи швидкого монтажу Telefast. Вона призначена для розподілу 4 термопар. Вона розподіляє ізольовані джерела живлення датчика за допомогою перетворювача. Вона забезпечує компенсацію холодного спаю для підключеного входу термопари. Вона оснащена гвинтовими клемами для електричного підключення та 25-контактного підключення SUB-D до програмованих логічних контролерів (PLC). Це продукт з ступенем захисту IP20. Важить 0,18 кг. Підходить для всіх видів промислового застосування. Цей продукт сертифікований LROS, DNV, UL, GL, BV і CSA. Ця з’єднувальна колодка підходить для використання з модулем аналогового введення Modicon M340 BMXART0414 і модулем аналогового введення Modicon M340 BMXART0814. Поставляється в 2 упаковках (типу PCE і SO3). Її можна закріпити за допомогою затискачів (35 мм симетрична DIN-рейка) і гвинтів (суцільна пластина з комплектом для кріплення). Modicon ABE7 означає більшу простоту раціоналізації проводки в обладнанні систем автоматизації.
| Specifications | |
|---|---|
| [Ui] номінальна напруга ізоляції | 2000 В термінали/монтажні рейки |
| COS | 19PR-INDACO |
| Виробник | Schneider Electric |
| Вібростійкість | 2 gn (f= 10-150 Гц) відповідно до МЕК 60068-2-6 |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=35011978K01000 |
| Категорія перенапруги | II відповідно до МЕК 60664-1 |
| Кількість каналів | 4 |
| Клеми підключення | гвинтові клеми, 1 x 0.09...1 x 1.5 мм² (AWG 28...AWG 16) гнучкий з кабельним наконечником | гвинтові клеми, 1 x 0.14...1 x 2.5 мм² (AWG 26...AWG 12) Твердий | гвинтові клеми, 1 x 0.14...1 x 2.5 мм² (AWG 26...AWG 14) гнучкий без кабельного наконечника | гвинтові клеми, 2 x 0.09...2 x 0.75 мм² (AWG 28...AWG 20) гнучкий з кабельним наконечником | гвинтові клеми, 2 x 0.2...2 x 2.5 мм² (AWG 24...AWG 14) Твердий |
| Код УКТЗЕД | 8536699090 |
| Країна виробник | Франція |
| Маса нетто | 0.18 кг |
| Момент затягування | 0.6 Н.м з плоский Ø 3.5 мм викрутка |
| Опір до нитки розжарювання | 750 °C, час згасання < 30 с відповідно до МЕК 60695-2-11 |
| Підключення до ПЛК | SUB-D 25 |
| Робоча температура навколишнього середови | 0-60 °C відповідно до МЕК 61131-2 |
| Сертифікація виробу | GL | CSA | UL | DNV |
| Спосіб кріплення | затискачами (симетрична din-рейка 35 мм) | гвинтами (суцільна пластина з комплектом кріплення) |
| Стійкість до електростатичного розряду | 4 кВ (контакт) рівень 3 відповідно до МЕК 61000-4-2 | 8 кВ (Повітря) рівень 3 відповідно до МЕК 61000-4-2 |
| Стійкість до радіочастотного електромагні | 10 В/м (26000000-1000000000 Гц) відповідно до МЕК 61000-4-3 рівень 3 |
| Стійкість до швидких перехідних процесів | 2 кВ рівень 3 відповідно до МЕК 61000-4-4 |
| Ступінь забруднення | 2 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Сумісність продуктів | Modicon M340 BMXART0414 | Modicon M340 BMXART0814 |
| Температура повітря для зберігання | -40-80 °C відповідно до МЕК 61131-2 |
| Тип виробу або компоненту | з'єднувальна підбаза для аналогових каналів |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Функція модуля | розподіл 4 термопар, сумісний з Modicon M340 |
| Штрих-код | b3595863914696 |
