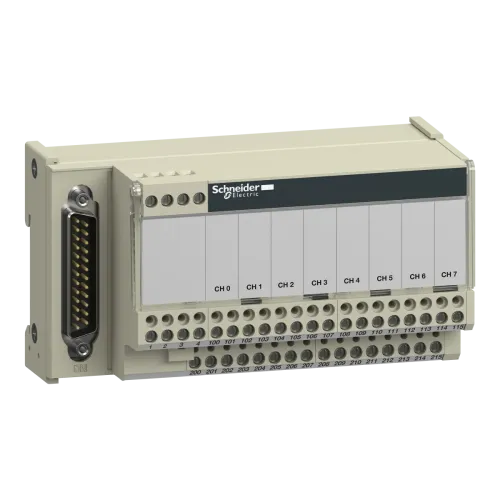

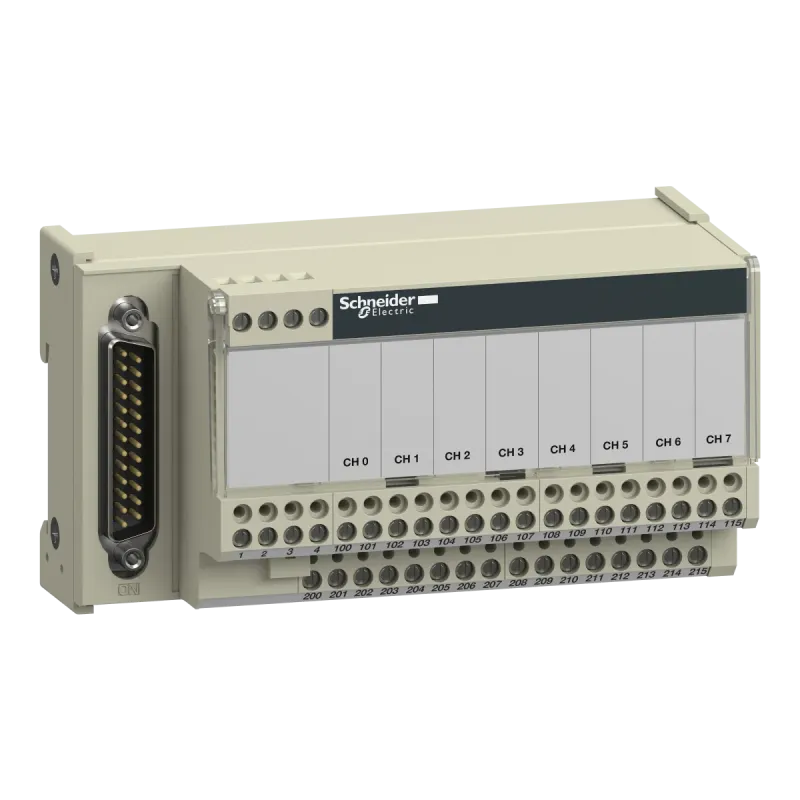

ТОПTELEFAST АНАЛОГОВІ ВХОДИ 8К
- Виробник: Schneider Electric
- Модель: ABE7CPA02
- В наявності
Цей продукт є частиною лінійки Modicon ABE7, пропозиції з’єднувальних колодок для системи швидкого монтажу Telefast. Цей продукт складається з з’єднувальної допоміжної клемної колодки для пасивного розгалуження 8 каналів. Ця допоміжна клемна колодка з напругою ланцюга керування 24 В постійного струму. Розподілені аналогові вхідні канали ізольовані один від одного. Оснащена гвинтовими клемами для електричного підключення та 25-контактним підключенням SUB-D до програмованих логічних контролерів (PLC). Це продукт з ступенем захисту IP20. Важить 0,29 кг. Він підходить для всіх видів промислового застосування. Цей продукт сертифікований LROS, DNV, UL, GL, BV і CSA. Ця з’єднувальна клемна колодка підходить для використання з модулями вводу-виводу Modicon X80, такими як BMXAMI0800, BMXAMI0810, BMEAHI0812 і BMXAMO0802. Поставляється в 1 упаковці (тип PCE). Кріплення здійснюється за допомогою затискачів (35 мм симетрична DIN-рейка) і гвинтів (суцільна пластина з комплектом кріплення). Modicon ABE7 означає більшу простоту раціоналізації проводки в обладнанні систем автоматизації. Попередньо підключена система, що дозволяє підключати та адаптувати керуючі сигнали плат PLC, обладнаних роз’ємами HE10.
| Specifications | |
|---|---|
| [Ui] номінальна напруга ізоляції | 2000 В термінали/монтажні рейки |
| COS | 19PR-INDACO |
| Виробник | Schneider Electric |
| Вібростійкість | 2 gn (f= 10-150 Гц) відповідно до МЕК 60068-2-6 |
| Захисна обробка | TC |
| Категорія перенапруги | II відповідно до МЕК 60664-1 |
| Кількість каналів | 8 |
| Клеми підключення | гвинтові клеми, 1 x 0.09...1 x 1.5 мм² (AWG 28...AWG 16) гнучкий з кабельним наконечником | гвинтові клеми, 1 x 0.14...1 x 2.5 мм² (AWG 26...AWG 12) Твердий | гвинтові клеми, 1 x 0.14...1 x 2.5 мм² (AWG 26...AWG 14) гнучкий без кабельного наконечника | гвинтові клеми, 2 x 0.09...2 x 0.75 мм² (AWG 28...AWG 20) гнучкий з кабельним наконечником | гвинтові клеми, 2 x 0.2...2 x 2.5 мм² (AWG 24...AWG 14) Твердий |
| Код УКТЗЕД | 8536699090 |
| Країна виробник | Франція |
| Маса нетто | 0.29 кг |
| Момент затягування | 0.6 Н.м з плоский Ø 3.5 мм викрутка |
| Опір до нитки розжарювання | 750 °C, час згасання < 30 с відповідно до МЕК 60695-2-11 |
| Підключення до ПЛК | SUB-D 25 |
| Робоча температура навколишнього середови | 0-60 °C відповідно до МЕК 61131-2 |
| Сертифікація виробу | GL | DNV | UL | CSA | EAC |
| Спосіб кріплення | затискачами (симетрична din-рейка 35 мм) | гвинтами (суцільна пластина з комплектом кріплення) |
| Стійкість до електростатичного розряду | 4 кВ (контакт) рівень 3 відповідно до МЕК 61000-4-2 | 8 кВ (Повітря) рівень 3 відповідно до МЕК 61000-4-2 |
| Стійкість до радіочастотного електромагні | 10 В/м (26000000-1000000000 Гц) відповідно до МЕК 61000-4-3 рівень 3 |
| Стійкість до швидких перехідних процесів | 2 кВ рівень 3 відповідно до МЕК 61000-4-4 |
| Ступінь забруднення | 2 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Температура повітря для зберігання | -40-80 °C відповідно до МЕК 61131-2 |
| Тип виробу або компоненту | з'єднувальна основа для лічильників і аналог. каналів |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Функція модуля | аналоговий вхідний струм, сумісний з Преміум | аналогова вхідна напруга, сумісний з Преміум | Pt 100, сумісний з Преміум |
| Штрих-код | b3389110644463 |
