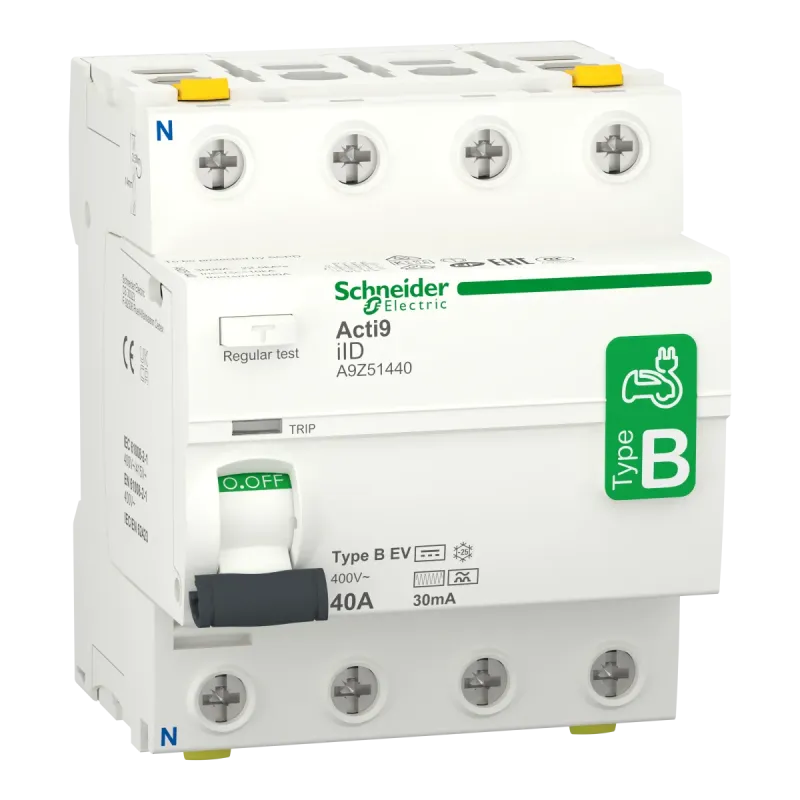

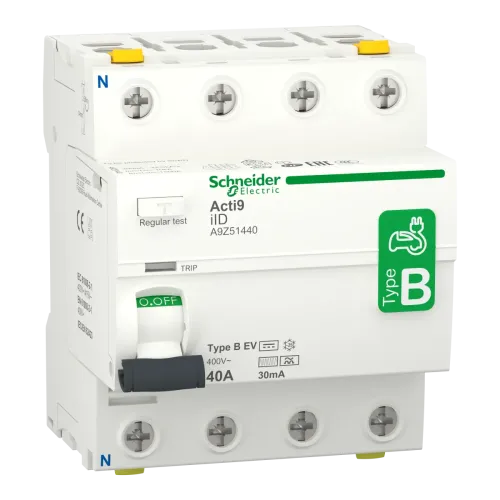

ТОПДИФ. ВИМ. НАВАНТ. iID 4P 40A 30mA B EV
- Виробник: Schneider Electric
- Модель: A9Z51440
- В наявності
Acti9 iID це модульний вимикач диференційного струму (ВДС) для електромобілей. Це чотирьохполюсний ВДС з номінальним струмом 40A, класом захисту B-EV і чутливістю до витоку на землю 30 мА. Він призначений для захисту людини від ураження електричним струмом через прямий або непрямий контакт, а також від пожежі. Механічний індикатор VisiTrip сигналізує про спрацювання ВДС, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Відповідає стандартам МЕК 61008-2-1 і МЕК 62423. Струм увімкнення та вимкнення (Im/IΔm) 1 500 А. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 10 кА. Електрична зносостійкість до 15000 циклів. Механічна зносостійкість до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму. Призначений для встановлення на DIN-рейку. Його ширина складає 8 модулів по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Розміри: (Ш) 72 мм x (В) 88 мм x (Г) 79 мм. Вага 415 г. Має ступінь захисту IP20. Диференційний вимикач має ступінь захисту IP40 при встановленні в щиті відповідно до стандарту МЕК 60529. Робоча температура від -25°C до 60°C. Температура зберігання від -40°С до 85°С.
| Specifications | |
|---|---|
| [In] номінальний струм | 40 А |
| [Ue] номінальна робоча напруга | 400 В змінний струм 50 Гц |
| [Ui] номінальна напруга ізоляції | 500 В |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| COS | 19GP-SMBFDT |
| How to video | https://www.youtube.com/watch?v=d1_U_ZnYL8c |
| Виробник | Schneider Electric |
| Висота | 88 мм |
| Висота над рівнем моря | 0...2000 m |
| Втрати потужності на полюс | 1.8 В |
| Глибина | 79 мм |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 15000 циклів |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 3 кА відповідно до МЕК 61008-1 |
| Загальні втрати електроенергії | 5.4 В |
| Знак якості | VDE | NF | IMQ | KEMA |
| Індикатор положення контакту | так |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E |
| Категорія перенапруги | IV |
| Кількість модулів Ш = 9 мм | 8 |
| Клас захисту від витоку струму на землю | тип B-EV (електромобіль) |
| Клеми підключення | подвійна клема Фронтальне1-35 мм² жорсткий | подвійна клема Фронтальне1-25 мм² гнучкий | подвійна клема Фронтальне1-25 мм² гнучкий з зажимом | подвійна клема задня частина1-25 мм² жорсткий | подвійна клема задня частина1-16 мм² гнучкий | подвійна клема задня частина1-16 мм² гнучкий з зажимом |
| Код УКТЗЕД | 8536508000 |
| Колір | Білий |
| Країна виробник | Іспанія |
| Крок підключення | 18 мм |
| Маса нетто | 415 г |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | Індикатор спрацювання | iндикатор УВІМК/ВИМК |
| Місцерозташування пристрою в системі | Вихідний | груповий вхід |
| Момент затягування | 3.5-3.5 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | iID |
| Назва продукту | Acti9 iID |
| Номінальна вмикаюча та вимикаюча здатність | Idm 1500 А | Im 1500 А |
| Номінальний умовний струм короткого замика | 10 кА |
| Область застосування продукту | Зарядний пристрій для електромобілів |
| Опис параметрів блокування | Пристрій для встановлення навісних замків |
| Опис полюсів | 4P |
| Положення нейтралі | Зліва |
| Робоча температура навколишнього середови | -25-60 °C |
| Розсіювана потужність на полюс | 1.5 В |
| Розсіювання потужності | 6 В |
| Сертифікація виробу | CCC | KC |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61008-2-1 | МЕК/EN 62423 | EN 61008-2-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK05 |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: зубець |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Тип виробу або компоненту | автоматичний вимикач захисного відключення (ПЗВ) |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Частота мережі | 50 Гц |
| Чутливість до витоку струму | 30 мА |
| Ширина | 72 мм |
| Штрих-код | b3606489502799 |
