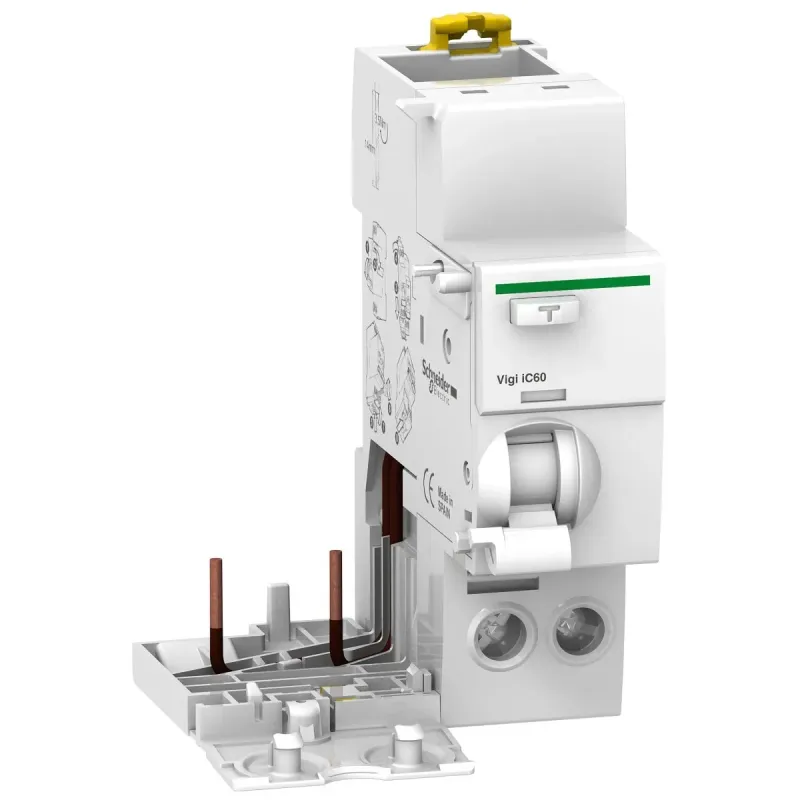

ТОПДИФ. БЛОК VIGI iC60 2P 25A 30мА Asi
- Виробник: Schneider Electric
- Модель: A9V61225
- В наявності
Диференційний блок Acti9 Vigi iC60 є модульним додатковим пристроєм диференційного захисту. Кількість полюсів 2P, номінальний струм 63Aта робочою напругою від 230 В змінного струму до 240 В змінного струму відповідно до МЕК 61009-1. Клас захисту від витоку струму на землю – тип A-SI з чутливістю 30 мА та можливістю підключення як зверху, так і знизу. Він захищає від ураження електричним струмом через непрямий контакт і пожежі. Тип A-SI забезпечує підвищену стійкість до електричних перешкод та до забрудненого або корозійного середовища. Його можна комбінувати з iC60 або Acti9 Reflex iC60 для забезпечення захисту людей і захисту установок. Цей продукт відповідає стандартам МЕК 61009-1 і EN 61009-1. Номінальна робоча напруга Ue становить 230-240 В змінного струму. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Ступінь забруднення пристрою 3. Можливість монтажу на DIN-рейку. Ширина 3 модулі по 9 мм. Розміри: (Ш) 63 мм x (В) 91 мм x (Г) 73,5 мм. Вага 0,165 кг. Ступінь захисту пристрою IP20 і IP40 при встановленні в щиті. Робоча температура від -25°C до +60°C. Температура зберігання від -40°C до +85°C.
| Specifications | |
|---|---|
| [In] номінальний струм | 25 А |
| [Ue] номінальна робоча напруга | 230...240 В змінний струм 50/60 Гц відповідно до МЕК 61009-1 | 230...240 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 91 мм |
| Глибина | 73.5 мм |
| Довжина зачистки проводів | 14 мм для Нижній з'єднання |
| Електричне підключення до автоматичного ви | гвинтове |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 3000 A відповідно до МЕК 61009-1 |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E |
| Кількість модулів Ш = 9 мм | 3 |
| Клас захисту від витоку струму на землю | тип A-SI (суперімунізований) |
| Клеми підключення | Термінал тунельного типу Зворотній бік для 1 кабель(і) 1-25 мм² жорсткий без кабельного наконечника | Термінал тунельного типу Зворотній бік для 1 кабель(і) 1-16 мм² гнучкий без кабельного наконечника | Термінал тунельного типу Зворотній бік для 1 кабель(і) 1-16 мм² гнучкий з кабельним наконечником |
| Код УКТЗЕД | 8536303090 |
| Країна виробник | Франція |
| Маса нетто | 0.165 кг |
| Місцева сигналізація | Індикатор спрацювання |
| Місцерозташування пристрою в системі | Вихідний |
| Момент затягування | 2-2 Н.м Нижній |
| Монтажна опора | DIN-рейка |
| Назва пристрою | Vigi iC60 |
| Опис полюсів | 2P |
| Робоча температура навколишнього середови | -25-60 °C |
| Сегмент ринку | малий комерційний |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61009-1 | МЕК 61009-2-1 |
| Ступінь забруднення | 3 відповідно до МЕК 60947-2 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529 |
| Сумісність гребінчастих шин і розподільчих | Нижній: Так |
| Сумісність продуктів | одиночна клема |
| Сумісність серії | Acti9 (Acti9 iC60) | Acti9 (Acti9 Reflex iC60) |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Тип виробу або компоненту | Додоткові блоки диференційного захисту |
| Тип мережі | змінний струм |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Частота мережі | 50/60 Гц |
| Ширина | 63 мм |
| Штрих-код | b3606480087721 |
