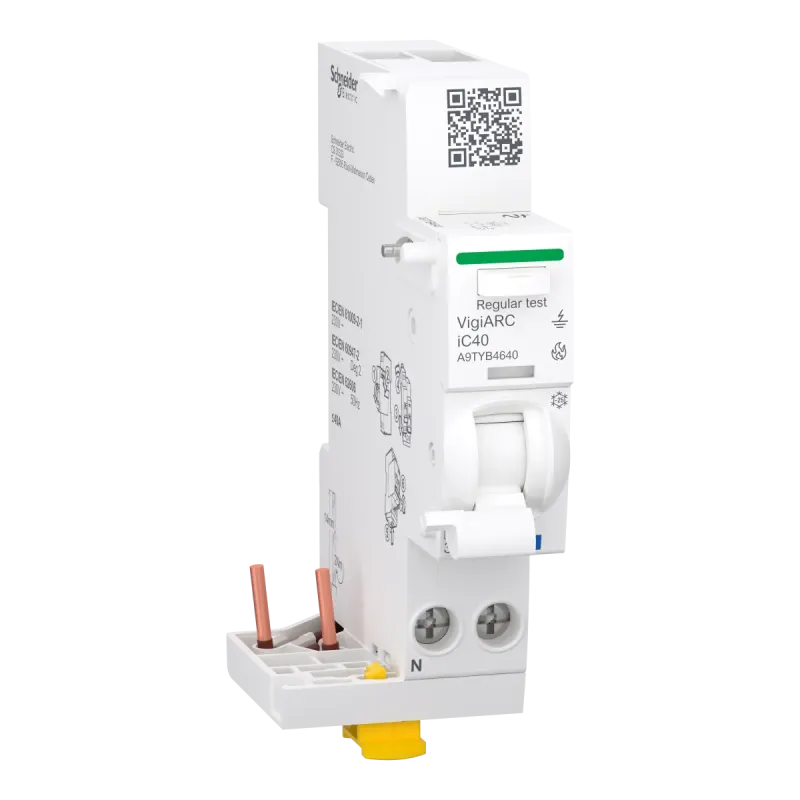

ТОПБлок зах VigiARC iC40 1P+N 40A 30мА A-SI
- Виробник: Schneider Electric
- Модель: A9TYB4640
- В наявності
Acti9 VigiARC iC40 - це блок захисту від дугового замикання з функцією диференційного реле. Кількість полюсів 1P+N, номінальний струм In 40A. Клас захисту від витоку на землю - тип A-SI з чутливістю 30 мА. Миттєве спрацювання при виникненні витоку струму на землю. Блок захисту від дугового замикання підключається до автоматичного вимикача Acti9 iC40 з номінальним струмом від 6 A до 40 A та кривою B або C. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Колір білий (RAL9003). Розміри, включаючи шини, становлять (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Пристрій відповідає стандартам МЕК 62606, МЕК 61009-1 та МЕК 61009-2-1.
| Specifications | |
|---|---|
| [In] номінальний струм | 40 А |
| [Ue] номінальна робоча напруга | 230 В змінний струм |
| [Ui] номінальна напруга ізоляції | 250 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| COS | 19GP-SMBFDT |
| How to video | https://www.youtube.com/watch?v=E6cmIJlbjo8 |
| Виробник | Schneider Electric |
| Висота | 91 мм |
| Висота над рівнем моря | 2000 m |
| Глибина | 73 мм |
| Довжина зачистки проводів | 14 мм |
| Електрична зносостійкість | 10000 циклів > 25 A | 20000 циклів <= 25 A |
| Запис електричних параметрів | дата і час | індикатори необхідності обслуговування |
| Знак якості | IMQ |
| Кількість модулів Ш = 9 мм | 2 |
| Клас захисту від витоку струму на землю | тип A-SI (суперімунізований) |
| Клеми підключення | клеми тунельного типу1-10 мм² гнучкий | клеми тунельного типу1-16 мм² жорсткий |
| Код УКТЗЕД | 8536201000 |
| Колір | Білий (RAL 9003) |
| Країна виробник | Іспанія |
| Маса нетто | 100 г |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | УВІМК., ВИМК., відключення при несправності | Світлодіодна діагностика несправності дуги |
| Місцерозташування пристрою в системі | Вихідний |
| Момент затягування | 2-2 Н.м |
| Монтажна опора | DIN-рейка |
| Назва пристрою | VigiARC iC40 |
| Назва продукту | Acti9 VigiARC iC40 |
| Опис полюсів | 1P + N |
| Положення нейтралі | Зліва |
| Порогова напруга спрацьовування | 275 В для +/- 5 V |
| Робоча температура навколишнього середови | -25-40 °C |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 62606 | МЕК 61009-1 | МЕК 61009-2-1 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -40-80 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Тип виробу або компоненту | arc fault detection with residual current protection add-on block |
| Тип мережі | змінний струм |
| Тропічне виконання | ступінь тяжкості B відповідно до МЕК 60068-2-30 для 28 днів |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Частота мережі | 50 Гц |
| Чутливість до витоку струму | 30 мА |
| Ширина | 36 мм |
| Штрих-код | b3606481905925 |
