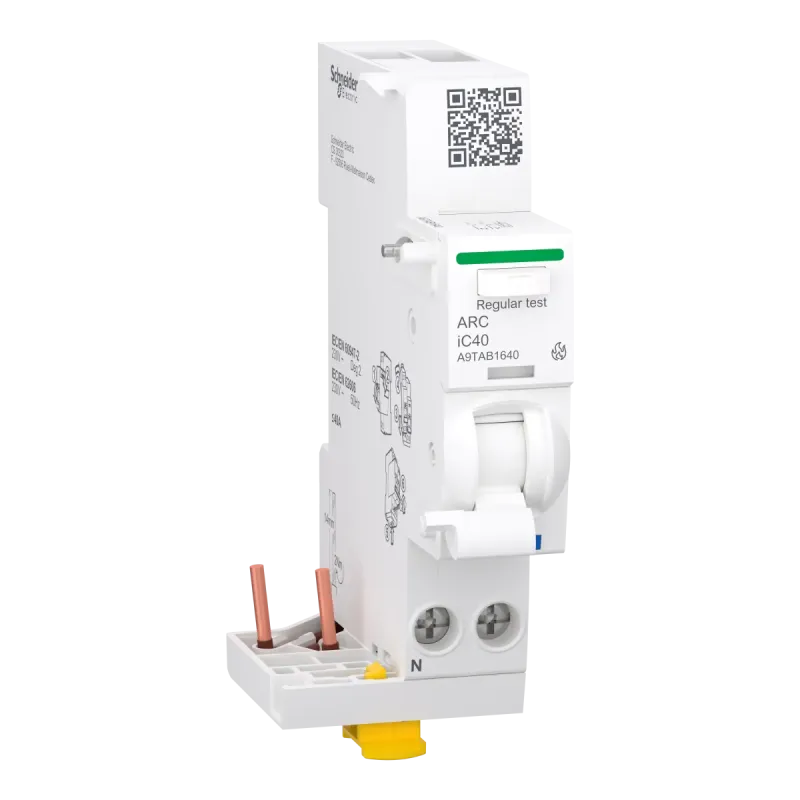

ТОПБлок захисту Acti9 ARC iC40 1P+N 40 A
- Виробник: Schneider Electric
- Модель: A9TAB1640
- В наявності
Acti9 ARC iC40 це блок захисту від дугового замикання. Кількість полюсів 1P+N, номінальний струм In 40A. Блок захисту від дугового замикання підключається до автоматичного вимикача Acti9 iC40 з номінальним струмом від 6 A до 40 A та кривою B або C. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Колір виробу білий (RAL9003). Розміри: (Ш) 36 мм x (В) 91 мм x (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Пристрій відповідає стандарту МЕК 62606.
| Specifications | |
|---|---|
| [In] номінальний струм | 40 А |
| [Ue] номінальна робоча напруга | 230 В змінний струм 50 Гц відповідно до МЕК 62606 |
| [Ui] номінальна напруга ізоляції | 250 В змінний струм 50 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 62606 |
| COS | 19GP-SMBFDT |
| How to video | https://www.youtube.com/watch?v=E6cmIJlbjo8 |
| Виробник | Schneider Electric |
| Висота | 91 мм |
| Відносна вологість | 95-95 % на 55-55 °C |
| Глибина | 73 мм |
| Довжина зачистки проводів | 14 мм |
| Електрична зносостійкість | 10000 циклів 230 В змінний струм відповідно до МЕК 62606 |
| Електричне підключення до автоматичного ви | гвинтове |
| Запис електричних параметрів | дата і час | індикатори необхідності обслуговування |
| Знак якості | IMQ |
| Категорія перенапруги | ІІІ |
| Кількість модулів Ш = 9 мм | 2 |
| Клеми підключення | Термінал тунельного типу1-10 мм² гнучкий | Термінал тунельного типу1-16 мм² жорсткий |
| Код УКТЗЕД | 8536303090 |
| Колір | Білий (RAL 9003) |
| Країна виробник | Іспанія |
| Крок підключення | 9 мм між фазою та нейтраллю |
| Маса нетто | 90 г |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | УВІМК., ВИМК., відключення при несправності | Світлодіодна діагностика несправності дуги |
| Місцерозташування пристрою в системі | Вихідний |
| Момент затягування | 2-2 Н.м |
| Монтажна опора | DIN-рейка |
| Назва пристрою | ARC |
| Опис полюсів | 1P + N |
| Положення нейтралі | Зліва |
| Порогова напруга спрацьовування | 275 В для +/- 5 V |
| Робоча температура навколишнього середови | -25-40 °C |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 62606 |
| Ступінь забруднення | 2 відповідно до МЕК 62606 |
| Ступінь захисту | IP20 |
| Температура навколишнього повітря для збер | -40-80 °C |
| Тип виробу або компоненту | додатковий блок виявлення дугових замикань |
| Тип мережі | змінний струм |
| Тропічне виконання | ступінь тяжкості B відповідно до МЕК 60068-2-30 для 28 днів |
| Частота мережі | 50 Гц |
| Ширина | 36 мм |
| Штрих-код | b3606481905840 |
