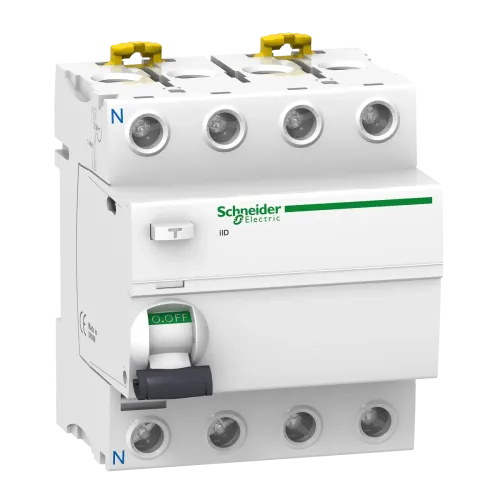

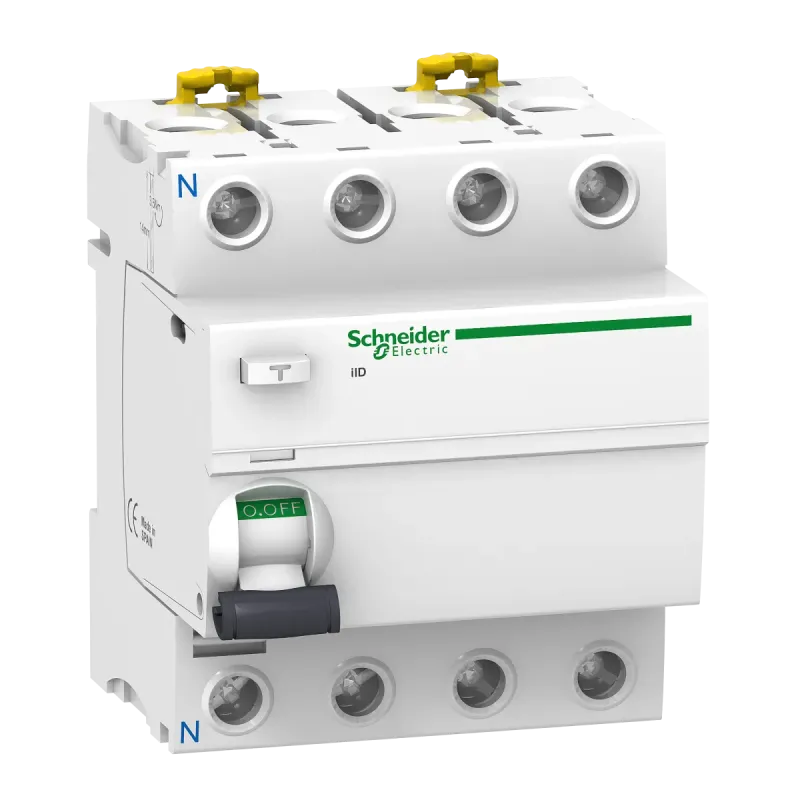

ТОПДИФ. ВИМ. НАВАНТ. iID 4P 63A 100мА AC
- Виробник: Schneider Electric
- Модель: A9R12463
- В наявності
Acti9 iID це модульний вимикач диференційного струму (ВДС). Це 4-х хполюсний ВДС з номінальним струмом 63А, чутливістю до витоку на землю 100 мА типу AC. Він призначений для захисту людини від ураження електричним струмом через прямий або непрямий контакт, а також від пожежі. Механічний індикатор VisiTrip сигналізує про спрацювання ВДС, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Відповідає стандарту МЕК 61008-1. Струм увімкнення та вимкнення (Im/IΔm) 1 500 А. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 10 кА. Він має електричну зносостійкість до 15 000 циклів і механічну зносостійкість до 20 000 циклів. Робоча напруга Ue становить 380- 415 В змінного струму. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Частота 50 Гц або 60 Гц. Призначений для встановлення на DIN-рейку. Його ширина складає 9 модулів по 8 мм. Колір продукту білий (RAL9003). Розміри: (Ш) 72 мм x (В) 91 мм x (Г) 73,5 мм. Вага 0,37 кг. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 при встановленні в щиті. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.
| Specifications | |
|---|---|
| [In] номінальний струм | 63 А |
| [Ue] номінальна робоча напруга | 380...415 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 91 мм |
| Глибина | 73.5 мм |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | AC-1: 15000 циклів |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61008-1 |
| Індикатор положення контакту | так |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E |
| Кількість модулів Ш = 9 мм | 8 |
| Клас захисту від витоку струму на землю | Тип АС |
| Клеми підключення | одиночна клема Зверху або знизу1-35 мм² жорсткий | одиночна клема Зверху або знизу1-25 мм² гнучкий | одиночна клема Зверху або знизу1-25 мм² гнучкий з зажимом |
| Код сумісності | iID |
| Код УКТЗЕД | 8536508000 |
| Колір | Білий |
| Країна виробник | Іспанія |
| Крок підключення | 18 мм між фазами | 18 мм між фазою та нейтраллю |
| Маса нетто | 0.37 кг |
| Механічна зносостійкість | 20000 циклів |
| Місцерозташування пристрою в системі | Вихідний |
| Момент затягування | 3.5-3.5 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | iID |
| Назва продукту | Acti9 iID |
| Номінальна вмикаюча та вимикаюча здатність | Idm 1500 А | Im 1500 А |
| Номінальний умовний струм короткого замика | 10 кА |
| Опис параметрів блокування | Пристрій для встановлення навісних замків |
| Опис полюсів | 4P |
| Положення нейтралі | Зліва |
| Робоча температура навколишнього середови | -5-60 °C |
| Сегмент ринку | малий комерційний |
| Сертифікація виробу | EAC |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61008-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529 |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: зубець |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Тип виробу або компоненту | автоматичний вимикач захисного відключення (ПЗВ) |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Частота мережі | 50/60 Гц |
| Чутливість до витоку струму | 100 мА |
| Ширина | 72 мм |
| Штрих-код | b3606480089343 |
