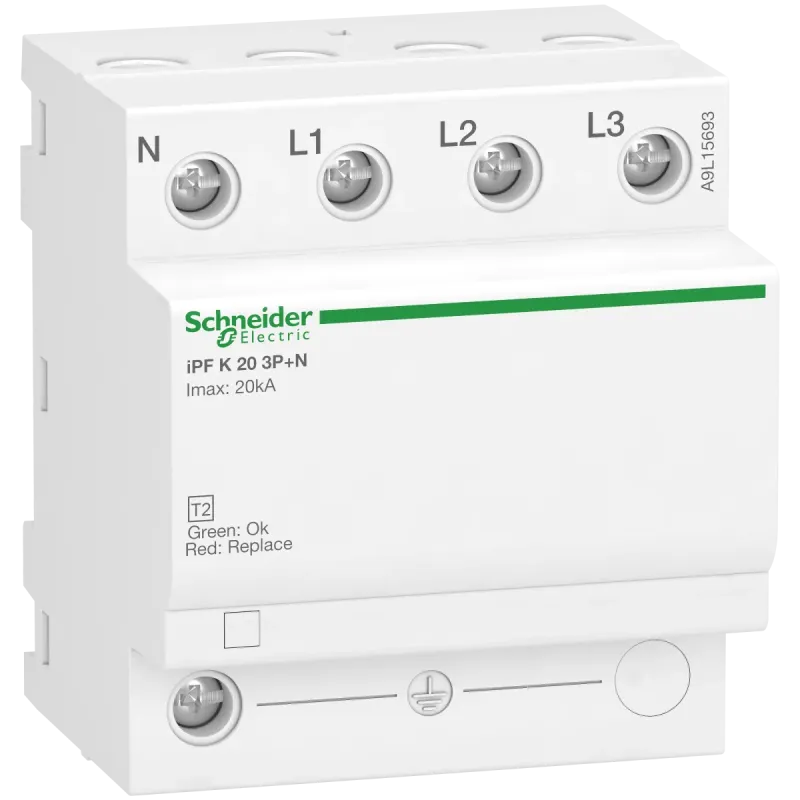

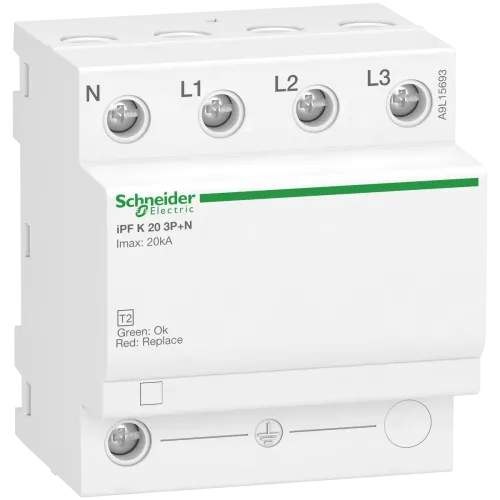

ТОПОБМЕЖ. ПЕРЕН. iPF20 20кА 340V 3P N
- Виробник: Schneider Electric
- Модель: A9L15693
- В наявності
Acti9 iPF K 20 це пристрій захисту від імпульсних перенапруг (ПЗІП) для установок 3P+N. Максимальний струм розряду Imax становить 20 кА. Номінальний струм розряду становить 5 кА. Серія багатополюсних ПЗІП адаптована для систем заземлення TT, TN-S, TN-C. Вхідний захист від перенапруг типу 2 рекомендується для середнього рівня ризику. Максимальна безперервна робоча напруга Uc у звичайному режимі становить 260 В змінного струму між нейтраллю та землею та 340 В змінного струму між фазою та землею. Максимальна безперервна робоча напруга Uc у диференціальному режимі (між фазою та нейтраллю) становить 340 В змінного струму. Рівень захисту від підвищення напруги становить 1,5 кВ у загальному режимі (між нейтраллю та землею) і 1,1 кВ у диференціальному режимі (між фазою та нейтраллю). Номінальна робоча напруга Ue становить 230 В змінного струму або 400 В змінного струму +/- 10%. Колір продукту білий (RAL9003). Розміри: (Ш) 72 мм x (В) 81 мм x (Г) 69 мм. Вага 420г. Ступінь захисту IP20 і IP40 при встановленні в щит. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C. Відповідає стандартам EN 61643-11 і МЕК 61643-11.
| Specifications | |
|---|---|
| [Uc] максимальна тривала робоча напруга | Звичайний режим: 340 В L/PE | Звичайний режим: 260 В N/PE | Диференційний режим: 340 В L/N |
| [Ue] номінальна робоча напруга | 230/400 В змінний струм (+/- 10 %) на 50/60 Гц |
| [Ut] тимчасова перенапруга | 337 В L/N 5 с стійкість | 442 В L/PE 5 с стійкість | 1200 В N/PE 200 мс стійкість | 1453 В L/PE 200 мс стійкість |
| COS | 19GP-SMBFDR |
| Виробник | Schneider Electric |
| Висота | 81 мм |
| Висота над рівнем моря | 2000 m |
| Відносна вологість | 5-95 % |
| Глибина | 69 мм |
| Дистанційна сигналізація | відсутній |
| Диференційний струм | 0.003 мА |
| Довжина зачистки проводів | 11 мм |
| Кількість модулів Ш = 9 мм | 8 |
| Клеми підключення | Термінал тунельного типу (Зверху або знизу) 25-25 мм² жорсткий | Термінал тунельного типу (Зверху або знизу) 16-16 мм² гнучкий | Термінал тунельного типу (Зверху або знизу) 16-16 мм² гнучкий з зажимом |
| Код сумісності | iPF K 20 |
| Код УКТЗЕД | 8536309000 |
| Колір | Білий (RAL 9003) |
| Країна виробник | Китай |
| Максимальний рівень напруги захисту [Up] | Звичайний режим <1.5 кВ тип 2 N/PE | Диференційний режим <1.1 кВ тип 2 L/N |
| Максимальний струм розряду | Звичайний режим: 20 кА L/PE | Звичайний режим: 20 кА N/PE | Диференційний режим: 20 кА L/N |
| Маса нетто | 420 г |
| Момент затягування | 3.5-3.5 Н.м |
| Назва пристрою | iPF K |
| Назва продукту | Acti9 iPF K |
| Напруга ланцюга сигналізації | 0.25 A/250 В ЗМІННИЙ СТРУМ 50/60 Гц |
| Номінальний розряд струму | Звичайний режим: 5 кА (L/PE) | Звичайний режим: 5 кА (N/PE) | Диференційний режим: 5 кА (L/N) |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P + N |
| Робоча температура навколишнього середови | -25-60 °C |
| Сертифікація виробу | CE | EAC |
| Система заземлення | TT | TN-S |
| Спосіб кріплення | Затисканням (DIN-рейка) |
| Стандарти | МЕК 61643-11:2011 |
| Ступінь ударозахисту | IK03 conforming to МЕК 62262 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія розрядника | MOV + GDT |
| Тип виробу або компоненту | Розрядник перенапруг |
| Тип класу розрядника | тип 2 |
| Тип пристрою вимкнення | Зв'язаний автоматичний вимикач iK60N 20 А крива C - Icu 6 кА | застосовуваний апарат захисту gG 25 А - Icu 25 кА |
| Тип розрядника | Електророзподільна мережа |
| Ширина | 72 мм |
| Штрих-код | b3606480089947 |
