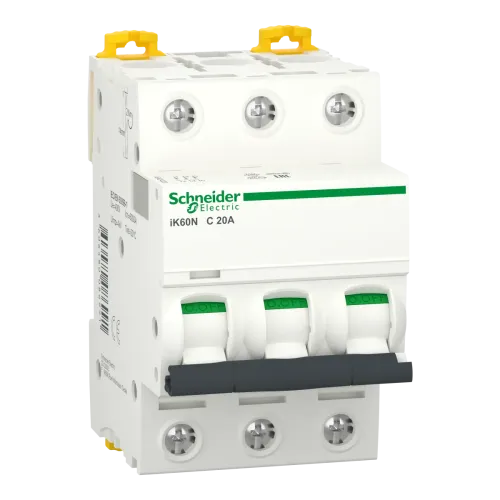

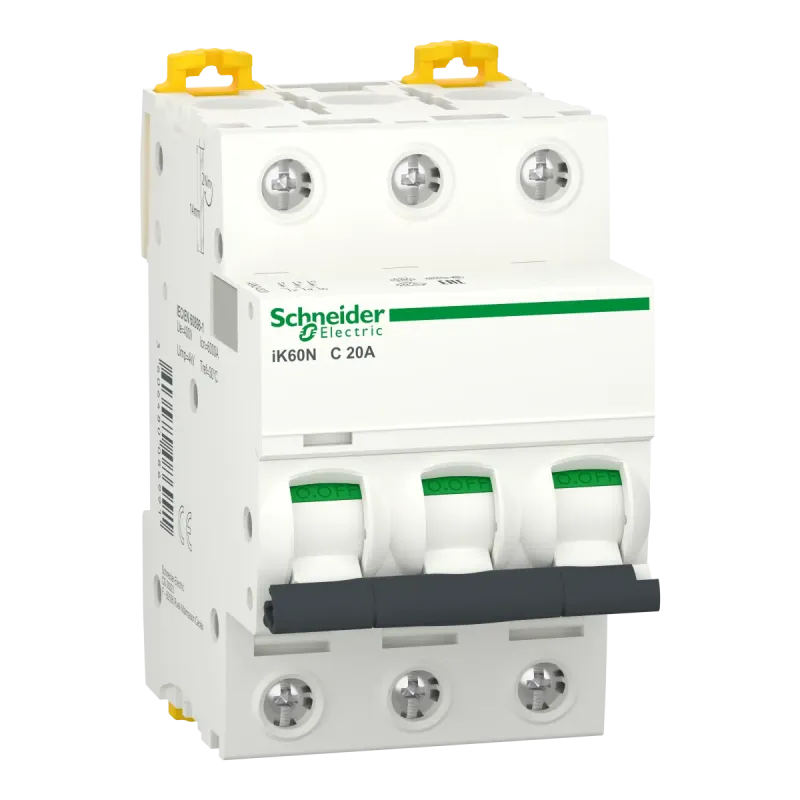

ТОПАВТ. ВИМИКАЧ iK60 3P 20A C
- Виробник: Schneider Electric
- Модель: A9K24320
- В наявності
Acti9 iK60N є низьковольтним модульним автоматичним вимикачем (АВ). Це автоматичний вимикач 3P з 3 захищеними полюсами, номінальним струмом 20A і кривою відключення С. Номінальна відключаюча здатність при короткому замиканні складає 6000 А при 400 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від струмів короткого замикання та перевантаження. Він має подвійне кріплення для швидкого демонтажу разом із гребінчастою шинкою. Він має електричну стійкість до 10000 циклів і механічну стійкість до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Робоча частота 50 Гц або 60 Гц. Він може бути встановлений на DIN-рейку для модульної установки. Його ширина становить 6 модулів по 9 мм. Колір виробу білий (RAL9003). Розміри: (Ш) 54 мм x (В) 85 мм x (Г) 78,5 мм. Вага 300г. Має ступінь захисту IP20. Має ступінь захисту IP40 при встановленні у модульному щиті відповідно до стандарту МЕК 60529. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц |
| [In] номінальний струм | 20 А на 30 °C |
| [Ue] номінальна робоча напруга | 400 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 60898-1 |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Відключаюча здатність | 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60898-1 |
| Втрати потужності на полюс | 3.0 В |
| Глибина | 78.5 мм |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 10000 циклів |
| Загальні втрати електроенергії | 9.0 В |
| Захист від витоку струму на землю | відсутній |
| Індикатор положення контакту | ні |
| Категорія перенапруги | II |
| Кількість захищених полюсів | 3 |
| Кількість модулів Ш = 9 мм | 6 |
| Клас обмеження | 3 відповідно до МЕК 60898-1 |
| Клеми підключення | Термінал тунельного типу (Зверху або знизу) 1-25 мм² жорсткий | Термінал тунельного типу (Зверху або знизу) 1-16 мм² гнучкий |
| Код сумісності | iK60 |
| Код УКТЗЕД | 8536201000 |
| Колір | Білий |
| Країна виробник | Болгарія |
| Крива відключення | C |
| Крок підключення | 18 мм між фазами |
| Маса нетто | 300 г |
| Межа магнітного відключення | 5...10 x In |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | iндикатор УВІМК/ВИМК |
| Момент затягування | 2-2 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | iK60N |
| Назва продукту | Acti9 iK60 |
| Область застосування продукту | Розподіл |
| Опис параметрів блокування | Пристрій для встановлення навісних замків |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -25-60 °C |
| Сегмент ринку | малий комерційний |
| Сертифікація виробу | SNI |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 60898-1 |
| Ступінь забруднення | 2 відповідно до МЕК 60898-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія розчеплювача | Тепломагнітний |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Частота мережі | 50/60 Гц |
| Ширина | 54 мм |
| Штрих-код | b3606480086991 |
