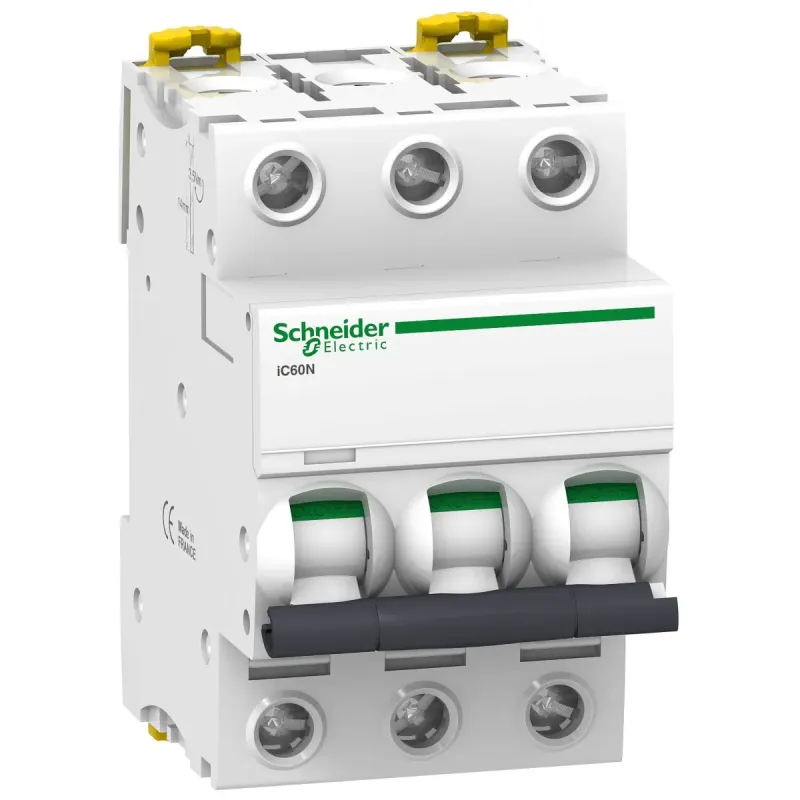

ТОПАВТ. ВИМИКАЧ iC60N 3P 20A B
- Виробник: Schneider Electric
- Модель: A9F78320
- В наявності
₴1742.46
Без податку: ₴1452.05
АВТОМАТИЧНИЙ ВИМИКАЧ iC60N 3P 20A B
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц | 7.5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц | 4.5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц | 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц | 7.5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц | 4.5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц | 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінн |
| [In] номінальний струм | 20 А |
| [Ue] номінальна робоча напруга | 220...240 В змінний струм 50/60 Гц | 400 В змінний струм 50/60 Гц | 380...415 В змінний струм 50/60 Гц | 440 В змінний струм 50/60 Гц | 12...133 В змінний струм 50/60 Гц | 125...180 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц відповідно до EN 60947-2 | 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до EN 60947-2 | 6 кВ відповідно до МЕК 60947-2 |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Висота над рівнем моря | 0...2000 m |
| Відключаюча здатність | 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 | 36 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 10 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 20 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 6 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 36 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 10 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60 |
| Відносна вологість | 95-95 % на 55-55 °C |
| Відповідність вимогам по ізоляції | Так відповідно до EN 60898-1 | Так відповідно до EN 60947-2 | Так відповідно до МЕК 60898-1 | Так відповідно до МЕК 60947-2 |
| Втрати потужності на полюс | 2.4 В |
| Глибина | 78.5 мм |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 10000 циклів |
| Загальні втрати електроенергії | 7.199999999999999 В |
| Захист від витоку струму на землю | Окремий блок |
| Індикатор положення контакту | так |
| Категорія застосування | категорія A відповідно до EN 60947-2 | категорія A відповідно до МЕК 60947-2 |
| Категорія перенапруги | IV |
| Кількість захищених полюсів | 3 |
| Кількість модулів Ш = 9 мм | 6 |
| Клас обмеження | 3 відповідно до EN 60898-1 | 3 відповідно до МЕК 60898-1 |
| Клеми підключення | одиночна клема (Зверху або знизу) 1-25 мм² жорсткий | одиночна клема (Зверху або знизу) 1-16 мм² гнучкий |
| Код відключаючої здатності | N |
| Код сумісності | iC60 |
| Код УКТЗЕД | 8536201000 |
| Колір | Білий |
| Країна виробник | Болгарія |
| Крива відключення | B |
| Крок підключення | 18 мм між фазами |
| Маса нетто | 0.375 кг |
| Межа магнітного відключення | 4 x In +/- 20 |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | Індикатор спрацювання |
| Момент затягування | 2-2 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | IC60N |
| Назва продукту | Acti9 iC60 |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -35-70 °C |
| Сегмент ринку | малий комерційний |
| Спосіб кріплення | фіксація |
| Стандарти | EN 60898-1 | МЕК 60947-2 | МЕК 60898-1 | EN 60947-2 |
| Ступінь забруднення | 3 відповідно до EN 60947-2 | 3 відповідно до МЕК 60947-2 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP20 відповідно до EN 60529 |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: Так |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія розчеплювача | Тепломагнітний |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип керування | перемикач |
| Тип мережі | ПОСТІЙНИЙ СТРУМ | змінний струм |
| Тропічне виконання | 2 відповідно до МЕК 60068-1 |
| Частота мережі | 50/60 Гц |
| Ширина | 54 мм |
| Штрих-код | b3606480092886 |
