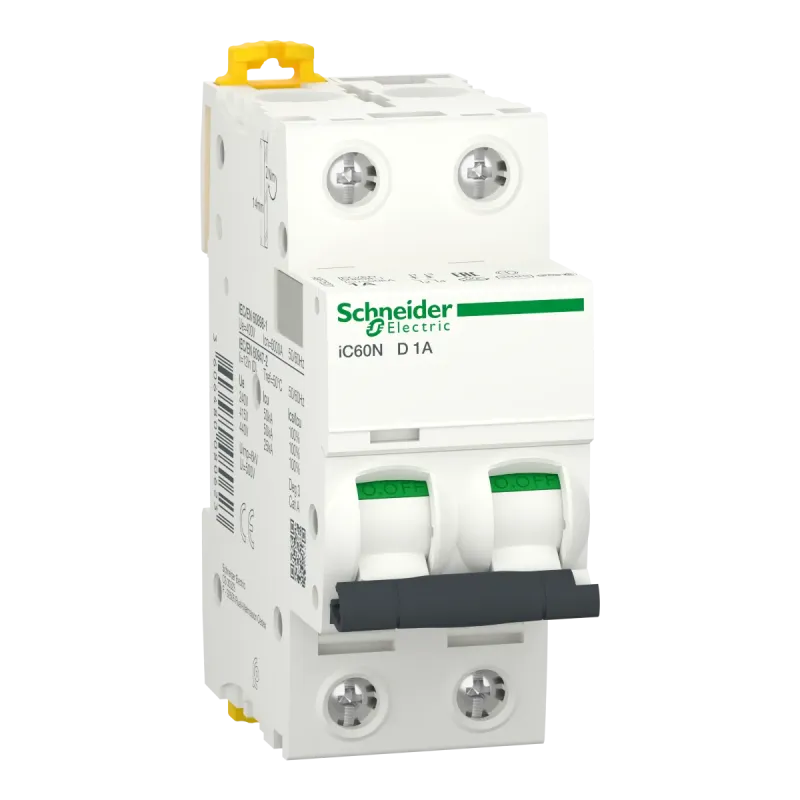

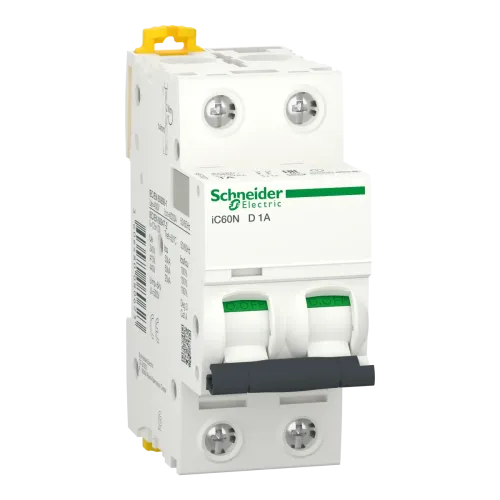

ТОПАВТ. ВИМИКАЧ iC60N 2P 1A D
- Виробник: Schneider Electric
- Модель: A9F75201
- В наявності
₴2879.88
Без податку: ₴2399.90
АВТОМАТИЧНИЙ ВИМИКАЧ iC60N 2P 1A D
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 50 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц | 50 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц | 50 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц | 25 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц | 50 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц | 25 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц | 50 кА 100 % відповідно до МЕК 60947-2 - 12...133 В зм |
| [In] номінальний струм | 1 А |
| [Ue] номінальна робоча напруга | 220...240 В змінний струм 50/60 Гц | 400 В змінний струм 50/60 Гц | 380...415 В змінний струм 50/60 Гц | 440 В змінний струм 50/60 Гц | 12...133 В змінний струм 50/60 Гц | 72...125 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц відповідно до EN 60947-2 | 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до EN 60947-2 | 6 кВ відповідно до МЕК 60947-2 |
| 360 view | https://visuals.se.com/A9F75201_Schneider_Acti9/20210208T0450/360 |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Висота над рівнем моря | 0...2000 m |
| Відключаюча здатність | 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 | 50 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 50 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 25 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 10 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 6 |
| Відносна вологість | 95-95 % на 55-55 °C |
| Відповідність вимогам по ізоляції | Так відповідно до EN 60898-1 | Так відповідно до EN 60947-2 | Так відповідно до МЕК 60898-1 | Так відповідно до МЕК 60947-2 |
| Втрати потужності на полюс | 2.3 В |
| Глибина | 78.5 мм |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 10000 циклів |
| Загальні втрати електроенергії | 4.6 В |
| Захист від витоку струму на землю | Окремий блок |
| Індикатор положення контакту | так |
| Категорія застосування | категорія A відповідно до EN 60947-2 | категорія A відповідно до МЕК 60947-2 |
| Категорія перенапруги | IV |
| Кількість захищених полюсів | 2 |
| Кількість модулів Ш = 9 мм | 4 |
| Клеми підключення | одиночна клема (Зверху або знизу) 1-25 мм² жорсткий | одиночна клема (Зверху або знизу) 1-16 мм² гнучкий |
| Код відключаючої здатності | N |
| Код сумісності | iC60 |
| Код УКТЗЕД | 8536201000 |
| Колір | Білий |
| Країна виробник | Франція |
| Крива відключення | D |
| Крок підключення | 18 мм між фазами |
| Маса нетто | 0.25 кг |
| Межа магнітного відключення | 12 x In +/- 20 |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | Індикатор спрацювання |
| Момент затягування | 2-2 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | IC60N |
| Назва продукту | Acti9 iC60 |
| Область застосування продукту | Розподіл |
| Опис полюсів | 2P |
| Робоча температура навколишнього середови | -35-70 °C |
| Сегмент ринку | малий комерційний |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947-2 | EN 60898-1 | МЕК 60898-1 | EN 60947-2 |
| Ступінь забруднення | 3 відповідно до EN 60947-2 | 3 відповідно до МЕК 60947-2 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP20 відповідно до EN 60529 |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: Так |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія розчеплювача | Тепломагнітний |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип керування | перемикач |
| Тип мережі | ПОСТІЙНИЙ СТРУМ | змінний струм |
| Тропічне виконання | 2 відповідно до МЕК 60068-1 |
| Частота мережі | 50/60 Гц |
| Ширина | 36 мм |
| Штрих-код | b3606480080623 |
