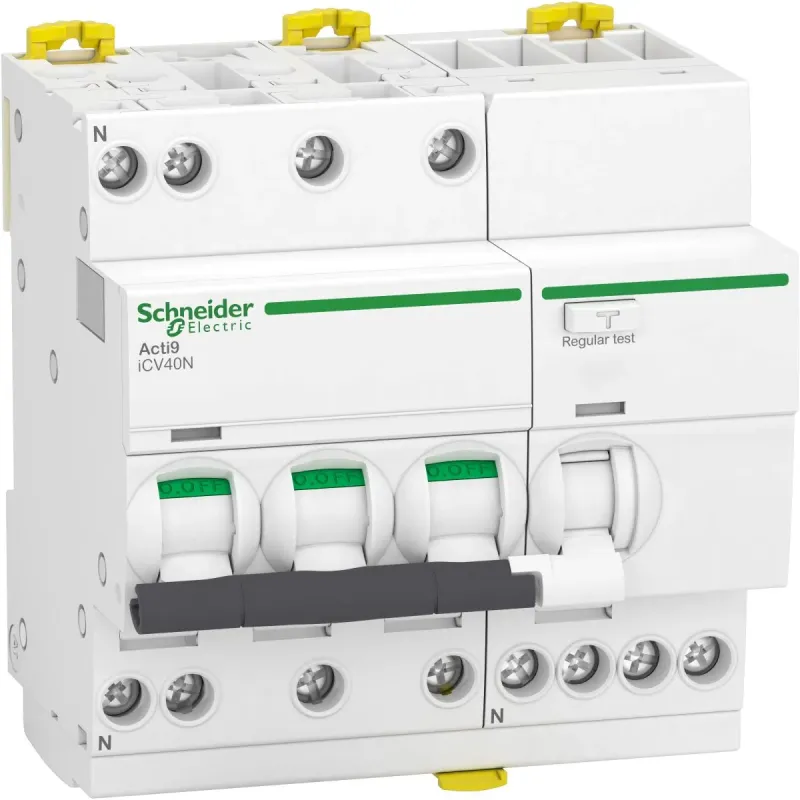

ТОПДИФ.АВТ. iCV40 3P+N 25A C 6кА 30мА AC
- Виробник: Schneider Electric
- Модель: A9DE3725
- В наявності
₴7934.28
Без податку: ₴6611.90
ДИФ. АВТ. (АВДС) iCV40, 3P+N, 25A, КРИВА C, 6кА, 30мА, ТИП AC
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 6000 А 100 % x Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| [In] номінальний струм | 25 А |
| [Ue] номінальна робоча напруга | 400 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| COS | 19GP-SMBFDT |
| How to video | https://www.youtube.com/watch?v=NgJLxZVDc94 |
| Виробник | Schneider Electric |
| Висота | 93 мм |
| Висота над рівнем моря | 2000 m |
| Відключаюча здатність | 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| Відносна вологість | 95-95 % на 55-55 °C |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Глибина | 73 мм |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 20000 циклів |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1 |
| Захист від витоку струму на землю | Інтегрований |
| Знак якості | EAC | IMQ |
| Індикатор положення контакту | так |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E |
| Категорія перенапруги | ІІІ відповідно до МЕК 60364 |
| Кількість захищених полюсів | 3 |
| Кількість модулів Ш = 9 мм | 10 |
| Клас захисту від витоку струму на землю | Тип АС |
| Клас обмеження | 3 відповідно до МЕК 61009-2-1 |
| Клеми підключення | клеми тунельного типу Зверху або знизу1-16 мм² жорсткий | клеми тунельного типу Зверху або знизу1-10 мм² гнучкий |
| Код сумісності | iCV40N |
| Код УКТЗЕД | 8536201000 |
| Колір | Білий |
| Країна виробник | Іспанія |
| Крива відключення | C |
| Крок підключення | 18 мм між фазами | 9 мм між фазою та нейтраллю |
| Маса нетто | 500 г |
| Межа магнітного відключення | 5...10 x In |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | індикація несправності | iндикатор УВІМК/ВИМК |
| Місцерозташування пристрою в системі | Вихідний |
| Момент затягування | 2-2 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | iCV40N |
| Назва продукту | Acti9 iCV40 |
| Номінальна вмикаюча та вимикаюча здатність | Idm 3000 А на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| Область застосування продукту | Розподіл |
| Опис параметрів блокування | опечатується | Пристрій для встановлення навісних замків |
| Опис полюсів | 3P + N |
| Положення нейтралі | Зліва |
| Робоча температура навколишнього середови | -5-60 °C |
| Сегмент ринку | малий комерційний |
| Сертифікація виробу | CE |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61009-2-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529 |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: зубець |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Технологія розчеплювача | Тепломагнітний |
| Тип виробу або компоненту | Автоматичний вимикач диференційного струму (АВДС) |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Частота мережі | 50/60 Гц |
| Чутливість до витоку струму | 30 мА |
| Ширина | 90 мм |
| Штрих-код | b3606481328748 |
