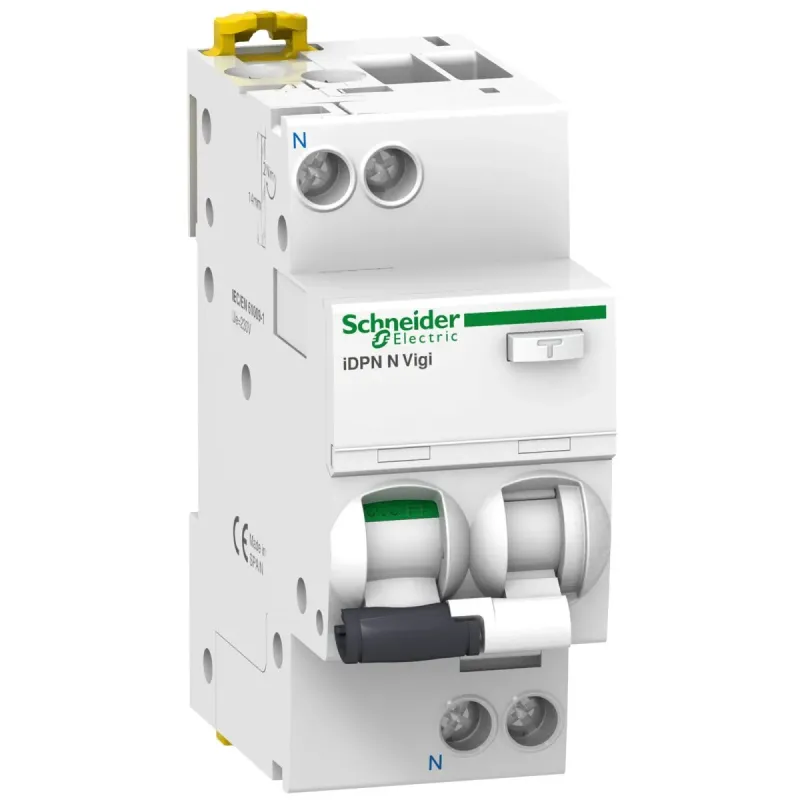

ТОПДИФ.АВТ.ВИМ.iDPN VIGI 6кА 16A C 30МA A
- Виробник: Schneider Electric
- Модель: A9D32616
- В наявності
Acti9 iDPN Vigi - це автоматичний вимикач диференційного струму (АВДС). Кількість полюсів 1P+N, номінальний струм 16A, крива відключення С. Клас захисту від витоку на землю — тип А з чутливістю 30 мА. Спрацювання при витоку струму на землю миттєве. Номінальна відключаюча здатність до 6000 А при 230 В змінного струму (МЕК 61009-1). Цей продукт захищає від короткого замикання, перевантаження, ураження електричним струмом через непрямий контакт, та небезпеки виникнення пожежі. Унікальні індикатори VisiTrip та VisiSafe надають інформацію про спрацювання та повне розмикання контактів пристою. Це безпечне та надійне рішення для комерційного та промислового застосування з високою відключаючою здатністю. Пристрій відповідає стандарту МЕК 61009-2-1. Робоча напруга Ue 220 В - 240 В змінного струму. Номінальна напруга ізоляції Ui 400 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Частота 50 Гц. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 4 модулі по 9 мм. Колір білий (RAL9003). Розміри (Ш) 36 мм x (В) 85 мм x (Г) 73 мм. Вага 125г. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 6000 А 100 % x Icn на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1 |
| [In] номінальний струм | 16 А |
| [Ue] номінальна робоча напруга | 220...240 В змінний струм 50 Гц |
| [Ui] номінальна напруга ізоляції | 400 В змінний струм 50 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Відключаюча здатність | 6000 А Icn на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1 |
| Відносна вологість | 95-95 % на 55-55 °C |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Глибина | 73 мм |
| Довжина зачистки проводів | 15 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 20000 циклів |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1 |
| Захист від витоку струму на землю | Інтегрований |
| Індикатор положення контакту | так |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E |
| Категорія перенапруги | ІІІ відповідно до МЕК 60364 |
| Кількість захищених полюсів | 1 |
| Кількість модулів Ш = 9 мм | 4 |
| Клас захисту від витоку струму на землю | Тип А |
| Клас обмеження | 3 відповідно до МЕК 61009-2-1 |
| Клеми підключення | одиночна клема Зверху або знизу1-16 мм² жорсткий | одиночна клема Зверху або знизу1-10 мм² гнучкий | одиночна клема Зверху або знизу1-10 мм² гнучкий з зажимом |
| Код сумісності | iDPN |
| Код УКТЗЕД | 8536201000 |
| Колір | Білий |
| Країна виробник | Іспанія |
| Крива відключення | C |
| Крок підключення | 9 мм між фазою та нейтраллю |
| Маса нетто | 125 г |
| Межа магнітного відключення | 5...10 x In |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | УВІМК., ВИМК., відключення при несправності |
| Місцерозташування пристрою в системі | Вихідний |
| Момент затягування | 2-2 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | iDPN N Vigi |
| Назва продукту | Acti9 iDPN Vigi |
| Номінальна вмикаюча та вимикаюча здатність | Idm 6000 А на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1 |
| Область застосування продукту | Розподіл |
| Опис параметрів блокування | Пристрій для встановлення навісних замків |
| Опис полюсів | 1P + N |
| Положення нейтралі | Зліва |
| Робоча температура навколишнього середови | -25-60 °C |
| Сегмент ринку | малий комерційний | житловий |
| Сертифікація виробу | VDE | KEMA | RCM |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61009-2-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529 |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: Так |
| Температура навколишнього повітря для збер | -40-85 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Технологія розчеплювача | Тепломагнітний |
| Тип виробу або компоненту | Автоматичний вимикач диференційного струму (АВДС) |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Тропічне виконання | 2 відповідно до МЕК 60068-1 |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Частота мережі | 50 Гц |
| Чутливість до витоку струму | 30 мА |
| Ширина | 36 мм |
| Штрих-код | b3606480472077 |
