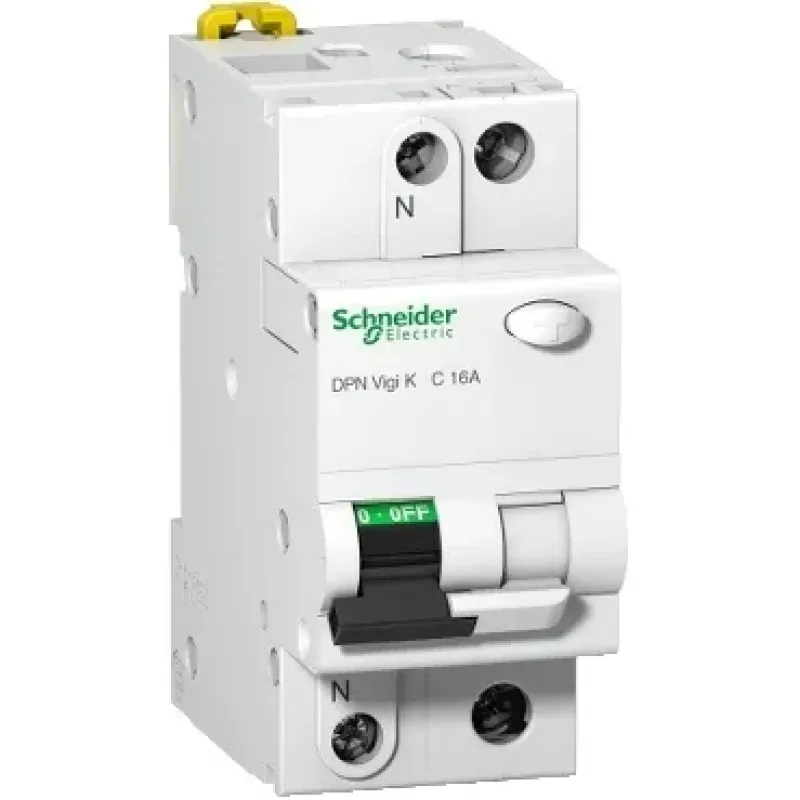

ТОПАВДС DPN Vigi K 1P+N 16A C 6кA A 30мА
- Виробник: Schneider Electric
- Модель: A9D21616
- В наявності
₴2242.66
Без податку: ₴1868.88
АВДС, Acti9 DPN Vigi K, 1P+N, 16A, C, 6кA, A тип, 30мА
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 6000 А 100 % x Icn на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1 |
| [In] номінальний струм | 16 А |
| [Ue] номінальна робоча напруга | 220...240 В змінний струм 50 Гц |
| [Ui] номінальна напруга ізоляції | 400 В змінний струм 50 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 81 мм |
| Відключаюча здатність | 6000 А Icn на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1 |
| Відносна вологість | 95-95 % на 55-55 °C |
| Глибина | 72 мм |
| Довжина зачистки проводів | 15 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 20000 циклів |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1 |
| Захист від витоку струму на землю | Інтегрований |
| Знак якості | VDE |
| Індикатор положення контакту | так |
| Категорія перенапруги | ІІІ відповідно до МЕК 60364 |
| Кількість захищених полюсів | 1 |
| Кількість модулів Ш = 9 мм | 4 |
| Клас захисту від витоку струму на землю | Тип А |
| Клас обмеження | 3 відповідно до МЕК 61009-2-1 |
| Клеми підключення | Термінал тунельного типу фаза1-25 мм² жорсткий | Термінал тунельного типу нейтраль1-16 мм² жорсткий | Термінал тунельного типу фаза1-16 мм² гнучкий | Термінал тунельного типу нейтраль1-10 мм² гнучкий |
| Код УКТЗЕД | 8536201000 |
| Колір | білий (RAL 9003) |
| Країна виробник | Іспанія |
| Крива відключення | C |
| Крок підключення | 9 мм між фазою та нейтраллю |
| Маса нетто | 125 г |
| Межа магнітного відключення | 5...10 x In |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | УВІМК., ВИМК., відключення при несправності |
| Місцерозташування пристрою в системі | Вихідний |
| Момент затягування | 2-2 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Назва пристрою | DPN Vigi K |
| Назва продукту | Acti9 DPN Vigi K |
| Номінальна вмикаюча та вимикаюча здатність | Idm 4500 А на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1 |
| Область застосування продукту | розподіл |
| Опис полюсів | 1P + N |
| Положення нейтралі | Зліва |
| Робоча температура навколишнього середови | -25-40 °C |
| Серія | Acti9 |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61009-2-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -30-70 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Технологія розчеплювача | Тепломагнітний |
| Тип виробу або компоненту | Автоматичний вимикач диференційного струму (АВДС) |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Частота мережі | 50 Гц |
| Чутливість до витоку струму | 30 мА |
| Ширина | 36 мм |
| Штрих-код | b3606480552007 |
