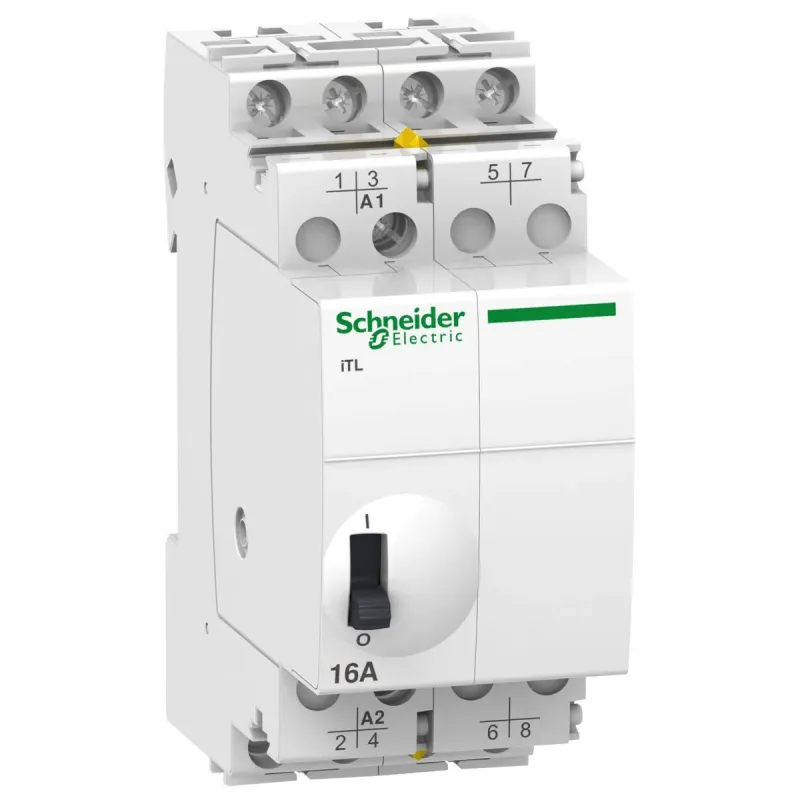

ТОПІМП. РЕЛЕ iTL16A 4NO 230В~50-60Гц 110В=
- Виробник: Schneider Electric
- Модель: A9C30814
- В наявності
Acti9 iTL це модульне імпульсне реле. Це 4-полюсне реле з 4 нормально відкритими контактами. Номінальний струм становить 16 А, робоча напруга 24-250 В змінного струму, напруга керування 230-240 В або 110 В постійного струму. Електрична зносостійкість 200 000 циклів для AC-21 або 100 000 циклів для AC-22. Частота перемикань становить 5 перемикань/хвилину або 100 перемикань/добу. Тривалість команди має становити між 50 мс та 1 с. В основному використовується для додатків керування освітленням. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Робоча частота 50 Гц або 60 Гц. Призначене для встановлення на DIN-рейку. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Розміри: (Ш) 36 мм x (В) 84 мм x (Г) 60 мм. Ступінь захисту IP20 і IP40 при встановленні в щит. Робоча температура від -20°C до 50°C. Температура зберігання від -40°С до 70°С. Відповідає стандартам МЕК 60669-1 і МЕК 60669-2-2.
| Specifications | |
|---|---|
| [In] номінальний струм | 16 А |
| [Uc] напруга схеми керування | 230...240 В Змінний струм 50/60 Гц | 110 В Постійний струм |
| [Ue] номінальна робоча напруга | 415 В змінний струм 50/60 Гц |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 84 мм |
| Відносна вологість | 95-95 % на 55-55 °C |
| Глибина | 60 мм |
| Довжина зачистки проводів | 11 мм |
| Електрична зносостійкість | AC-21: 200000 циклів | AC-22: 100000 циклів |
| Знак якості | KEMA | CEBEC | NF | VDE | IMQ |
| Кількість модулів Ш = 9 мм | 4 |
| Клеми підключення | ланцюг управління клеми тунельного типу 1 кабель(і) 0.5-4 мм² жорсткий | ланцюг управління клеми тунельного типу 1 кабель(і) 0.5-4 мм² жорсткий з кабельним наконечником | ланцюг управління клеми тунельного типу 1 кабель(і) 1-4 мм² гнучкий | ланцюг управління клеми тунельного типу 1 кабель(і) 1-4 мм² гнучкий з зажимом | коло подачі живлення клеми тунельного типу 1 кабель(і) 1.5-4 мм² жорсткий | коло подачі живлення клеми тунельного типу 1 кабель(і) 1.5-4 мм² жорсткий з кабельним наконечником | ко |
| Код сумісності | iTL |
| Код УКТЗЕД | 8536490090 |
| Компонування полюсного контакту | 4 НІ |
| Країна виробник | Бельгія |
| Місцева сигналізація | iндикатор УВІМК/ВИМК |
| Момент затягування | 1-1 Н.м |
| Монтажна опора | DIN-рейка |
| Назва пристрою | iTL |
| Назва продукту | Acti9 iTL |
| Область застосування продукту | стандартний |
| Опис полюсів | 4P |
| Рівень шуму | 60 дБ |
| Робоча температура навколишнього середови | -20-50 °C |
| Сегмент ринку | малий комерційний | житловий |
| Сертифікація виробу | GOST | CCC |
| Спосіб кріплення | фіксація |
| Стандарти | EN 669-1 | EN 669-2-2 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (При відкритті) | IP40 відповідно до МЕК 60529 (В додатках) |
| Сумісність серії | Acti9 iATEt | Acti9 iATL4 | Acti9 iATLc | Acti9 iATLc+s | Acti9 iATLm | Acti9 iATLs | Acti9 iATLz | Acti9 iETL iTL 16 | Acti9 iATLc+c | Acti9 iATL24 |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | Імпульсне реле |
| Тип дистанційного керування | кнопка з підсвічуванням 3 мА |
| Тип керування | дистанційне та ручне керування |
| Тип мережі | змінний струм |
| Тип сигналу керування | імпульсний |
| Тривалість імпульсу | 50 мс...1 с |
| Тропічне виконання | 2 |
| Частота мережі | 50/60 Гц |
| Частота перемикання | 5 перемикань за хвилину | 100 перемикань в день |
| Ширина | 36 мм |
| Штрих-код | b3606480091902 |
