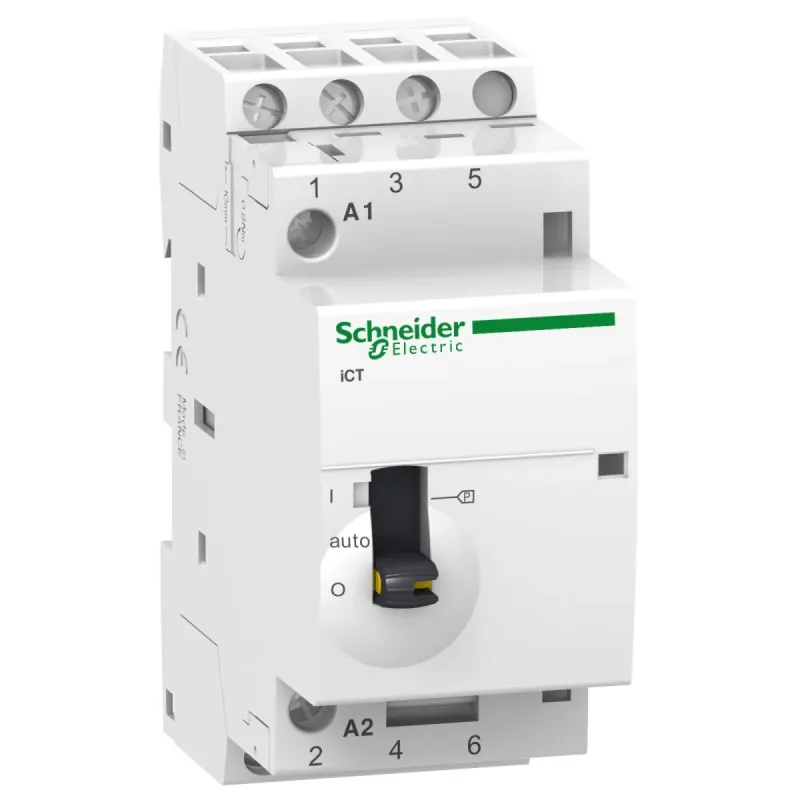

ТОПКОНТАКТОР 25A 3NO 220/240В ~ 50Гц РУЧ.
- Виробник: Schneider Electric
- Модель: A9C21833
- В наявності
Acti9 iCT - це модульний контактор. 3P-пристрій дистанційного та ручного керування з 3 нормально розімкненими контактами. Номінальний струм In 25 А для AC-7a і 8,5 А для AC-7b. Номінальна робоча напруга - 400 В. Напруга керування Uc - від 220 до 240 В. Використовується для ланцюгів управління. Сумісний з усіма допоміжними пристроями керування Acti9. Відповідає стандарту IEC/EN 61095. Електрична витривалість до 100000 циклів для AC-7A або AC-1, 30000 циклів для AC-7C, AC-7B, AC-3, AC-5A або AC-5B. Максимальна кількість перемикань - 6 на хвилину. Номінальна напруга ізоляції- 500 В змінного струму. Номінальна імпульсна витримувана напруга - 4 кВ. Ступінь забруднення - 2. Встановлюється на DIN-рейку. Ширина - 4 кроки по 9 мм. Колір виробу - білий (RAL9003). Розміри: (Ш) 81 мм x (В) 36 мм x (Г) 60 мм. Відповідає стандарту IEC 60529, ступінь захисту - IP20 і IP40. Робоча температура становить від -5°C до 60°C. Температура зберігання - від -40°C до 70°C.
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 25 А AC-7A | 8.5 А AC-7B |
| [Uc] напруга схеми керування | 220...240 В Змінний струм 50 Гц |
| [Ue] номінальна робоча напруга | 400 В змінний струм 50 Гц |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 81 мм |
| Висота над рівнем моря | 2000 m |
| Відносна вологість | 95-95 % на 55-55 °C |
| Глибина | 60 мм |
| Електрична зносостійкість | 100000 циклів МЕК/EN 61095 25 А 50 Гц AC-7A | 30000 циклів МЕК/EN 61095 8.5 А 50 Гц AC-7B | 30000 циклів МЕК/EN 61095 50 Гц AC-7C | 100000 циклів МЕК 60947-4-1 50 Гц AC-1 | 30000 циклів МЕК 60947-4-1 50 Гц AC-3 | 30000 циклів МЕК 60947-4-1 50 Гц AC-5a | 30000 циклів МЕК 60947-4-1 50 Гц AC-5b |
| Кількість модулів Ш = 9 мм | 4 |
| Клеми підключення | ланцюг управління клеми тунельного типу2 кабель(і) 1.5-1.5 мм² жорсткий | коло подачі живлення клеми тунельного типу1 кабель(і) 1-4 мм² гнучкий | коло подачі живлення клеми тунельного типу1 кабель(і) 1.5-6 мм² жорсткий | ланцюг управління клеми тунельного типу1 кабель(і) 1.5-2.5 мм² жорсткий | ланцюг управління клеми тунельного типу2 кабель(і) 1.5-2.5 мм² гнучкий |
| Код сумісності | iCT |
| Код УКТЗЕД | 8536490090 |
| Колір | Білий |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Країна виробник | Франція |
| Максимальна потужність | 1.6 В на 400 В змінний струм |
| Механічна зносостійкість | 1000000 циклів |
| Місцева сигналізація | Індикатор дії |
| Момент затягування | ланцюг управління: 0.8-0.8 Н.м | коло подачі живлення: 0.8-0.8 Н.м |
| Монтажна опора | симетрична din-рейка 35 мм |
| Назва пристрою | iCT |
| Назва продукту | Acti9 iCT |
| Область застосування продукту | двигун-опалення-освітлення |
| Опис полюсів | 3P |
| Пускова потужність [ВА] | 34 В·А |
| Рівень шуму | 30 дБ |
| Робоча температура навколишнього середови | -5-60 °C |
| Розсіювання потужності | 1.6-1.6 В на 50/60 Гц |
| Сегмент ринку | малий комерційний | житловий |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК/EN 61095 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Сумісність продуктів | iACTs | iATEt | iACTp | iACTc |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | контактор |
| Тип керування | дистанційне та ручне керування |
| Тип мережі | змінний струм |
| Тип сигналу керування | Підтримується |
| Тропічне виконання | 2 відповідно до EN 60947-4-1 | 2 відповідно до EN 61095 | 2 відповідно до МЕК 1095 |
| Утримувана споживана потужність [ВА] | 4.6-4.6 В·А |
| Частота мережі | 50 Гц |
| Частота перемикання | 100 перемикань в день |
| Ширина | 36 мм |
| Штрих-код | b3606480375330 |
