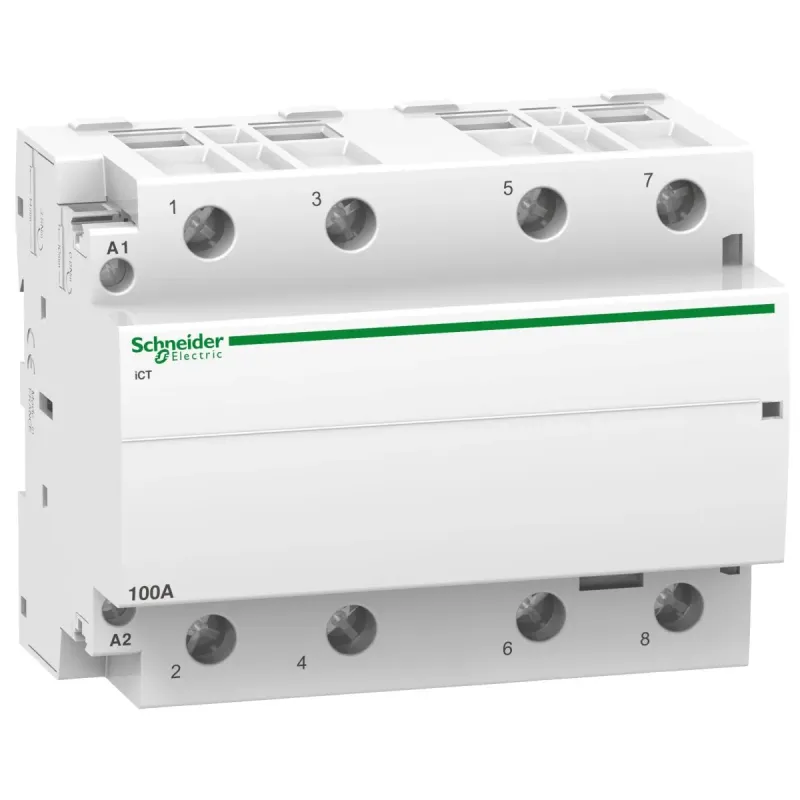

ТОПКОНТАКТОР 100A 4NO 220/240В ~ 50Гц
- Виробник: Schneider Electric
- Модель: A9C20884
- В наявності
Acti9 iCT це модульний контактор. Це чотирьохполюсний контактор з 4 нормально відкритими контактами. Номінальний струм становить 100 А для AC-7a. Номінальна робоча напруга Ue становить 400 В змінного струму. Напруга керування Uc становить від 220 до 240 В змінного струму. Цей пристрій можна використовувати для схем керування систем опалення, вентиляції та кондиціонування. Відповідає стандарту МЕК 61095. Електрична зносостійкість 30000 циклів для AC-7A. Максимальна кількість операцій перемикання – 100 на день. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Ступінь забруднення пристрою 2. Призначений для встановлення на DIN-рейку. Його ширина складає 12 модулів по 9 мм. Колір виробу білий (RAL9003). Розміри: (Ш) 85 мм x (В) 108 мм x (Г) 60 мм. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 при встановленні в щиті. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 70°С.
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 100 А AC-7A |
| [Uc] напруга схеми керування | 220...240 В Змінний струм 50 Гц |
| [Ue] номінальна робоча напруга | 400 В змінний струм 50 Гц |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Висота над рівнем моря | 2000 m |
| Відносна вологість | 95-95 % на 55-55 °C |
| Глибина | 60 мм |
| Електрична зносостійкість | 30000 циклів EN 61095 400 В 16 А змінний струм 50 Гц AC-7A | 30000 циклів UTE C 61-481 400 В 6 А змінний струм 50 Гц AC-7A | 30000 циклів МЕК 61095 400 В змінний струм 50 Гц AC-7A |
| Категорія застосування | AC-1 відповідно до EN 60947-4-1 | AC-7A відповідно до EN 61095 | AC-7A відповідно до МЕК 61095 | AC-7A відповідно до UTE C 61-481 | AC-1 відповідно до МЕК 60947-4-1 |
| Кількість модулів Ш = 9 мм | 12 |
| Клеми підключення | ланцюг управління клеми тунельного типу2 кабель(і) 1.5-1.5 мм² жорсткий | ланцюг управління клеми тунельного типу1 кабель(і) 1.5-2.5 мм² жорсткий | ланцюг управління клеми тунельного типу2 кабель(і) 1.5-2.5 мм² гнучкий | коло подачі живлення клеми тунельного типу1 кабель(і) 6-35 мм² Твердий або гнучкий |
| Код сумісності | iCT |
| Код УКТЗЕД | 8536490090 |
| Колір | Білий |
| Компонування полюсного контакту | 4 НІ |
| Країна виробник | Франція |
| Максимальна потужність | AC-7A: 4.2 В на 400 В змінний струм 50 Гц |
| Місцева сигналізація | Індикатор дії |
| Момент затягування | коло подачі живлення: 3.5-3.5 Н.м | ланцюг управління: 0.8-0.8 Н.м A1 / A2 |
| Монтажна опора | симетрична din-рейка 35 мм |
| Назва пристрою | iCT |
| Назва продукту | Acti9 iCT |
| Область застосування продукту | нагрів - низьке індуктивне навантаження |
| Опис полюсів | 4P |
| Пускова потужність [ВА] | 106 В·А |
| Рівень шуму | 30 дБ |
| Робоча температура навколишнього середови | -5-60 °C |
| Розсіювання потужності | 4.2-4.2 В на 50/60 Гц |
| Сегмент ринку | малий комерційний | житловий |
| Спосіб кріплення | Затисканням |
| Стандарти | EN 61095 | МЕК 61095 | UTE C 61-481 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529 |
| Сумісність продуктів | iACTp | iACTs | iATEt | iACTc |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | контактор |
| Тип керування | Дистанційне керування |
| Тип мережі | змінний струм |
| Тип сигналу керування | Підтримується |
| Тропічне виконання | 2 відповідно до EN 60947-4-1 |
| Утримувана споживана потужність [ВА] | 13-13 В·А |
| Частота мережі | 50 Гц |
| Частота перемикання | 100 перемикань в день |
| Ширина | 108 мм |
| Штрих-код | b3606480375200 |
